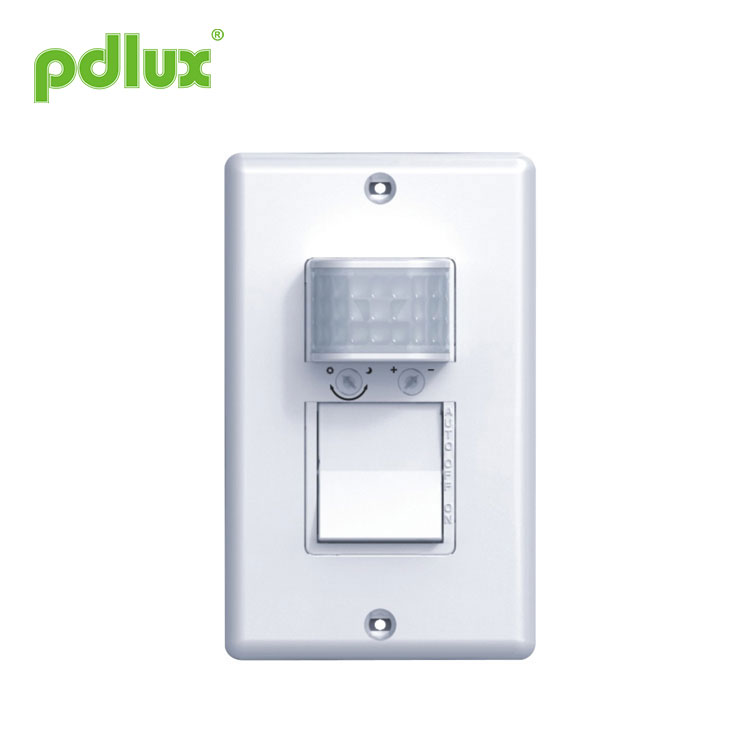

IR హ్యూమన్ డిటెక్టర్ ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్

ప్రొఫెషనల్ తయారీగా, మేము మీకు IR హ్యూమన్ డిటెక్టర్ ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్‌ను అందించాలనుకుంటున్నాము. మరియు మేము మీకు ఉత్తమమైన అమ్మకాల తర్వాత సేవ మరియు సకాలంలో డెలివరీని అందిస్తాము.

మోడల్:PD-PIR124-V3

విచారణ పంపండి

PD-PIR124-V3 ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్ ఇన్‌స్ట్రక్షన్

అప్లికేషన్

PD-PIR124-V3 వాల్ స్విచ్ పాసివ్ ఇన్‌ఫ్రారెడ్ (PIR) సెన్సార్ శక్తి పొదుపు మరియు సౌలభ్యం కోసం ఆటోమేటిక్ లైటింగ్ నియంత్రణను అందించడానికి ఉపయోగించబడుతుంది, వాటితో సహా:

● చిన్న కార్యాలయాలు●కాన్ఫరెన్స్ రూమ్‌లు●లాంజ్‌లు●లివింగ్ రూమ్‌లు

PD-PIR124-V3 ప్రకాశించే సెంట్ ల్యాంప్స్ మరియు శక్తిని ఆదా చేసే లైట్ బల్బ్ యొక్క ఆటోమేటిక్ స్విచింగ్ కోసం ఉపయోగించవచ్చు. యూనిట్ మాన్యువల్ ఓవర్‌రైడ్ స్విచ్‌ను కూడా కలిగి ఉంది, ఇది ఒక ప్రాంతం ఆక్రమించబడినప్పుడు లైట్లు ఆఫ్‌లో ఉంచడానికి ఉపయోగించవచ్చు, ఇది స్లయిడ్ లేదా ఫిల్మ్ ప్రెజెంటేషన్‌ల సమయంలో సమావేశ గదులు మరియు ఇతర ప్రాంతాలలో కోరబడుతుంది. యూనిట్ సింగిల్-పోల్ వాల్ స్విచ్ స్థానంలో ఇన్‌స్టాల్ చేస్తుంది మరియు ప్రామాణిక గోడ పెట్టెలో సరిపోతుంది. యూనిట్‌కు గ్రౌండ్ కనెక్షన్ అవసరం.

ఆపరేషన్
PD-PIR124-V3 గదిని పర్యవేక్షించడానికి పాసివ్ ఇన్‌ఫ్రారెడ్ (PIR) గుర్తింపు సాంకేతికతను ఉపయోగిస్తుంది. ఒక వ్యక్తి సెన్సార్ జోన్‌లోకి లేదా వెలుపలికి వెళ్లినప్పుడు, సెన్సార్ చలనాన్ని గుర్తించి, లైట్లను ఆన్ చేస్తుంది. సెన్సార్ జోన్‌ల గుండా కదులుతున్న వ్యక్తి ఉన్నంత వరకు లైట్లు ఆన్‌లో ఉంటాయి.

ఆలస్యమైన-ఆఫ్ సమయ సర్దుబాటు స్థలం ఆక్రమించబడినప్పుడు లైట్లు స్విచ్ ఆఫ్ చేయకుండా నిరోధిస్తుంది. లైట్‌లను ఆన్‌లో ఉంచడానికి, ఎంచుకున్న ఆలస్యమైన-ఆఫ్ సమయ వ్యవధిలో ఒక వ్యక్తి కనీసం ఒక్కసారైనా సెన్సార్ జోన్ గుండా వెళ్లాలి. సెన్సార్ జోన్‌లలో యూనిట్ యాక్టివిటీని గుర్తించిన ప్రతిసారీ LED సూచిక బ్లింక్ అవుతుంది. ఆలస్యమైన-ఆఫ్ విరామంగా ఎంచుకున్న సమయ వ్యవధిలో సెన్సార్ పర్యవేక్షించబడే స్థలం ఖాళీగా లేనప్పుడు, యూనిట్ లైట్లను ఆఫ్ చేస్తుంది.

పుష్-బటన్ మాన్యువల్ ఓవర్‌రైడ్ కంట్రోల్
మాన్యువల్ నియంత్రణ కోసం, PD-PIR124-V3 అనుకూలమైన పుష్-బటన్ స్విచ్‌ను కలిగి ఉంటుంది. "ఆన్" చేయడానికి ప్రెస్-బటన్ నొక్కండి, సెన్సార్ లైట్లను ఆన్ చేస్తుంది. "ఆఫ్" చేయడానికి ప్రెస్-బటన్‌ను నొక్కండి, సెన్సార్ లైట్‌లను ఆపివేస్తుంది మరియు గది ఆక్రమించబడినప్పటికీ వాటిని ఆఫ్‌లో ఉంచుతుంది. ఈ ఫీచర్ స్లయిడ్ లేదా ఫిల్మ్ ప్రెజెంటేషన్‌లకు ప్రత్యేకంగా ఉపయోగపడుతుంది. "ఆన్" బటన్‌ను నొక్కడం ద్వారా లైట్‌స్కాన్‌ను తిరిగి ఆన్ చేయవచ్చు. "AUTO"కి ప్రెస్-బటన్ని నొక్కండి, యూనిట్ సాధారణ ఆపరేషన్కు తిరిగి వస్తుంది.
ఒక వ్యక్తి సెన్సార్ జోన్‌లోకి లేదా వెలుపలికి వెళ్లినప్పుడు, సెన్సార్ చలనాన్ని గుర్తించి, లైట్లను ఆన్ చేస్తుంది.

కార్ ఫ్యాషన్
ఈ మోడ్‌లో, చలనం గుర్తించబడినప్పుడు యూనిట్ స్వయంచాలకంగా లైట్లను ఆన్ చేస్తుంది. సెన్సార్ జోన్‌లలోని యాక్టివిటీని యూనిట్ గుర్తించినంత వరకు లైట్లు ఆన్‌లో ఉంటాయి. స్థలం ఖాళీగా మారిన తర్వాత మరియు ఆలస్యమైన-ఆఫ్ సమయం ముగిసిన తర్వాత యూనిట్ స్వయంచాలకంగా లైట్లను ఆఫ్ చేస్తుంది. పుష్-బటన్‌ను "ఆఫ్" నొక్కడం ద్వారా ఎప్పుడైనా లైట్లను మాన్యువల్‌గా ఆఫ్ చేయవచ్చు. శక్తి పొదుపు కోసం ఈ మోడ్ అవసరం.

కనపడు ప్రదేశము
PD-PIR124-V3 గరిష్టంగా 90 చదరపు మీటర్ల విస్తీర్ణంతో 180° ఫీల్డ్ ఆఫ్ వీక్షణను అందిస్తుంది. సెన్సార్ ముందు గరిష్ట సెన్సింగ్ దూరం 8M మరియు ప్రతి వైపు 6M. "స్మాల్-మోషన్" జోన్ సాపేక్షంగా చిన్న శరీర కదలికలను గుర్తిస్తుంది మరియు ఒక వ్యక్తి గది చుట్టూ విస్తృతంగా కదలకపోయినా లైట్లు ఆన్‌లో ఉండటానికి అనుమతిస్తుంది. వీక్షణ క్షేత్రం యొక్క మిగిలిన భాగం "పెద్ద-చలన" జోన్, తక్కువ స్థాయి సున్నితత్వాన్ని ప్రదర్శిస్తుంది మరియు పెద్ద కదలికలు అవసరం.

మెరుగుపరిచిన సర్దుబాటు ఎంపికలు
PD-PIR124-V3 అనేక రకాల వాణిజ్య అనువర్తనాల్లో వాంఛనీయ పనితీరును అందిస్తుంది. యాంబియంట్ లైట్ ఓవర్‌రైడ్ సామర్థ్యాల కోసం ఐచ్ఛిక సర్దుబాట్లు మరియు ఆలస్యం-ఆఫ్ సమయం ఉన్నాయి. ఈ సర్దుబాట్లు నిర్దిష్ట ఇన్‌స్టాలేషన్ అవసరాలకు అనుగుణంగా పనితీరును అనుకూలీకరిస్తాయి. అవకతవకలను నివారించడానికి, నియంత్రణ ప్యానెల్ కవర్‌ను తీసివేయడం ద్వారా మాత్రమే అన్ని సర్దుబాట్లు యాక్సెస్ చేయబడతాయి. కంట్రోల్ నాబ్‌లను సర్దుబాటు చేయడానికి చిన్న ఫ్లాట్-హెడ్ స్క్రూడ్రైవర్‌ను ఉపయోగించవచ్చు.
నియంత్రణలు క్రింది విధంగా లేబుల్ చేయబడ్డాయి:

సమయం:
ఆలస్యమైన-ఆఫ్ సమయం 8±2 సెకన్లకు ముందే సెట్ చేయబడింది. ఎంపిక ఆలస్యం-ఆఫ్ సమయ సెట్టింగ్‌లు అందుబాటులో ఉన్నాయి: 8±2 సెకన్ల నుండి 20±3 నిమిషాల వరకు.

కాంతి:
కొన్ని ఇన్‌స్టాలేషన్‌లలో శక్తి పొదుపును పెంచడానికి, యాంబియంట్ లైట్ ఓవర్‌రైడ్ ఫీచర్ ఆక్యుపెన్సీతో సంబంధం లేకుండా సహజమైన సూర్యకాంతి పుష్కలంగా ఉన్నప్పుడు లైట్‌లను ఆన్ చేయకుండా సెన్సార్‌ను నిరోధిస్తుంది. పరిసర కాంతి కృత్రిమ కాంతి అవసరం లేని స్థాయిలో ఉన్నప్పుడు ఈ సర్దుబాటు చేయాలి.

PD-PIR124-V3 అనేది ఎలాంటి యాంబియంట్ లైట్ ఓవర్‌రైడ్ ప్రభావం లేకుండా ఫ్యాక్టరీ ప్రీసెట్ చేయబడింది. దీనర్థం యూనిట్ ఆక్యుపెన్సీని గుర్తించినప్పుడు, సహజ సూర్యకాంతి మొత్తంతో సంబంధం లేకుండా లైట్లను ఆన్ చేస్తుంది.

స్పెసిఫికేషన్లు
ఇక్కడ జాబితా చేయబడిన పరికరం లెక్సింగ్ కమర్షియల్ స్పెసిఫికేషన్ గ్రేడ్ వాల్ స్విచ్ పాసివ్ ఇన్‌ఫ్రారెడ్ (PIR) సెన్సార్, మానవ ఉనికి నుండి వచ్చే ఇన్‌ఫ్రారెడ్ ఉద్గారాలను గుర్తించగలదు మరియు ప్రకాశించే లోడ్‌లను ఆన్ చేయడం ద్వారా ప్రతిస్పందిస్తుంది. ప్రస్తుత వ్యవధి తర్వాత ఈ యూనిట్ కదలికను గుర్తించకపోతే, అది తనకు కేటాయించిన లోడ్‌ను ఆఫ్ చేయడం ద్వారా ప్రతిస్పందిస్తుంది.

మాన్యువల్ ఆన్/ఆఫ్/ఆటో స్విచ్చింగ్‌ను అందించడానికి వాల్ స్విచ్ పాసివ్ ఇన్‌ఫ్రారెడ్ (PIR) సెన్సార్‌లో పుష్-బటన్ అమర్చబడి ఉంటుంది. PD-PIR124-V3 వాల్ స్విచ్ పాసివ్ ఇన్‌ఫ్రారెడ్ (PIR) సెన్సార్ సర్దుబాటు చేయగల ఆలస్యం-ఆఫ్ సమయం మరియు యాంబియంట్ లైట్ ఓవర్‌రైడ్ సామర్థ్యాలను కలిగి ఉంటుంది.

లక్షణాలు మరియు ప్రయోజనాలు
కొత్త, తక్కువ ప్రొఫైల్ డిజైన్ అస్పష్టమైన "స్కానింగ్-పరికరం" రూపాన్ని తొలగిస్తుంది.
180° ఫీల్డ్-ఆఫ్-వ్యూ చిన్న కార్యాలయాలు, సమావేశ గదులు, తరగతి గదులు, లాంజ్‌లు మరియు అనేక రకాల వాణిజ్య ప్రాంతాలకు అనువైన సుమారు 90 చదరపు మీటర్ల కవరేజీని అందిస్తుంది.? అనుకూలమైన పుష్-బటన్ ఎప్పుడైనా మాన్యువల్ ఆన్/ఆఫ్/ఆటో లైట్ స్విచింగ్‌ను అందిస్తుంది. .
8±2 సెకన్ల నుండి 20±3 నిమిషాల ఆలస్యం-ఆఫ్ టైమ్ సెట్టింగ్‌ల కోసం ఐచ్ఛిక మాన్యువల్ సర్దుబాటు.
శక్తి పొదుపును పెంచడానికి అనుకూలీకరించిన సర్దుబాట్లను అనుమతిస్తుంది.
అడ్జస్టబుల్ యాంబియంట్ లైట్ ఓవర్‌రైడ్ దాదాపు 2 అడుగుల కొవ్వొత్తుల (2లక్స్) నుండి 1000 అడుగుల కొవ్వొత్తుల (1000lux) వరకు ఉంటుంది, ఇది పుష్కలంగా సహజ కాంతి ఉన్న సమయంలో లైట్లు ఆటోమేటిక్‌గా ఆన్ చేయకుండా నిరోధించడానికి, శక్తి ఆదాను పెంచుతుంది.
డిటెక్షన్ యాక్టివ్‌గా ఉందని వెరిఫై చేయడానికి సెన్సార్ మోషన్‌ని గుర్తించినప్పుడు LED ఇండికేటర్ లైట్ మెరుస్తుంది.
ఒక యూనిట్ 120V లేదా 277V లైటింగ్ కోసం ఉపయోగించవచ్చు.
ప్రామాణిక వాల్-బాక్స్‌లో సరిపోతుంది మరియు సింగిల్-పోల్ వాల్ స్విచ్‌ని భర్తీ చేస్తుంది.
పరిమిత ఐదు సంవత్సరాల వారంటీ

డైమెన్షనల్ రేఖాచిత్రాలు

సంస్థాపన
PD-PIR124-V3 ప్రామాణిక వాల్-బాక్స్‌లో మౌంట్ చేయబడిన సింగిల్-పోల్ వాల్ స్విచ్‌ని భర్తీ చేయవచ్చు. ఆపరేట్ చేయడానికి యూనిట్ సరిగ్గా గ్రౌన్దేడ్ చేయాలి. ఇది HVAC రిజిస్టర్‌ల నుండి కనీసం 4 అడుగుల దూరంలో ఉండాలి. యూనిట్ పవర్ అప్ అయినప్పుడల్లా, సాధారణ ఆపరేషన్ ప్రారంభించడానికి సుమారు ఒక నిమిషం పడుతుందని గమనించండి.

జాగ్రత్త: రాగి తీగతో మాత్రమే ఉపయోగించండి!

భౌతిక లక్షణాలు
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి:-10℃ నుండి 40℃
నిల్వ ఉష్ణోగ్రత పరిధి: -10℃ నుండి 85℃
సాపేక్ష ఆర్ద్రత:20% నుండి 90% వరకు ఘనీభవించనిది

విద్యుత్ అవసరాలు
లైన్ వోల్టేజ్:120V/AC-277V/AC
ఆపరేషనల్ ఫ్రీక్వెన్సీలు:50/60Hz
వైర్ హోదా: లైన్- బ్రౌన్
లోడ్ - ఎరుపు
ప్రకృతి - నీలం
లోడ్ రేటింగ్: 500W Max.tungsten
CFL : 3.3A @ 120V / 1.5A@277V
