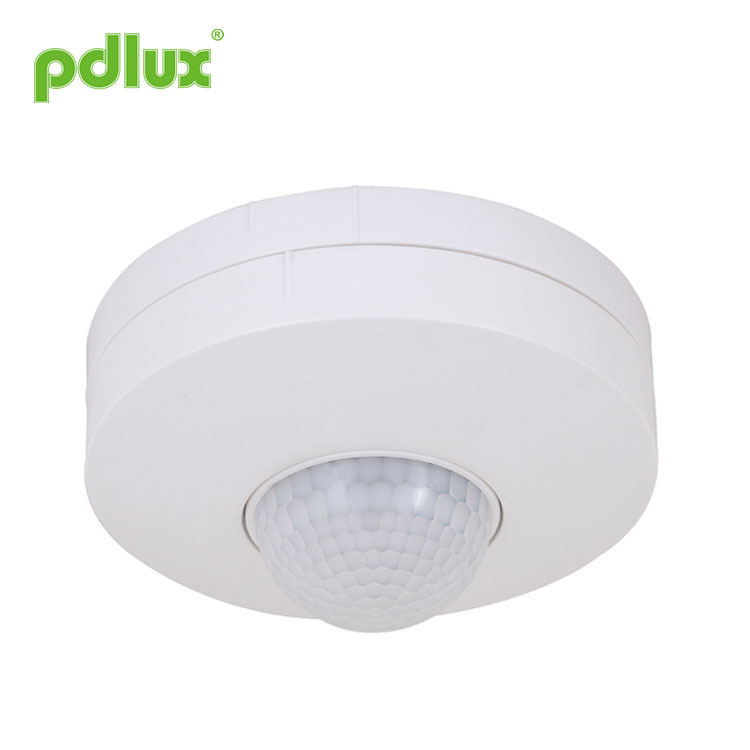

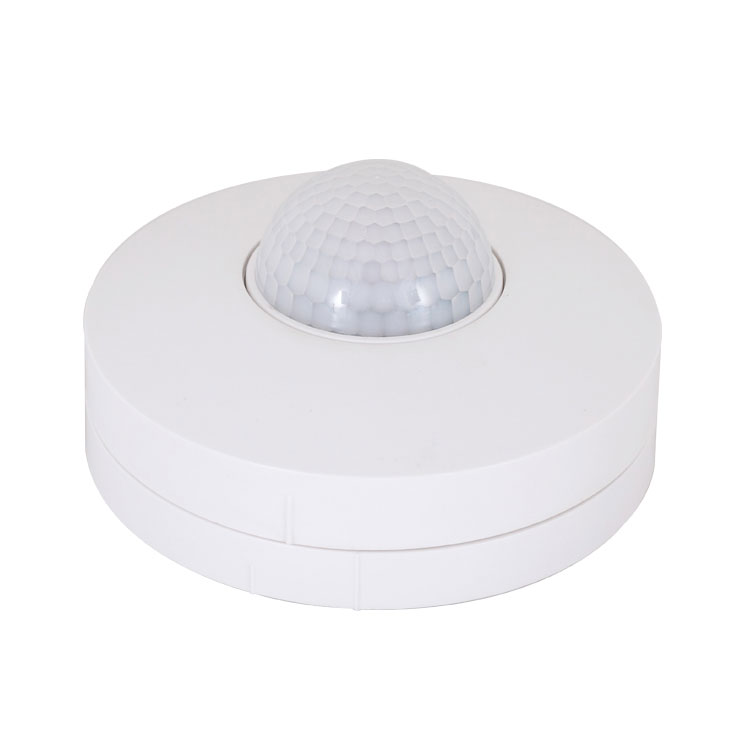

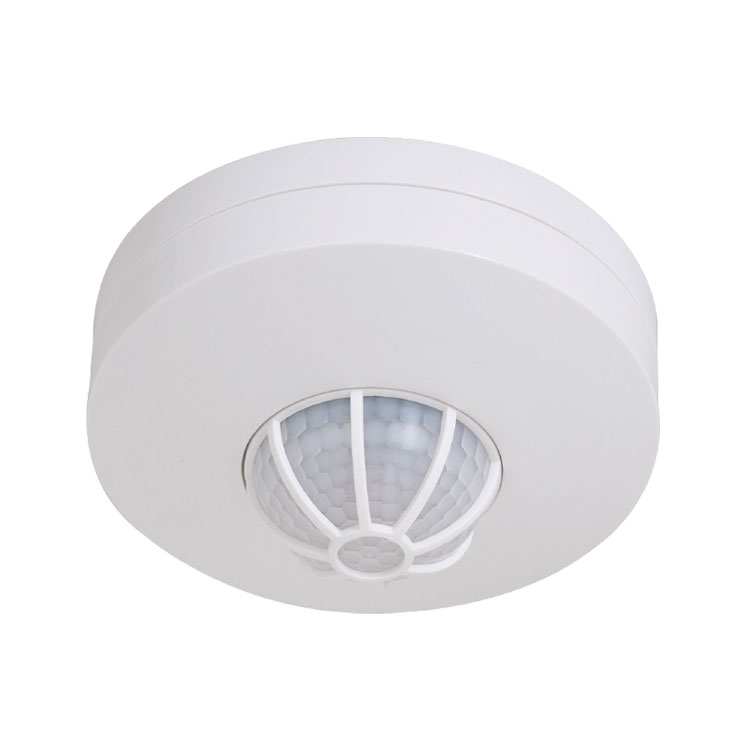

IR రిమోట్ కంట్రోల్ లైట్ స్విచ్

కిందిది IR రిమోట్ కంట్రోల్ లైట్ స్విచ్‌కి పరిచయం, IR రిమోట్ కంట్రోల్ లైట్ స్విచ్‌ని బాగా అర్థం చేసుకోవడంలో మీకు సహాయపడాలని నేను ఆశిస్తున్నాను.

మోడల్:PD-PIR101-Z-IR

విచారణ పంపండి

PD-PIR101-Z-IR ఇన్‌ఫ్రారెడ్ సెన్సార్ ఇన్‌స్ట్రక్షన్

సారాంశం

ఈ IR రిమోట్ కంట్రోల్ లైట్ స్విచ్ అనేది ఒక అధునాతన డిజిటల్ నియంత్రిత ఇన్‌ఫ్రారెడ్ పైరోఎలెక్ట్రిక్ ఇంటెలిజెంట్ సెన్సార్ ఉత్పత్తి. ఇది స్విచ్ సమాచారాన్ని ఖచ్చితంగా లెక్కించడానికి MCUని ఉపయోగిస్తుంది మరియు సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద ఆన్ చేయాల్సిన రిలేను ఖచ్చితంగా నియంత్రిస్తుంది, తద్వారా ప్రతి లోడ్ ఆన్ చేయబడింది. సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద, సైన్ వేవ్ హై వోల్టేజ్ ఆన్ చేయబడినప్పుడు సంప్రదాయ నియంత్రణ మోడ్ వల్ల ఏర్పడే ఇన్‌రష్ కరెంట్ సమస్య నివారించబడుతుంది, ముఖ్యంగా అధిక సామర్థ్యం గల కెపాసిటర్ ద్వారా ఉత్పన్నమయ్యే పెద్ద కరెంట్ డ్యామేజ్ రిలే లోడ్ కింద వోల్టేజ్. కరెంట్ ఎలక్ట్రికల్ లోడ్‌ల వైవిధ్యం కారణంగా, ముఖ్యంగా LED దీపాలు, శక్తిని ఆదా చేసే దీపాలు మరియు ఫ్లోరోసెంట్ ల్యాంప్‌లు అన్నీ వేర్వేరు కెపాసిటెన్స్‌లతో కెపాసిటర్‌లను కలిగి ఉంటాయి. ఇది రిలేలకు విపత్తు. కొన్నిసార్లు 50W LED దీపం 80 నుండి 120A వరకు ఉప్పెన ప్రవాహాలను ఉత్పత్తి చేస్తుంది. 10A సాధారణ రిలే ఇన్‌రష్ కరెంట్‌లో 3 సార్లు మాత్రమే తట్టుకోగలదు మరియు కొన్ని రోజులలో లేదా చాలా సార్లు రిలే విరిగిపోయే అవకాశం ఉంది. అందుకే మార్కెట్‌లోని సాంప్రదాయ సెన్సార్‌కు తక్కువ జీవితం మరియు చిన్న లోడ్ కరెంట్ ఉంటుంది.

ఈ సమస్యను అధిగమించడానికి, సైన్ వేవ్ జీరో పొటెన్షియల్‌లో ఉన్నప్పుడు లోడ్‌ను ఆన్ చేయడానికి ఈ ఉత్పత్తి అధునాతన డిజిటల్ ప్రెసిషన్ గణనను అవలంబిస్తుంది, తద్వారా లోడ్ ఉప్పెన కరెంట్ సమస్యను పరిష్కరిస్తుంది, లోడ్ సామర్థ్యాన్ని బాగా పెంచుతుంది మరియు ఉత్పత్తి యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది. మాస్ ప్రొడక్షన్ సెన్సార్ టెక్నాలజీ యొక్క తాజా నియంత్రణ పద్ధతి ఏదైనా లోడ్‌ను సులభంగా నియంత్రించగలదు. ఇది మధ్యస్థ మరియు అధిక-ముగింపు ఉత్పత్తి. సాంప్రదాయ వెర్షన్‌తో పోలిస్తే ఖర్చు పెరిగినప్పటికీ, ఉత్పత్తి యొక్క విశ్వసనీయత మరియు జీవితకాలం బాగా పెరిగింది. ఈ ఉత్పత్తి మనశ్శాంతిని ఎంచుకోవడానికి మరియు భద్రతను ఎంచుకోవడానికి సమానం.

ఈ ఉత్పత్తి స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ మరియు కెపాసిటర్ స్టెప్-డౌన్ వెర్షన్‌ను కలిగి ఉంది. స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ 100V-277V వరకు పనిచేసే వోల్టేజ్ మరియు స్టాండ్‌బై పవర్ వినియోగం <0.5W. సూత్రప్రాయంగా, కెపాసిటివ్ స్టెప్-డౌన్ వెర్షన్ ఒకే వోల్టేజీని మాత్రమే కలిగి ఉంటుంది మరియు స్టాండ్‌బై పవర్ వినియోగం >0.7W. ఉత్పత్తిని ఎన్నుకునేటప్పుడు మీరు దానిని పరిగణించాలి.

స్పెసిఫికేషన్లు

శక్తి మూలం: 220-240VAC,50Hz/60Hz
100-130VAC,50Hz/60Hz
అన్ని లోడ్లు: 1200W గరిష్టం. (220-240VAC) 800W గరిష్టం.（100-130VAC)
గుర్తింపు కోణం: 360o (సీలింగ్ ఇన్‌స్టాలేషన్)
సమయ సెట్టింగ్: ఇంపల్స్,10సె-12నిమి
(మాన్యువల్/ఇన్‌ఫ్రారెడ్ రిమోట్ కంట్రోల్ సర్దుబాటు)
సంస్థాపన ఎత్తు: 2.5-4.5మీ

కాంతి నియంత్రణ: ＜10LUX-2000LUX(సర్దుబాటు)
(మాన్యువల్/ఇన్‌ఫ్రారెడ్ రిమోట్ కంట్రోల్ సర్దుబాటు)
గుర్తింపు పరిధి(22°C): 3-12మీ (రేడీ.)
(మాన్యువల్/ఇన్‌ఫ్రారెడ్ రిమోట్ కంట్రోల్ సర్దుబాటు)
పని ఉష్ణోగ్రత: -10°C-+40°C
పని తేమ: <93%RH
ఇంద్రియ చలన వేగం: 0.6-1.5m/s

సెన్సార్ LED:
1. 30 సెకన్ల పాటు పవర్ ఆన్ చేసిన తర్వాత, ఇది సాధారణ ఇండక్షన్ స్థితికి ప్రవేశిస్తుంది. ఈ సమయంలో, LED లైట్లు ప్రతి సెకనుకు ఒకసారి మెరుస్తాయి.
2. యూనిట్ సెన్సింగ్ సిగ్నల్‌ను అందుకున్నప్పుడు అది ఒక్కసారి వెలిగిపోతుంది.

ఫంక్షన్
LUX సర్దుబాటు:
LUX పర్యావరణం యొక్క ప్రకాశాన్ని సూచిస్తుంది. LUX సర్దుబాటు నాబ్‌ని సర్దుబాటు చేయడం ద్వారా మీరు దేనిని ఎంచుకోవచ్చు
మీరు సెన్సార్‌ను ఇండక్షన్‌లోకి తీసుకురావాలనుకుంటున్న ప్రకాశం. మీకు సరిపోయే అలవాటును ఎంచుకోండి.
20LUX సొల్యూషన్‌లోని కొన్ని ఎంపికలు వెలుగులోకి రావాలి. కొందరు 50LUX యాంబియంట్ ఇల్యూమినేషన్‌ను ఇండక్టివ్ లైటింగ్‌గా ఎంచుకుంటారు మరియు కొందరు LUX అడ్జస్ట్‌మెంట్ నాబ్ గరిష్టంగా సర్దుబాటు చేయబడినంత వరకు, ఏ సమయంలోనైనా ఇండక్టివ్ లైటింగ్‌ని ఎంచుకుంటారు.

సమయ సర్దుబాటు:
సెన్సార్ కాంతిని గ్రహించిన తర్వాత సమయాన్ని సర్దుబాటు చేయడానికి సమయ సర్దుబాటు నాబ్ ఉపయోగించబడుతుంది మరియు వినియోగదారు ఇండక్షన్ తర్వాత ఆలస్యం సమయాన్ని సహేతుకంగా ఎంచుకోవచ్చు.

సెన్సార్ సమాచారం

నాబ్ సెట్టింగ్
① SENS: గుర్తింపు పరిధిని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. ఇది నిమికి మారినప్పుడు 3మీ, మరియు గరిష్టంగా మారినప్పుడు 12మీ.
②TIME: లోడ్ పని యొక్క సమయ సెట్టింగ్‌ని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి యాంటీ క్లాక్‌వైజ్‌గా తిరగండి. గరిష్టంగా మారినప్పుడు సమయ సెట్టింగ్ 12నిమి. మినీకి మారినప్పుడు ఇది ప్రేరణ () మోడ్‌లో ఉంటుంది. ఇంపల్స్ మోడ్‌లో మీరు షార్ట్ టైమ్ మోడ్‌కి మారాలనుకుంటే LED మూడుసార్లు బ్లింక్ అయినప్పుడు కొద్దిగా యాంటీ క్లాక్‌వైజ్‌గా తిరగండి.
③ LUX: పని చేసే కాంతిని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. నిమికి మారినప్పుడు, ఇది 10LUX లైట్-కంట్రోల్ కంటే దిగువన మాత్రమే పని చేస్తుంది, గరిష్టంగా మారినప్పుడు, ఇది ఏదైనా కాంతి-నియంత్రణలో పని చేస్తుంది.
గమనిక: ఈ గుర్తింపు దూరం విలువను 1.6m～1.7m ఎత్తు, మధ్యస్థ పరిమాణం మరియు 1.0~1.5m/సెకను నడక వేగంతో మానవ శరీరం ద్వారా కొలుస్తారు. శరీర ఎత్తు, శరీర ఆకృతి మరియు నడక వేగం మారితే, సెన్సింగ్ దూరం కూడా మారుతుంది.

శ్రద్ధ:ఈ ఉత్పత్తిని ఉపయోగించినప్పుడు, దయచేసి మీకు అవసరమైన సరైన స్థానానికి సున్నితత్వాన్ని సర్దుబాటు చేయండి, దయచేసి సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు, తప్పు కదలిక వలన ఉత్పత్తి సాధారణంగా పని చేయదని నివారించడానికి. సున్నితత్వం చాలా ఎక్కువగా ఉన్నందున దీని ద్వారా తప్పు కదలికను సులభంగా గుర్తించండి గాలి వీచే ఆకులు & కర్టెన్లు, చిన్న జంతువులు మరియు పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యంతో తప్పు కదలిక. ఉత్పత్తిని నడిపించే వారందరూ సాధారణంగా పని చేయరు!
ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.

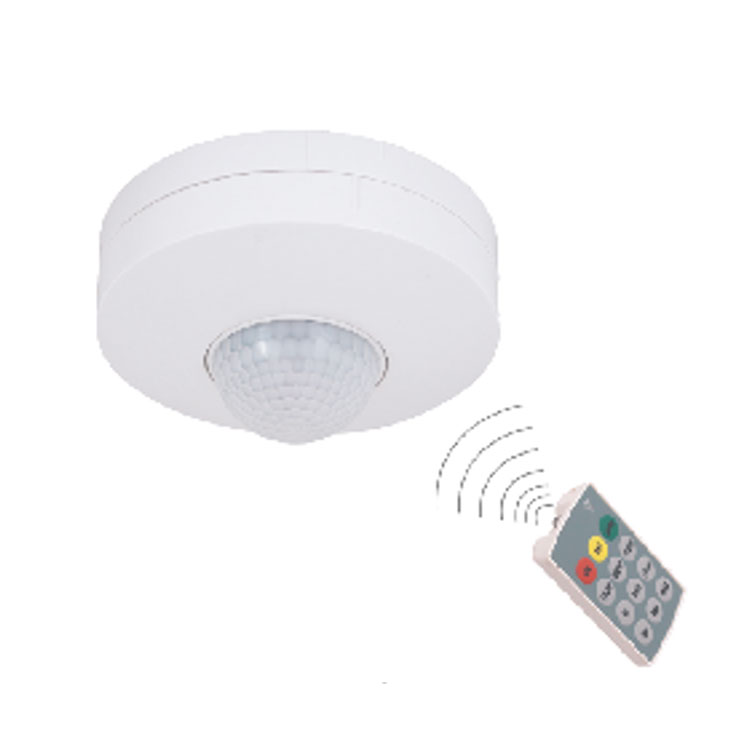

రిమోట్ కంట్రోల్
15-కీ రిమోట్ కంట్రోలర్‌ను ఎంచుకున్నప్పుడు, దయచేసి దిగువ సూచనల ద్వారా చదవండి, మీరు మరిన్ని ఫంక్షన్‌లను కనుగొంటారు.

విధులు:
ఆన్-ఆన్ మోడ్, ఆన్ మోడ్‌లో, సెన్సార్‌లోని LED సూచిక సెకనుకు ఒకసారి ఫ్లాష్ అవుతుంది, కనెక్ట్ చేయబడిన లోడ్ 6 గంటల పాటు పని చేస్తూనే ఉంటుంది, ఆపై ఆటోమేటిక్‌గా ఆటో మోడ్‌కి మారుతుంది.
గమనిక: TIMEకి స్థానం సెట్ చేసినప్పుడు, ఆన్ నొక్కితే ఆన్ మోడ్‌లోకి ప్రవేశించదు.

ఆటో-ఆటో-సెన్సింగ్ మోడ్: సిగ్నల్ కనుగొనబడినప్పుడు, సెన్సార్‌లోని LED సూచిక ఒకసారి ఫ్లాష్ అవుతుంది.
గమనిక: TIMEకి స్థానం సెట్ చేసినప్పుడు, ఆన్ నొక్కితే ఆటో మోడ్‌లోకి ప్రవేశించదు.

UNLOCK – UNLOCK నొక్కండి మరియు సెట్టింగ్ ప్రారంభించండి. మీరు ఏ సెట్టింగ్‌ను చేయకుంటే, సిస్టమ్ 2 నిమిషాల్లో లాక్ చేయబడుతుంది, అంటే సెట్టింగ్‌లను సవరించడానికి మీకు అనుమతి లేదు. మీరు సెట్టింగ్‌లను చేస్తే, చివరి సెట్టింగ్ తర్వాత 5 సెకన్ల తర్వాత సిస్టమ్ లాక్ చేయబడుతుంది, అంటే సెట్టింగ్‌లను సవరించడానికి మీకు అనుమతి లేదు.

SENS--సెట్ సెన్సిబిలిటీ, MIN,6m,8m,MAX ఎంచుకోవచ్చు.
TIME--సెట్ సమయం ఆలస్యం, 10”,2’,6’,12’ ఎంచుకోవచ్చు.
LUX--సెట్ వర్కింగ్ లైట్, 10,50,150,2000 (LUX) ఎంచుకోవచ్చు.
పైన పేర్కొన్నవన్నీ ఎంచుకున్న తర్వాత, సెట్టింగ్‌లను ప్రారంభించడానికి సరే లేదా పంపండి నొక్కండి మరియు సెన్సార్ కంట్రోలర్ సెట్టింగ్‌లుగా పని చేస్తుంది.
గమనిక: అన్ని ప్రభావవంతమైన సెట్టింగ్‌లను గుర్తుంచుకోగలిగే CMOSతో కంట్రోలర్ లోపల ఉంది!

సంస్థాపన సూచన
(1) స్విచ్ ఆఫ్ పవర్‌ను ఇన్‌స్టాల్ చేసే ముందు;
(2) పై కవర్‌ను యాంటీ క్లాక్‌వైస్‌గా తిప్పండి మరియు దానిని తీసివేయండి, దిగువ కవర్‌ను ఫిక్సింగ్ చేసే స్క్రూలను బిగించండి;
(3) స్క్రూ (వంటి①)తో ఎంచుకున్న స్థానంపై దిగువ కవర్‌ను ఇన్‌స్టాల్ చేయండి;
(4) కనెక్షన్-వైర్ రేఖాచిత్రం ప్రకారం పవర్ వైర్‌ను కనెక్ట్ చేయండి మరియు సెన్సార్‌లోని కనెక్షన్ లైన్ కాలమ్‌లోకి వైర్‌ను లోడ్ చేయండి;
(5) సెన్సార్‌పై బటన్ టాప్ కవర్ మరియు దాన్ని సవ్యదిశలో బిగించి తిప్పండి (ఇలా②), ఇన్‌స్టాలింగ్ పూర్తయింది.

గమనిక
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన వ్యక్తి ద్వారా ఇన్స్టాల్ చేయబడాలి.
అశాంతి వస్తువులపై దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి.
డిటెక్షన్ విండో ముందు అడ్డంకులు మరియు కదిలే వస్తువు ఉండకూడదు.
మీ భద్రతను దృష్టిలో ఉంచుకుని, ఇన్‌స్టాలేషన్ తర్వాత మీకు అడ్డు వచ్చినప్పుడు దయచేసి కవర్‌ను తెరవకండి.
ఉత్పత్తి మరియు సూచనల మధ్య వ్యత్యాసం ఉంటే, దయచేసి ఉత్పత్తిని ప్రధానంగా చూడండి.

కొంత సమస్య మరియు పరిష్కార మార్గం
లోడ్ పనిచేయదు:
a. దయచేసి పవర్ మరియు లోడ్ కనెక్షన్ సరైనదేనా అని తనిఖీ చేయండి.
బి. లోడ్ బాగా ఉందో లేదో తనిఖీ చేయండి.
సి. గుర్తించిన తర్వాత ప్రదర్శన దీపం దాని వేగాన్ని వేగవంతం చేస్తుందో లేదో తనిఖీ చేయండి.
డి. పని చేసే కాంతి కాంతి నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

సున్నితత్వం తక్కువగా ఉంది:
a. సిగ్నల్‌లను స్వీకరించడాన్ని ప్రభావవంతంగా గుర్తించే విండో ముందు అడ్డంకులు ఉంటే దయచేసి తనిఖీ చేయండి.
బి. దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి.
సి. సిగ్నల్స్ సోర్స్ గుర్తింపు ఫీల్డ్‌లలో ఉందో లేదో దయచేసి తనిఖీ చేయండి.
డి. దయచేసి ఇన్‌స్టాలేషన్ ఎత్తు సూచనలో చూపిన ఎత్తుకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
ఇ. దయచేసి కదిలే ధోరణి సరైనదేనా అని తనిఖీ చేయండి.

సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
a. డిటెక్షన్ ఫీల్డ్‌లలో నిరంతర సంకేతాలు ఉన్నాయో లేదో తనిఖీ చేయండి.
బి. సమయ సెట్టింగ్ చాలా పొడవుగా సెట్ చేయబడిందో లేదో తనిఖీ చేయండి.
సి. శక్తి సూచనలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
డి. ఉష్ణోగ్రత మార్పు స్పష్టంగా సెన్సార్‌కు దగ్గరగా ఉందో లేదో తనిఖీ చేయండి, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

ఈ ప్రోడక్ట్ ప్రోగ్రామింగ్ కంటెంట్ కోసం ఈ మాన్యువల్ సమయంలో, ఏదైనా అప్‌డేట్‌లు ఉంటే మేము గమనించము.
కంపెనీ అనుమతి లేకుండా ఇతర ప్రయోజనాల ద్వారా ఏదైనా పునరుత్పత్తి కోసం సూచనల మాన్యువల్‌లోని విషయాలు ఖచ్చితంగా నిషేధించబడ్డాయి.
