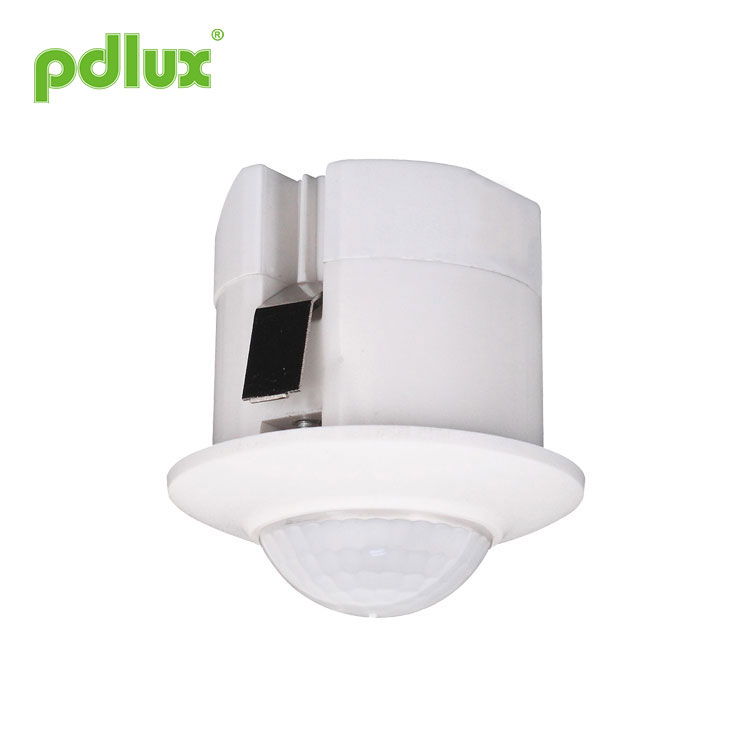

మినీ సీలింగ్ ఆక్యుపెన్సీ ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్

మా నుండి మినీ సీలింగ్ ఆక్యుపెన్సీ ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్‌ని కొనుగోలు చేయడానికి స్వాగతం. కస్టమర్‌ల నుండి వచ్చే ప్రతి అభ్యర్థనకు 24 గంటల్లో ప్రత్యుత్తరం ఇవ్వబడుతుంది.

మోడల్:PD-PIR121-Z

విచారణ పంపండి

PD-PIR121-Z ఇన్‌ఫ్రారెడ్ సెన్సార్ ఇన్‌స్ట్రక్షన్

ఉత్పత్తి సమాచారం

ఈ మినీ సీలింగ్ ఆక్యుపెన్సీ ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్ ఒక అధునాతన డిజిటల్‌గా నియంత్రిత ఇన్‌ఫ్రారెడ్ పైరోఎలెక్ట్రిక్ ఇంటెలిజెంట్ సెన్సార్ ఉత్పత్తి. ఇది స్విచ్ సమాచారాన్ని ఖచ్చితంగా గణించడానికి MCUని ఉపయోగిస్తుంది మరియు సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద ఆన్ చేయాల్సిన రిలేను ఖచ్చితంగా నియంత్రిస్తుంది, తద్వారా ప్రతి ఒక్కటి లోడ్ ఆన్ చేయబడింది. సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద, సైన్ వేవ్ హై వోల్టేజ్ ఆన్ చేయబడినప్పుడు సాంప్రదాయిక నియంత్రణ మోడ్ వల్ల కలిగే ఇన్‌రష్ కరెంట్ సమస్య నివారించబడుతుంది, ముఖ్యంగా అధిక సామర్థ్యం గల కెపాసిటర్ ద్వారా ఉత్పత్తి చేయబడిన పెద్ద కరెంట్ డ్యామేజ్ రిలే. లోడ్ కింద వోల్టేజ్. కరెంట్ ఎలక్ట్రికల్ లోడ్ల వైవిధ్యం కారణంగా, ముఖ్యంగా LED దీపాలు, శక్తి-పొదుపు దీపాలు మరియు ఫ్లోరోసెంట్ దీపాలు అన్ని వేర్వేరు కెపాసిటెన్స్‌తో కెపాసిటర్లను కలిగి ఉంటాయి. ఇది రిలేలకు విపత్తు. కొన్నిసార్లు 50W LED దీపం 80 నుండి 120A వరకు ఉప్పెన ప్రవాహాలను ఉత్పత్తి చేస్తుంది. 10A సాధారణ రిలే ఇన్‌రష్ కరెంట్‌లో 3 సార్లు మాత్రమే తట్టుకోగలదు మరియు కొన్ని రోజులలో లేదా చాలా సార్లు రిలే విరిగిపోయే అవకాశం ఉంది. అందుకే మార్కెట్‌లోని సాంప్రదాయ సెన్సార్‌కు తక్కువ జీవితం మరియు చిన్న లోడ్ కరెంట్ ఉంటుంది.

ఈ సమస్యను అధిగమించడానికి, సైన్ వేవ్ జీరో పొటెన్షియల్‌లో ఉన్నప్పుడు లోడ్‌ను ఆన్ చేయడానికి ఈ ఉత్పత్తి అధునాతన డిజిటల్ ప్రెసిషన్ గణనను అవలంబిస్తుంది, తద్వారా లోడ్ ఉప్పెన కరెంట్ సమస్యను పరిష్కరిస్తుంది, లోడ్ సామర్థ్యాన్ని బాగా పెంచుతుంది మరియు ఉత్పత్తి యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది. మాస్ ప్రొడక్షన్ సెన్సార్ టెక్నాలజీ యొక్క తాజా నియంత్రణ పద్ధతి ఏదైనా లోడ్‌ను సులభంగా నియంత్రించగలదు. ఇది మీడియం మరియు హై-ఎండ్ ఉత్పత్తి. సాంప్రదాయిక వెర్షన్‌తో పోలిస్తే ఖర్చు పెరిగినప్పటికీ, ఉత్పత్తి యొక్క విశ్వసనీయత మరియు జీవితకాలం బాగా పెరిగింది. ఈ ఉత్పత్తి మనశ్శాంతిని ఎంచుకోవడానికి మరియు భద్రతను ఎంచుకోవడానికి సమానం.

ఈ ఉత్పత్తి స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ మరియు కెపాసిటర్ స్టెప్-డౌన్ వెర్షన్‌ను కలిగి ఉంది. స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ 100V-277V వరకు పనిచేసే వోల్టేజ్ మరియు స్టాండ్‌బై పవర్ వినియోగం <0.5W. సూత్రప్రాయంగా, కెపాసిటివ్ స్టెప్-డౌన్ వెర్షన్ ఒకే వోల్టేజీని మాత్రమే కలిగి ఉంటుంది మరియు స్టాండ్‌బై పవర్ వినియోగం >0.7W. ఉత్పత్తిని ఎన్నుకునేటప్పుడు మీరు దానిని పరిగణించాలి.

స్పెసిఫికేషన్లు

శక్తి మూలం: 220-240VAC 50/60Hz
రేట్ చేయబడిన లోడ్: 220W. ఏదైనా లోడ్
సమయ సెట్టింగ్: 8S-8నిమి (సర్దుబాటు)
కాంతి నియంత్రణ: <10LUX~2000LUX (సర్దుబాటు)
గుర్తింపు పరిధి(22°C): 3మీ గరిష్టం (రేడీ.) (సర్దుబాటు)

గుర్తింపు కోణం: 360°
సంస్థాపన ఎత్తు: 2.5m~4.5m
పని ఉష్ణోగ్రత: -10~+40°C
గుర్తింపు చలన వేగం: 0.6~1.5m/s
పని తేమ: <93%RH

సెన్సార్ సమాచారం

ఫంక్షన్
డిటెక్షన్ ఫీల్డ్: డిటెక్షన్ ఫీల్డ్ పైకి క్రిందికి, ఎడమ మరియు కుడి సేవా ఫీల్డ్‌తో రూపొందించబడింది, ఇది వినియోగదారు కోరిక ప్రకారం ఎంచుకోవచ్చు. కానీ కదిలే ధోరణికి సున్నితత్వంతో గొప్ప సంబంధం ఉంది.

పగలు మరియు రాత్రిని గుర్తించవచ్చు: కాంతి నియంత్రణ పని చేస్తున్నప్పుడు స్వేచ్ఛగా సర్దుబాటు చేయబడుతుంది. ఇది "సూర్యుడు" స్థానం (గరిష్టంగా) పై సర్దుబాటు చేయబడినప్పుడు పగటిపూట మరియు రాత్రి పని చేయగలదు; కానీ అది "చంద్రుని" స్థానం (నిమి)పై సర్దుబాటు చేయబడినప్పుడు 10lux కంటే తక్కువ కాంతి నియంత్రణలో మాత్రమే పని చేస్తుంది. సర్దుబాటు నమూనా కోసం, దయచేసి పరీక్ష నమూనాను చూడండి.

సమయ ఆలస్యాన్ని నిరంతరంగా జోడించవచ్చు: ఇది మొదటిది తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌ను స్వీకరించినప్పుడు, మిగిలిన మొదటి సారి ఆలస్యం ప్రాథమికంగా మరోసారి సమయాన్ని గణిస్తుంది.(సమయాన్ని సెట్ చేయండి)

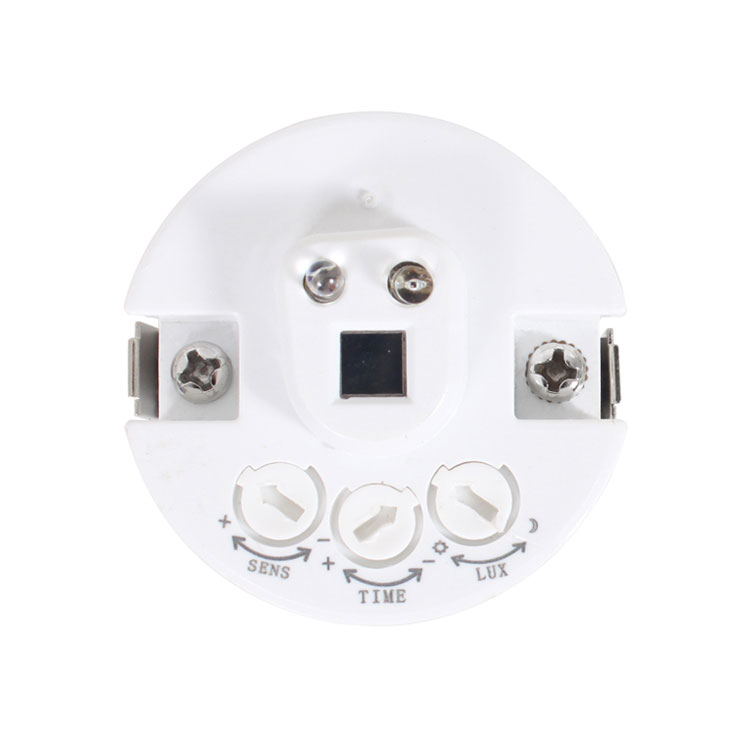

లైట్-కంట్రోల్ పొటెన్షియోమీటర్ (LUX): సవ్యదిశలో దాని విలువను పెంచడానికి నాబ్; దాని విలువను తగ్గించడానికి యాంటీ క్లాక్‌వైజ్ నాబ్.

టైమ్ పొటెన్షియోమీటర్ (TIME): నాబ్ దాని విలువను పెంచడానికి సవ్యదిశలో, గరిష్ట ఆలస్యం సమయం 8 నిమిషాలు; నాబ్ దాని విలువను తగ్గించడానికి వ్యతిరేక సవ్యదిశలో, కనిష్ట ఆలస్యం సమయం 8 సెకన్లు.

సెన్సిటివిటీ పొటెన్షియోమీటర్ (SENS): నాబ్‌కు సవ్యదిశలో దాని విలువను పెంచుతుంది, గరిష్ట దూరం 3మీ(రేడీ.).

సంస్థాపన (క్రింది రేఖాచిత్రం చూడండి)
పవర్ ఆఫ్ చేయండి.
పవర్ కార్డ్ మరియు కంట్రోల్ లైన్‌లో థ్రెడ్ ట్యూబ్‌లను సెట్ చేయండి.
కనెక్షన్-లైన్ రేఖాచిత్రం ప్రకారం సెన్సార్‌తో పవర్ మరియు లోడ్‌ను కనెక్ట్ చేయండి.

పరీక్ష
① SENS: గుర్తింపు పరిధిని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. ఇది నిమికి మారినప్పుడు 1 మీ, మరియు గరిష్టంగా మారినప్పుడు 6 మీ.
② సమయం: లోడ్ పని యొక్క సమయ సెట్టింగ్‌ని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. గరిష్టంగా మారినప్పుడు సమయ సెట్టింగ్ దాదాపు 8నిమి, మరియు నిమికి మారినప్పుడు సమయ సెట్టింగ్ దాదాపు 8 సెకన్లు ఉంటుంది.
③ LUX: పని చేసే కాంతిని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. నిమికి మారినప్పుడు, ఇది 10LUX లైట్-కంట్రోల్ కంటే దిగువన మాత్రమే పని చేస్తుంది, గరిష్టంగా మారినప్పుడు, ఇది ఏదైనా కాంతి-నియంత్రణలో పని చేస్తుంది.

శ్రద్ధ:ఈ ఉత్పత్తిని ఉపయోగించినప్పుడు, దయచేసి మీకు అవసరమైన సరైన స్థానానికి సున్నితత్వాన్ని సర్దుబాటు చేయండి, దయచేసి సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు, తప్పు కదలిక వలన ఉత్పత్తి సాధారణంగా పని చేయదని నివారించడానికి. సున్నితత్వం చాలా ఎక్కువగా ఉన్నందున దీని ద్వారా తప్పు కదలికను సులభంగా గుర్తించండి గాలి వీచే ఆకులు & కర్టెన్లు, చిన్న జంతువులు మరియు పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యంతో తప్పు కదలిక. ఉత్పత్తిని నడిపించే వారందరూ సాధారణంగా పని చేయరు!
ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.

సంస్థాపనపై శ్రద్ధ వహించండి

గమనికలు

ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని ఇన్‌స్టాల్ చేయవచ్చు.
అశాంతి వస్తువులు ఇన్‌స్టాలేషన్ బేస్-ఫేస్‌గా పరిగణించబడవు.
గుర్తింపు విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకులు లేదా అశాంతి వస్తువులు ఉండకూడదు.
గాలి ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి.
మీరు ఇన్‌స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి.

వ్యాఖ్య
1. మానవుడు సాధారణంగా కదిలే ప్రాంతానికి సెన్సార్ ముఖాన్ని ఉంచండి.
2. మరింత ఖచ్చితమైన ప్రకాశం సెట్టింగ్‌ను పొందడానికి సెన్సార్ ముఖాన్ని పరిసర కాంతి యొక్క స్థానానికి ఉంచండి.
3. సమయం-ఆలస్యం లోపల మళ్లీ సిగ్నల్‌ని గుర్తించినట్లయితే, సమయం-ఆలస్యం అబద్ధం అవుతుంది.

కొంత సమస్య మరియు పరిష్కార మార్గం
లోడ్ పనిచేయదు:
a: పవర్ మరియు లోడ్ తనిఖీ చేయండి.
b: లోడ్ మంచిగా ఉంటే.
c: దయచేసి పని చేసే కాంతి పరిసర కాంతికి అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

సున్నితత్వం తక్కువగా ఉంది:
a: దయచేసి గుర్తింపు విండో ముందు సిగ్నల్‌లను స్వీకరించడానికి ఆ ప్రభావం అడ్డుగా ఉందో లేదో తనిఖీ చేయండి.
b: దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి.
c: దయచేసి సిగ్నల్స్ సోర్స్ డిటెక్షన్ ఫీల్డ్‌లలో ఉందో లేదో తనిఖీ చేయండి.
d: కదిలే ధోరణి సరిగ్గా ఉంటే.

సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
a: డిటెక్షన్ ఫీల్డ్‌లలో నిరంతర సిగ్నల్ ఉంటే.
b: సమయం ఆలస్యాన్ని ఎక్కువ కాలం సెట్ చేస్తే.
c: శక్తి సూచనలకు అనుగుణంగా ఉంటే.
d: సెన్సార్ దగ్గర గాలి ఉష్ణోగ్రత మారినట్లయితే, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం, నోటీసు లేకుండా తయారీదారుకి ఏవైనా మార్పులు మరియు మార్పులు ఉన్నాయి!
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
