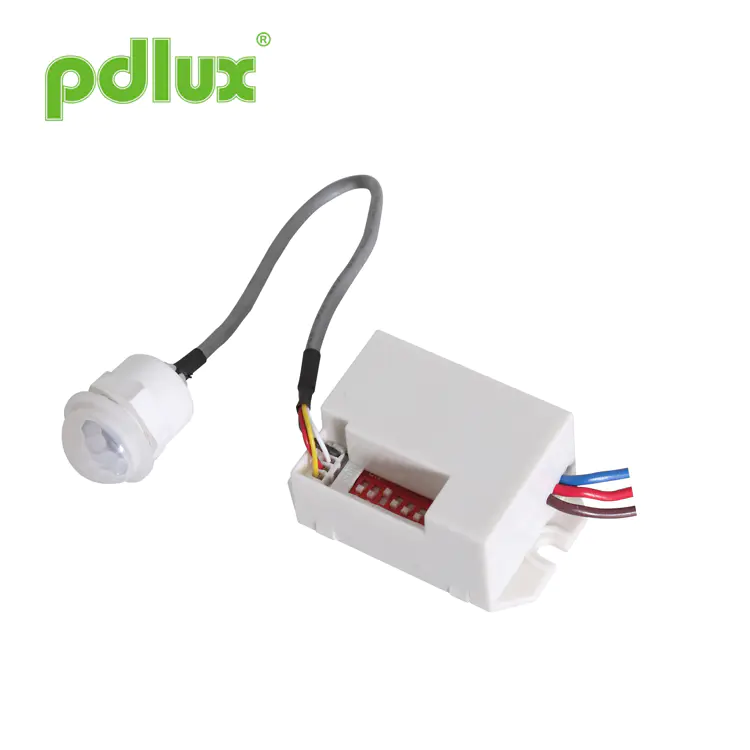

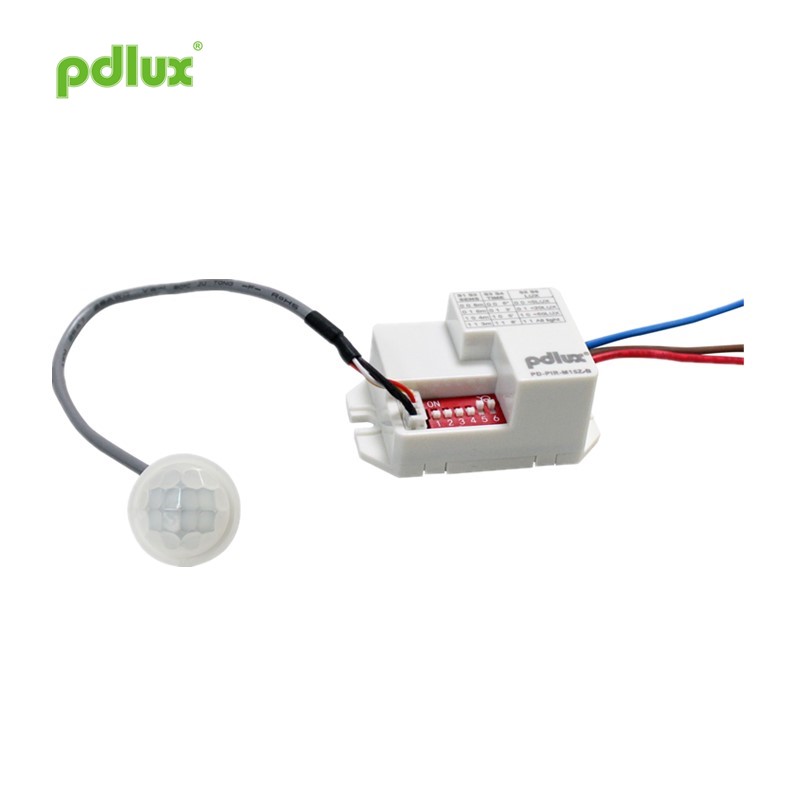

మినీ ఇన్ఫ్రారెడ్ మోషన్ సెన్సార్ స్మార్ట్ స్విచ్ DC 12V డిటెక్టర్

మినీ ఇన్ఫ్రారెడ్ మోషన్ సెన్సార్ స్మార్ట్ స్విచ్ DC 12V డిటెక్టర్ ఎనర్జీ ఆటోమేటిక్ సెన్సార్ స్విచ్, ఇది పగలు మరియు రాత్రిని గుర్తించగలదు. ఇది ఇన్ఫ్రారెడ్ డిటెక్టర్, ఐసి మరియు ఎస్‌ఎమ్‌డి టెక్నాలజీని అవలంబిస్తుంది, ఎవరైనా దాని గుర్తించే పరిధిలోకి ప్రవేశించి, దాని పనిని ప్రేరేపించినప్పుడు, పరారుణ డిటెక్టర్ దీపం ఆన్ చేయండి, అతను దాని పరిధిని విడిచిపెట్టిన తరువాత, దీపం స్వయంచాలకంగా ఆపివేయబడుతుంది. ఇది పరిసర కాంతి ప్రకాశాన్ని స్వయంచాలకంగా గుర్తించగలదు మరియు వాస్తవం అవసరం ప్రకారం విలువను సెట్ చేస్తుంది మరియు సర్దుబాటు చేస్తుంది. పరిసర కాంతి ప్రకాశం సెట్టింగ్ విలువలో ఉన్నప్పుడు కాంతి ఆన్ అవుతుంది మరియు పనిచేస్తుంది. ఇది సెట్టింగ్ విలువను మించిన తర్వాత, కాంతి పనిచేయడం ఆగిపోతుంది. దీనిని ఇండోర్, కారిడార్ మరియు పబ్లిక్-బిల్డింగ్‌లో వ్యవస్థాపించవచ్చు.

మోడల్:PD-PIR115

విచారణ పంపండి

Mini Infrared Motion Sensor Smart Switch DC 12V Detector లక్షణాలు

ఇన్పుట్	12 ± 1 వి డిసి	పరిధిని గుర్తించడం	8 మీ (22 ° C) (సర్దుబాటు)
అవుట్పుట్	MAX.12V DC, 2.5A / 30W	కోణాన్ని గుర్తించడం	100 °
కాంతి నియంత్రణ	<10 ~ 2000 లక్స్ (సర్దుబాటు)	పని ఉష్ణోగ్రత	-10 ~+40 ° C.
సమయం సెట్టింగ్	5S 、 30S 、 1min 、 3 నిమి 5 నిమి 、 8 నిమి. (సర్దుబాటు)	పని తేమ	≤93%Rh

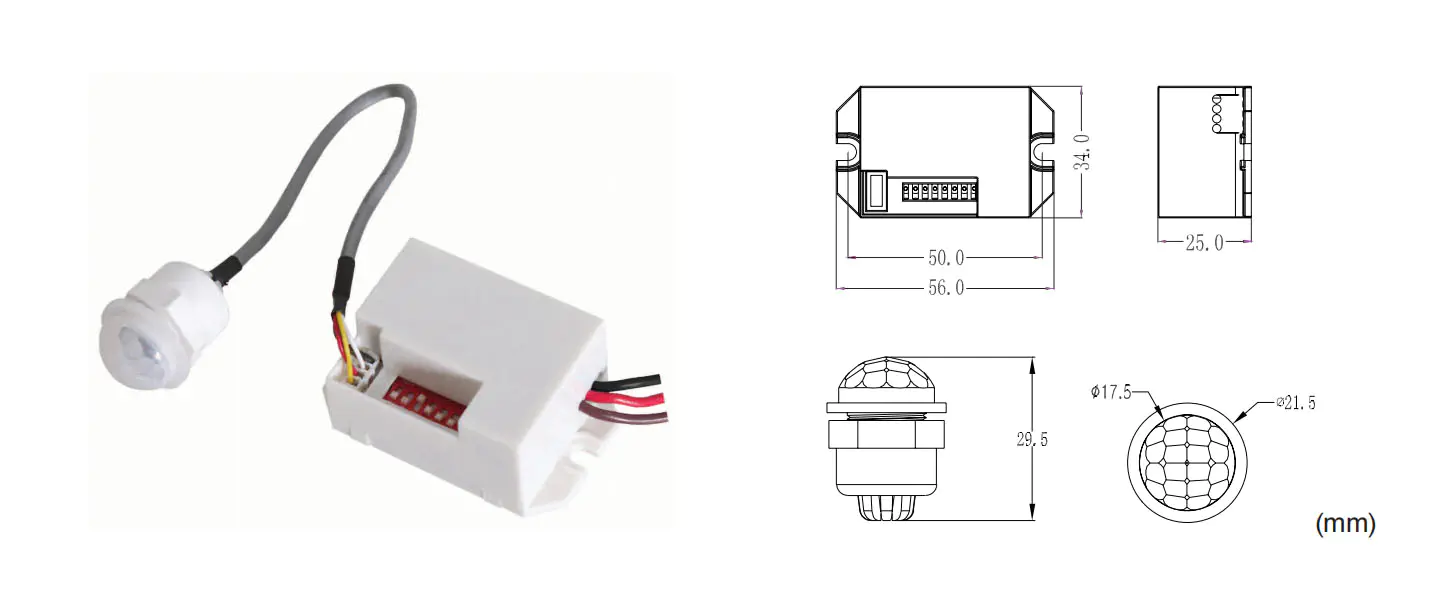

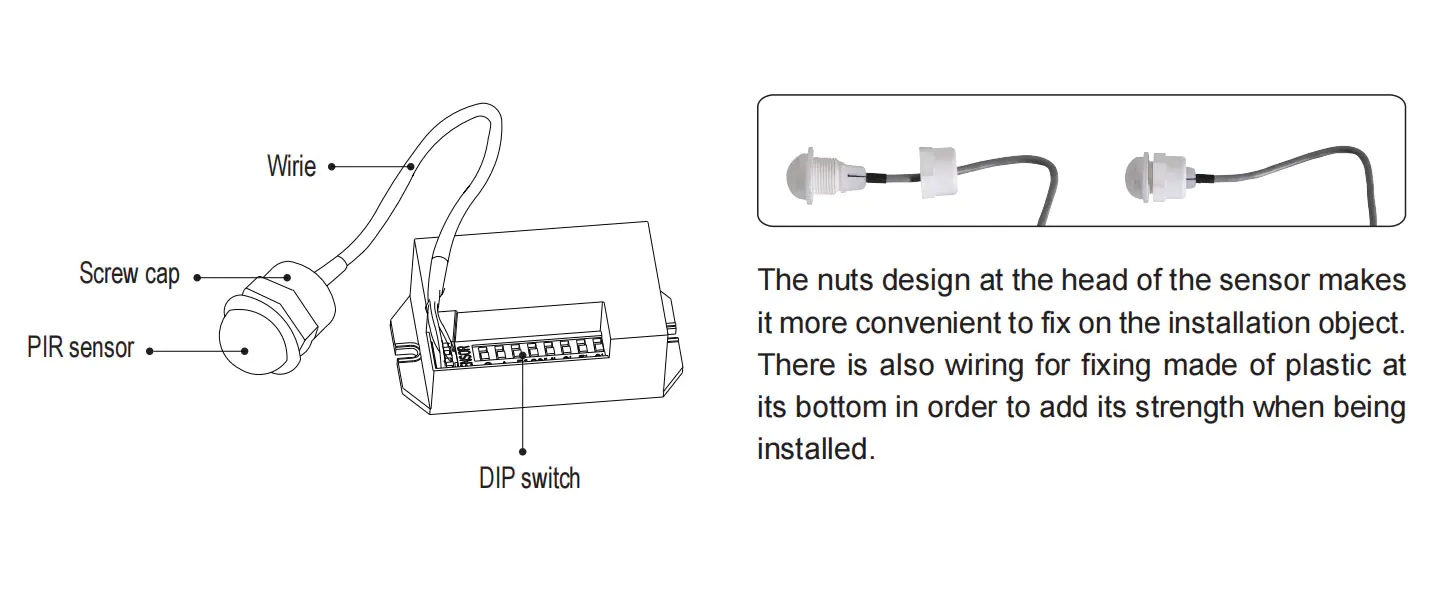

ప్రతి భాగం పేరు

Name Of Each Part

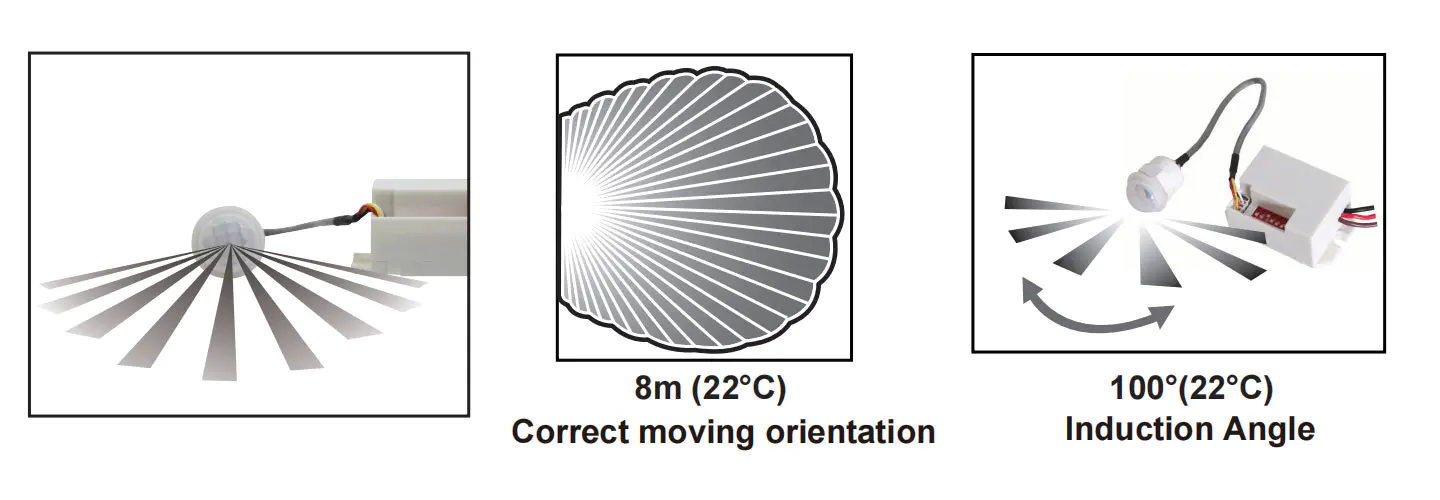

సెన్సార్ సమాచారం

Sensor Information

ఫంక్షన్

1.అడాప్ట్స్ 8-బిట్ డిప్ స్విచ్:
· మీరు 10 లక్స్ కంటే తక్కువ లేదా ఏదైనా వెలుగులో మాత్రమే పని చేయడానికి పని కాంతిని ఎంచుకోవచ్చు;
· సర్దుబాటు సున్నితత్వం;
Load లోడ్ యొక్క పని సమయ-ఆలస్యం ఎంచుకోండి: 5 సె, 30 సె, 1 మిన్, 3 మిన్, 5 మిన్, 8 మిన్.
2. లోడ్ పని ఆలస్యం చేయగల సమయం
స్వయంచాలకంగా: ఇది చివరి సెన్సింగ్ తర్వాత సమయాన్ని తిరిగి ప్రదర్శిస్తుంది;
3.అవుట్ ఇన్ఫ్రారెడ్ డిటెక్టర్ మరియు సెన్సిటైజేషన్ రెసిస్టర్‌ను కనెక్ట్ చేయండి;
4. సింపుల్ నిర్మాణం మరియు సౌకర్యవంతంగా ఉపయోగించడం.

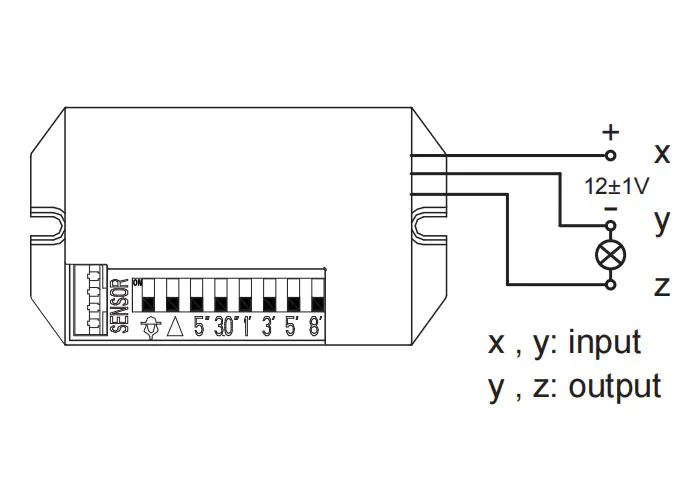

కనెక్షన్-వైర్ ఫిగర్

రేఖాచిత్రం ప్రకారం వైరింగ్‌ను టెర్మినల్స్‌కు కనెక్ట్ చేయండి.
వైర్ రంగులు: X- ఎరుపు (+) Y- బ్లాక్ (-) Z- బ్రౌన్ (+’)
హెచ్చరిక: ఏ టెర్మినల్స్ అయినా షార్ట్ సర్క్యూట్ చేయవద్దు.

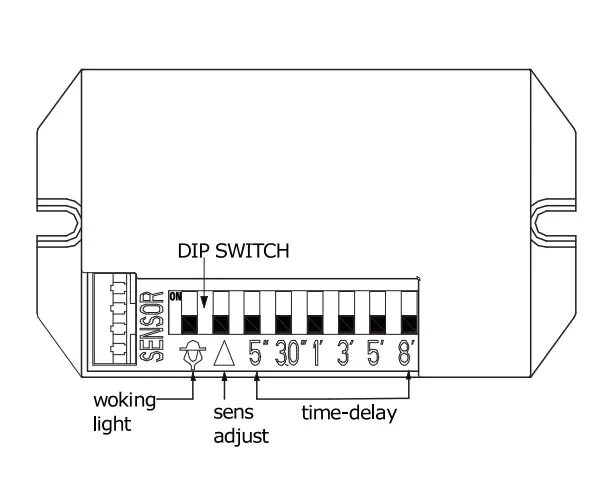

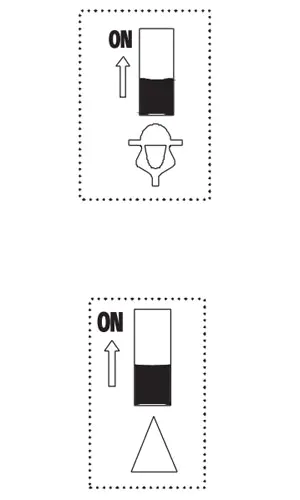

డిప్ స్విచ్ సెట్టింగ్

1． వర్కింగ్ లైట్ () ఎంచుకోవడం:
The స్లైడ్ చేయనప్పుడు, అది ఏ కాంతి డిగ్రీలోనైనా పని చేస్తుంది;
The ఆన్ నుండి స్లైడ్ చేసినప్పుడు, ఇది రాత్రి మాత్రమే పని చేస్తుంది (<10 లక్స్).
2. సున్నితత్వం () ఎంచుకోవడం:
Sl స్లైడ్ చేయనప్పుడు, అధిక సున్నితత్వం;
· స్లైడ్ టు ఆన్, తక్కువ సున్నితత్వం.
3. సమయం-ఆలస్యం (5 "， 30" ， 1 '， 3' ， 5 '， 8')
ఒక నిర్దిష్ట సమయ-ఆలస్యం ఎంచుకున్నప్పుడు, మీరు దానిని స్థానానికి మాత్రమే స్లైడ్ చేస్తారు.

శ్రద్ధ

ఈ ఉత్పత్తిని ఉపయోగించినప్పుడు, దయచేసి సున్నితత్వాన్ని మీకు అవసరమైన తగిన స్థానానికి సర్దుబాటు చేయండి, దయచేసి సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు, ఉత్పత్తిని నివారించడానికి పనిచేయదు సాధారణంగా తప్పు కదలిక వల్ల సంభవిస్తుంది. ఎందుకంటే సున్నితత్వం చాలా ఎక్కువగా ఉంటుంది విండ్ బ్లోయింగ్ ఆకులు & కర్టెన్లు, చిన్న జంతువులు మరియు తప్పు కదలిక ద్వారా తప్పు కదలిక పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యం ద్వారా. ఆ ఉత్పత్తికి నాయకత్వం వహిస్తుంది సాధారణంగా పని చేయండి!
ఉత్పత్తి సాధారణంగా పనిచేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగ్గించడానికి ప్రయత్నించండి తగిన విధంగా, ఆపై దాన్ని పరీక్షించండి.

పరీక్ష

· స్లైడ్ డిప్ 5 to స్థానం మరియు మరొకటి అసలు స్థానంలో ఉంది;
Power శక్తిని ఆన్ చేయండి, లోడ్ ఆపివేయబడిన తర్వాత, సెన్సార్ స్థిరమైన పని స్థితిని నమోదు చేయండి;
· దాన్ని ఒకసారి గ్రహించండి, లోడ్ ఆన్ చేయండి మరియు 5 సె తర్వాత ఇది స్వయంచాలకంగా ఆపివేయబడుతుంది;
· స్లైడ్ డిప్ () పై స్థానం కోసం, పగటిపూట దాన్ని పరీక్షించండి, దాన్ని గ్రహించండి, లోడ్ ఆన్ చేయబడదు, సెన్సిటైజేషన్ రెసిస్టర్‌ను అపారదర్శక వస్తువుతో కవర్ చేయండి, మరోసారి దాన్ని గ్రహించి, 5 సె తర్వాత ఇది ఆన్ అవుతుంది, మరియు ఇది తిరగండి ఆఫ్ ఆటోమాటికల్.

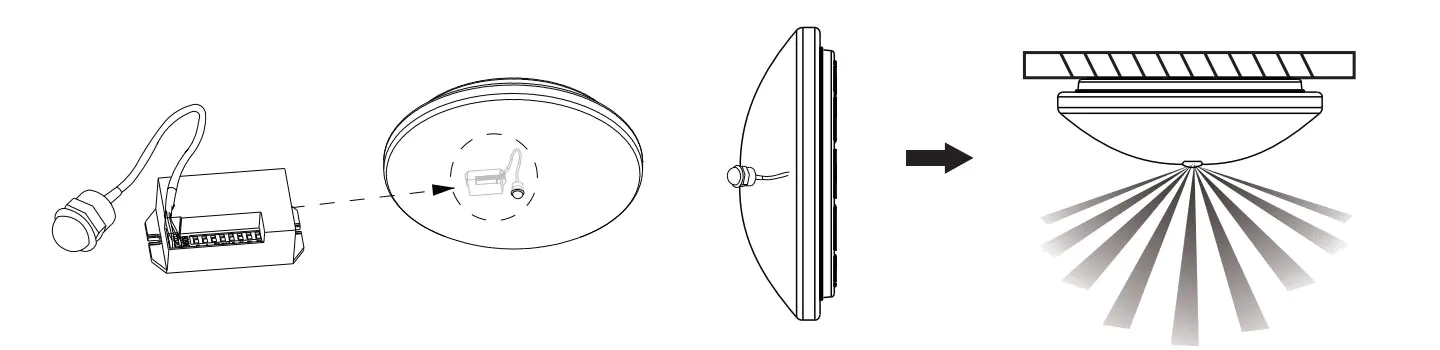

సందర్భాలలో

దీనిని ఇండోర్, కారిడార్ మరియు పబ్లిక్-బిల్డింగ్‌లో వ్యవస్థాపించవచ్చు.
లోహేతర పదార్థాలతో పరికరంలో లోపల ఇన్‌స్టాల్ చేయబడింది.
ఉదా., ఒక సాధారణ లైటింగ్ నుండి ఆటోమేటిక్ సెన్సార్ దీపం వరకు సెన్సార్‌ను జోడించండి.
For Occasions

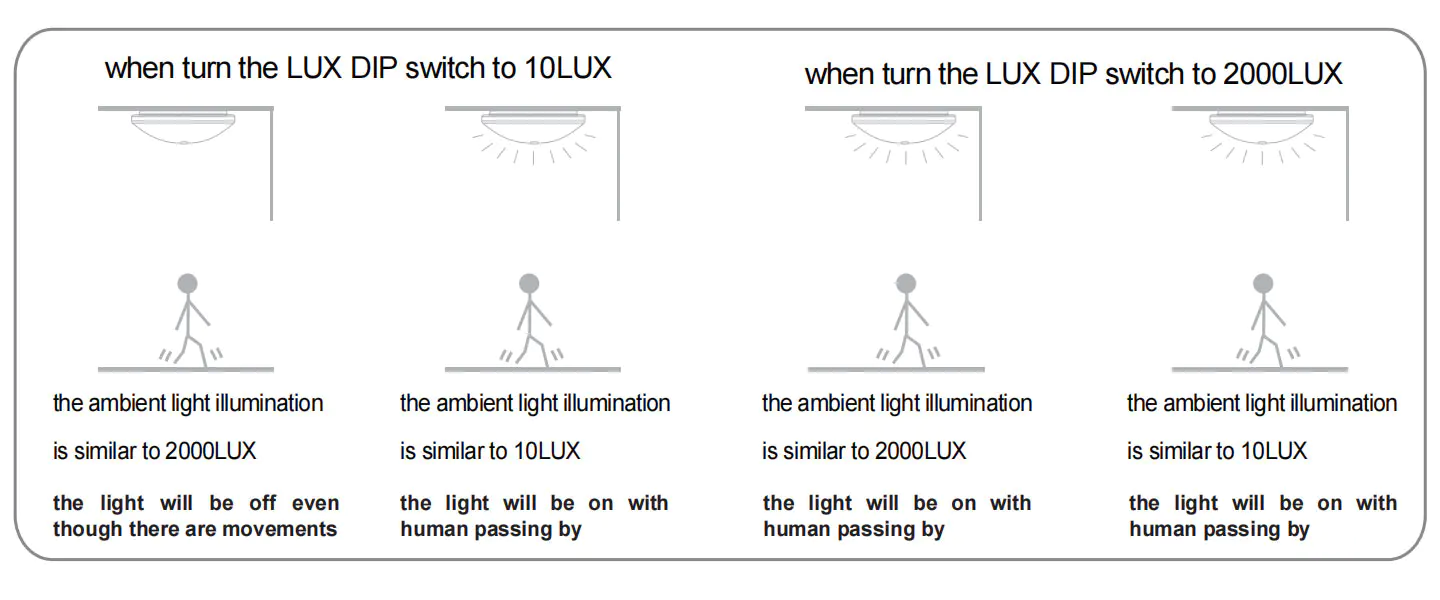

కాంతి నియంత్రణ యొక్క ఆపరేటింగ్ సూత్రం
Operating Principle Of The Light-Control

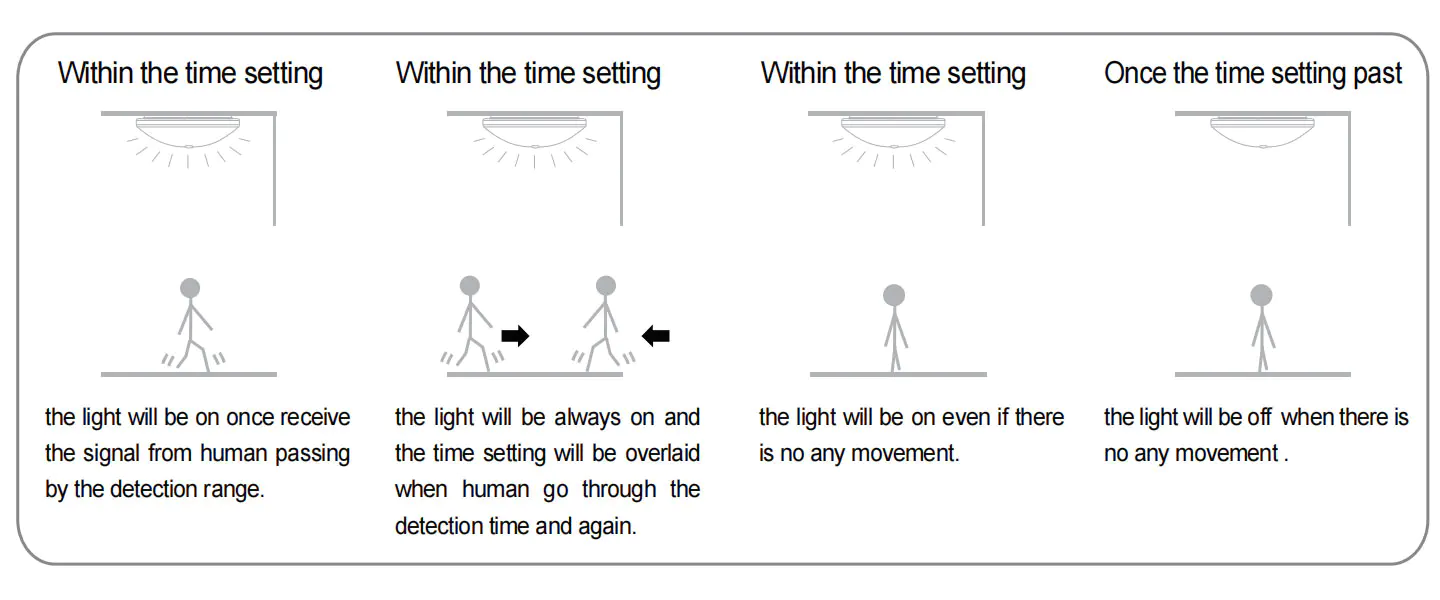

సమయం-సెట్టింగ్ యొక్క ఆపరేటింగ్ సూత్రం
Operating Principle Of Time-Setting

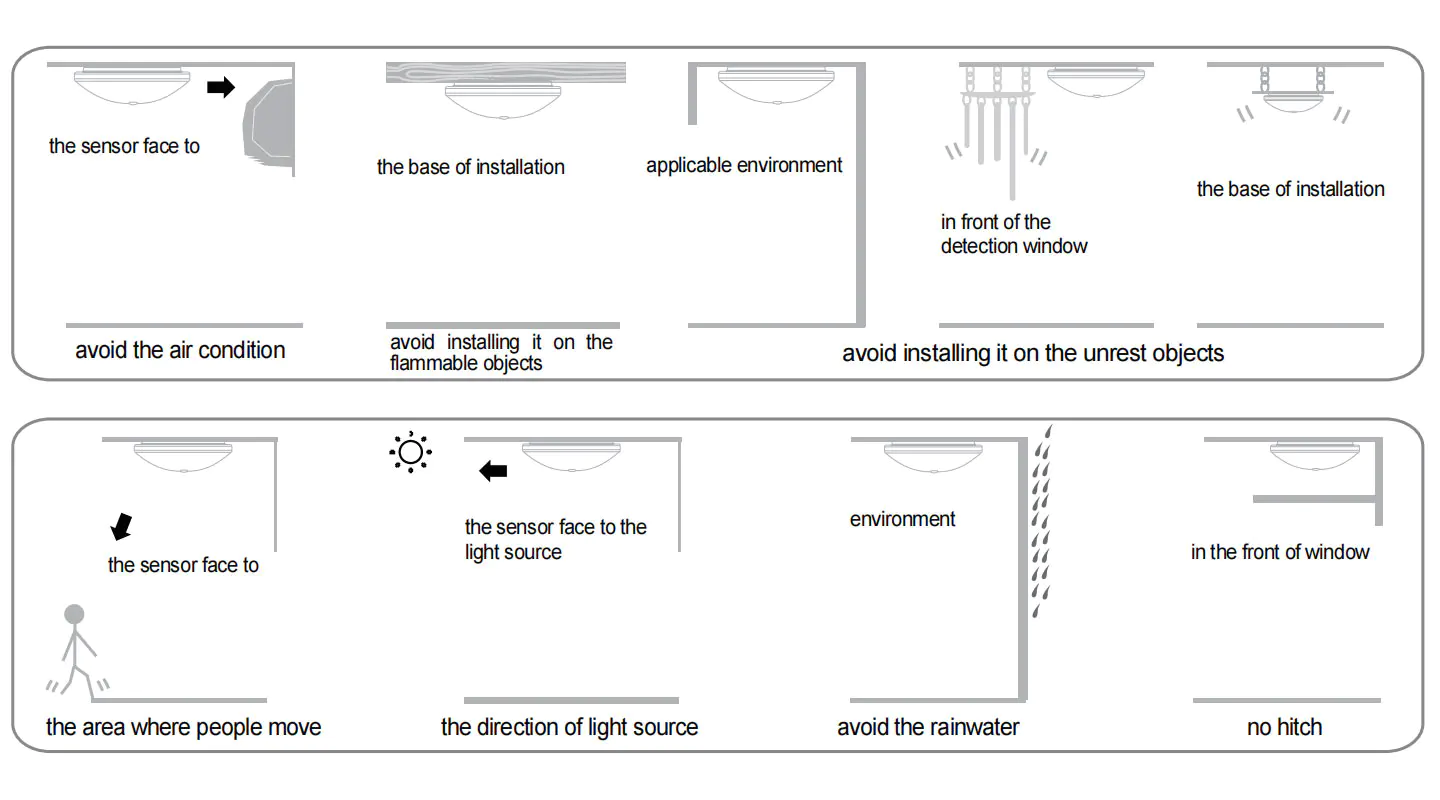

సంస్థాపనపై శ్రద్ధ వహించండి
Pay Attention To Installation

శ్రద్ధ

Instal వ్యవస్థాపన సిబ్బంది ఎలక్ట్రీషియన్ లేదా సహసంబంధ అనుభవంతో ఉండాలి;
Sun సూర్యుడు ప్రకాశించే ప్రదేశంలో యూనిట్‌ను ఇన్‌స్టాల్ చేయకుండా చూసుకోండి, ప్రస్తుత మరియు ఉష్ణోగ్రత మార్పు స్పష్టంగా, ఉదాహరణకు ఎయిర్ కండిషనింగ్, గాలి వెచ్చని;
Spess instalse ఆబ్జెక్ట్‌ను ఇన్‌స్టాల్ చేసే బేస్ గా ఎంచుకోవద్దు;
Sense సెడ్ పరిధిలో ముందు దాని గుర్తింపును ప్రభావితం చేయడానికి అడ్డంకి లేదా కదిలే వస్తువు ఉండకూడదు.

వ్యాఖ్య

1. సెన్సార్ ముఖాన్ని మానవుడు సాధారణంగా కదిలే ప్రాంతానికి ఉంచండి.
2. మరింత ఖచ్చితమైన ప్రకాశం అమరికను పొందడానికి సెన్సార్ ముఖాన్ని పరిసర కాంతి యొక్క స్థానానికి ఉంచండి.
3. సమయ-ఆలస్యం లోపల సిగ్నల్‌ను మళ్లీ గుర్తించినట్లయితే, సమయ-ఆలస్యం అబద్దం అవుతుంది.

Evides వేర్వేరు వాతావరణాలలో ఉపయోగించినప్పుడు, దయచేసి సున్నితత్వాన్ని అత్యధికంగా సర్దుబాటు చేయవద్దు.
ఎందుకంటే అది సులభంగా పనిచేయకపోవటానికి దారితీస్తుంది.
● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో ధృవీకరించండి.
● దయచేసి సంస్థాపన మరియు తొలగింపు కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను కత్తిరించండి.
Safety మీరు భద్రతా ప్రయోజనాల కోసం శక్తిని తగ్గించారని నిర్ధారించుకోండి.
Operation సరికాని ఆపరేషన్ నష్టాలకు కారణమైంది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి మేము కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు పనికిరానివిగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉన్నాయి, ఇది కొన్ని ఇబ్బందులను కలిగిస్తుంది.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయకూడదు.
