కదలికలను గ్రహించే పరికరం
కిందిది మోషన్ సెన్సార్కి పరిచయం, మోషన్ సెన్సార్ని బాగా అర్థం చేసుకోవడంలో మీకు సహాయపడతానని ఆశిస్తున్నాను.

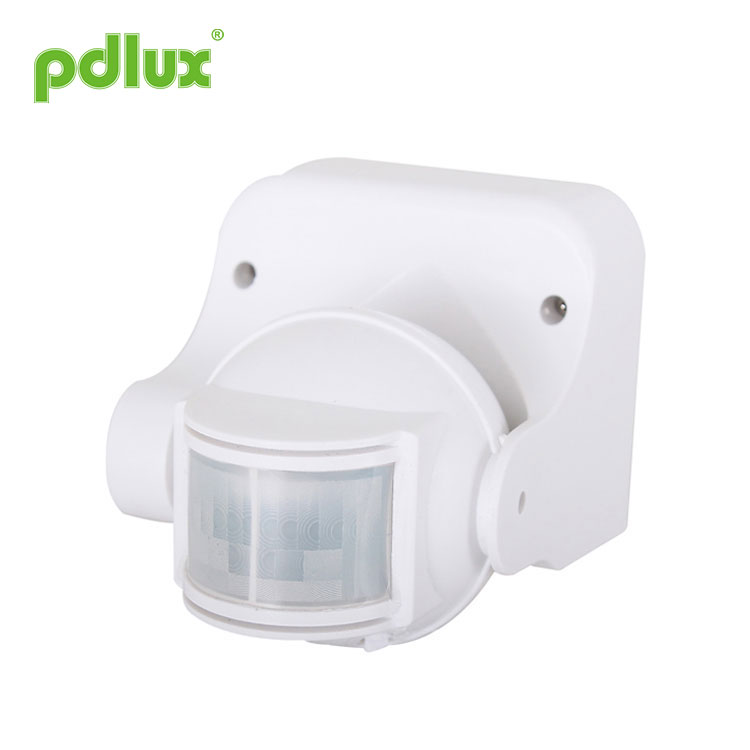

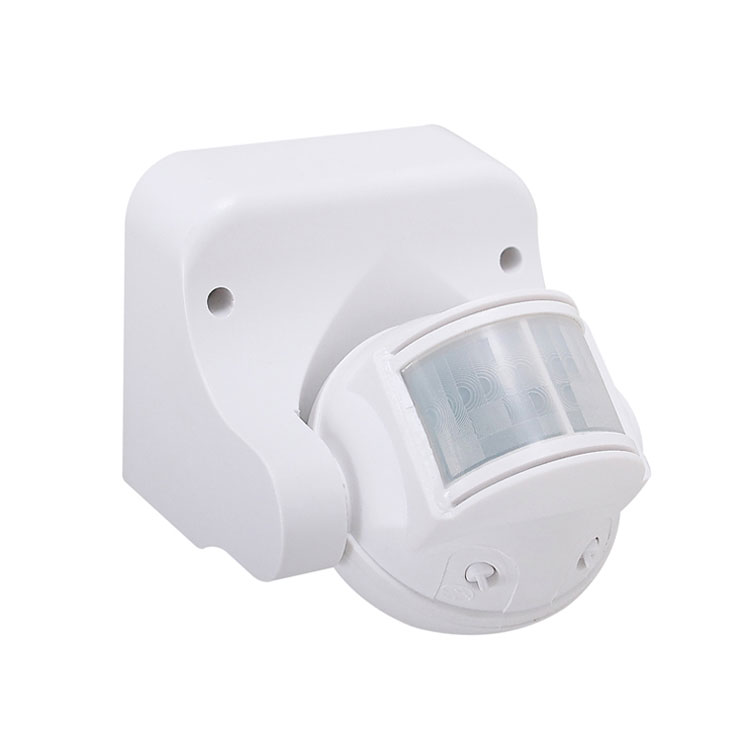

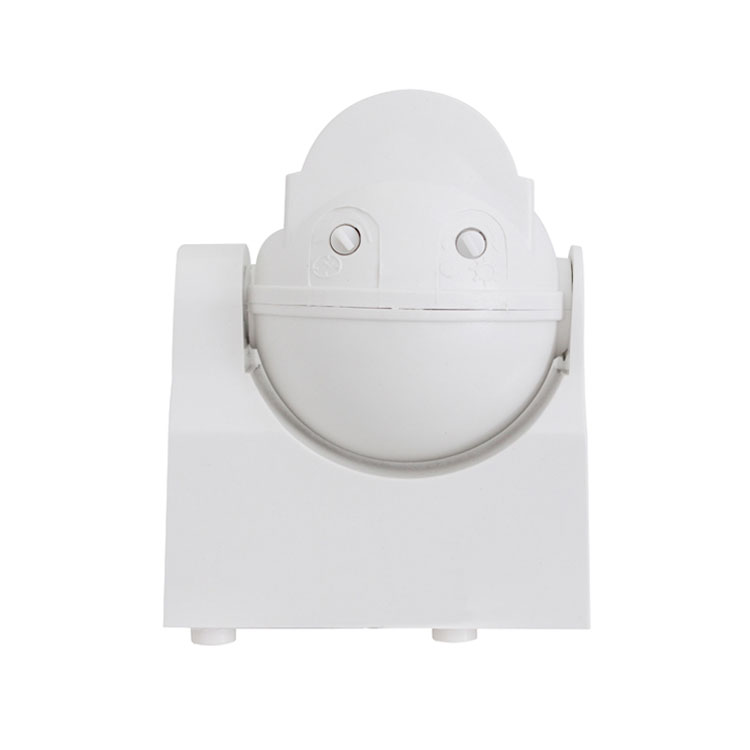

మోడల్:PD-PIR108
విచారణ పంపండి
ఇన్ఫ్రారెడ్ సెన్సార్ PD-PIR108 సూచన
ఉత్పత్తి సమాచారం
మోషన్ సెన్సార్ అనేది మంచి సెన్సిటివిటీ డిటెక్టర్, ఇంటిగ్రేటెడ్ సర్క్యూట్ మరియు SMTని స్వీకరించే కొత్త సేవింగ్-ఎనర్జీ స్విచ్. ఇది ఆటోమేటిక్, అనుకూలమైన, సురక్షితమైన, ఆదా-శక్తి మరియు ఆచరణాత్మక విధులను సేకరిస్తుంది. విస్తృత గుర్తింపు ఫీల్డ్ పైకి క్రిందికి, ఎడమ మరియు కుడి సేవా ఫీల్డ్తో రూపొందించబడింది. ఇది మానవ చలన పరారుణ కిరణాలను స్వీకరించడం ద్వారా పనిచేస్తుంది. డిటెక్షన్ ఫీల్డ్లలోకి ప్రవేశించినప్పుడు, అది ఒకేసారి లోడ్ను ప్రారంభించి, పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు; దీని సంస్థాపన చాలా సౌకర్యవంతంగా ఉంటుంది మరియు దాని ఉపయోగం చాలా విస్తృతమైనది. ఇది పవర్ ఇండికేషన్ మరియు డిటెక్షన్ ఇండికేషన్ యొక్క విధులను కలిగి ఉంది.
స్పెసిఫికేషన్లు శక్తి మూలం:100V/AC-130V/AC 220V/AC-240V/AC పవర్ ఫ్రీక్వెన్సీ: 50/60Hz రేట్ చేయబడిన లోడ్:800W.మాక్స్ టంగ్స్టన్(100V/AC-130V/AC) 1200W.మాక్స్ టంగ్స్టన్(220V/AC-240V/AC) 300W.మాక్స్ ఫ్లోరోసెంట్ (220V/AC-240V/AC) 150W.మాక్స్ ఫ్లోరోసెంట్(100V/AC-130V/AC) సమయ సెట్టింగ్: కనిష్ట 8సెక±3సెక. Max7min±2నిమి (సర్దుబాటు) |
కాంతి నియంత్రణ: <3LUX~2000LUX (సర్దుబాటు) గుర్తింపు కోణం:180° 140° 110° గుర్తింపు పరిధి: గరిష్టంగా 12మీ(<24°C) పని ఉష్ణోగ్రత:-10~40°C గుర్తింపు చలన వేగం: 0.6~1.5m/s పని తేమ:<93%RH సంస్థాపన ఎత్తు: 0.5 మీ ~ 3.5 మీ విద్యుత్ వినియోగం:0.45W(స్టాటిక్ 0.1W) |
సెన్సార్ సమాచారం
ఫంక్షన్
డిటెక్షన్ ఫీల్డ్: డిటెక్షన్ ఫీల్డ్ (క్రింది రేఖాచిత్రాన్ని చూడండి) పైకి క్రిందికి, ఎడమ మరియు కుడి సేవా ఫీల్డ్తో రూపొందించబడింది, ఇది వినియోగదారు కోరిక ప్రకారం ఎంచుకోవచ్చు. కానీ కదిలే ధోరణికి సున్నితత్వంతో గొప్ప సంబంధం ఉంది.
పగలు మరియు రాత్రిని గుర్తించగలదు: PD-PIR108 పనిచేసినప్పుడు వినియోగదారుడు పరిసర కాంతిని సర్దుబాటు చేయగలడు. ఇది "సూర్య" స్థానం (గరిష్టంగా)పై సర్దుబాటు చేయబడినప్పుడు రాత్రి మరియు పగటిపూట పని చేయగలదు. ఇది పరిసర కాంతి కంటే తక్కువ సమయంలో పని చేయగలదు. 3LUX "చంద్రుని" స్థానం (నిమి)పై సర్దుబాటు చేసినప్పుడు. సర్దుబాటు నమూనా కోసం, దయచేసి పరీక్ష నమూనాను చూడండి.
పవర్ మరియు డిటెక్షన్ ఇండికేషన్: ఇండికేటర్ ల్యాంప్ పవర్ ఆన్ చేసిన తర్వాత ప్రతి 4సెకన్లకు ఒకసారి ఫ్లాష్ చేయగలదు. ఇది సిగ్నల్స్ అందుకున్న తర్వాత ప్రతి 1 సెకనుకు 2 సార్లు ఫ్లాష్ చేయగలదు. అదే సమయంలో, గుర్తించడం మరియు శక్తి కోసం సెన్సార్ సాధారణంగా ఉంటే అది చూపిస్తుంది.
సమయ సెట్టింగ్ నిరంతరం జోడించబడుతుంది: ఇది మొదటి ఇండక్టర్ తర్వాత రెండవ ఇండక్షన్ సిగ్నల్లను స్వీకరించినప్పుడు, ఇది మిగిలిన మొదటి సమయం-ఆలస్యం బేసిక్లో మరోసారి సమయాన్ని గణించగలదు. (సమయం సరిచేయి).
సమయ సెట్టింగ్ సర్దుబాటు చేయబడుతుంది: ఇది వినియోగదారు కోరిక ప్రకారం సెట్ చేయబడుతుంది. కనిష్ట సమయం 8సెక±3సె. గరిష్టంగా 7నిమి±2నిమి.
ఇన్స్టాలేషన్ (క్రింది రేఖాచిత్రాన్ని చూడండి)
పవర్ ఆఫ్ చేయండి.
దిగువన ఉన్న గోరును స్క్రూ చేయండి. వైర్ రంధ్రం తెరవండి. పవర్ వైర్ మరియు లోడ్ వైర్ దిగువన బోరింగ్.
పెంచిన స్క్రూతో ఎంచుకున్న స్థానంపై దిగువన పరిష్కరించండి.
స్కెచ్ రేఖాచిత్రం ప్రకారం కనెక్షన్-వైర్ కాలమ్లోకి పవర్ మరియు లోడ్ను కనెక్ట్ చేయండి.
దిగువన ఉన్న సెన్సార్ను పరిష్కరించండి, దయచేసి గోరుపై స్క్రూ చేయండి మరియు పవర్ను ఆన్ చేయండి. తర్వాత మీరు దాన్ని పరీక్షించవచ్చు.
పరీక్ష
లైట్-కంట్రోల్ నాబ్ను గరిష్ఠ (సూర్యుడు)పై సవ్యదిశలో తిప్పండి, కనిష్టంగా టైమ్ నాబ్ను సవ్యదిశలో తిప్పండి.
మీరు శక్తిని ఆన్ చేసినప్పుడు, లోడ్ పని చేయదు మరియు సూచిక దీపం 4 సెకన్లకు ఒకసారి ఫ్లాష్ అవుతుంది. 5~10సెకను తర్వాత, లోడ్ పనిచేస్తుంది మరియు సూచిక దీపం 1సెకను రెండుసార్లు ఫ్లాష్ చేస్తుంది. ఇండక్టర్ సిగ్నల్స్ లేని పరిస్థితుల్లో, లోడ్ 5~30సెకన్లలో పని చేయడం ఆపివేయాలి, ఇండికేటర్ ల్యాంప్ 4సెకన్లకు ఒకసారి ఫ్లాష్ అవ్వాలి.
మొదటిది ముగిసిన తర్వాత, 5~10 సెకన్ల తర్వాత మళ్లీ అర్థం చేసుకోండి. లోడ్ పని చేయాలి మరియు సూచన ఫ్లాష్ స్పీడ్ 1 సెకనులో రెండు సార్లు ఉంటుంది. లోడ్ 5-15 సెకన్లలోపు పని చేయడం ఆగిపోతుంది.
కనిష్టంగా లైట్ కంట్రోల్ నాబ్ని యాంటీ క్లాక్వైస్లో తిప్పండి. ఇది 3LUX కంటే తక్కువలో సర్దుబాటు చేయబడితే, లోడ్ ఆగిపోయిన తర్వాత ఇండక్టర్ లోడ్ పని చేయకూడదు. మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువులతో (టవల్ మొదలైనవి) కవర్ చేస్తే, లోడ్ వర్క్ .ఇండక్టర్ సిగ్నల్స్ లేని పరిస్థితుల్లో, లోడ్ 5~15 సెకన్లలోపు పని చేయడం ఆగిపోతుంది.
గమనికలు ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని ఇన్స్టాల్ చేయవచ్చు. అశాంతి వస్తువులను ఇన్స్టాలేషన్ బేస్-ఫేస్గా పరిగణించలేము. డిటెక్షన్ విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకులు లేదా అశాంతి వస్తువులు ఉండకూడదు. గాలి ఉష్ణోగ్రత మార్పు జోన్ల దగ్గర దీన్ని ఇన్స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి. మీరు ఇన్స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి. |
|
కొన్ని సమస్య మరియు పరిష్కార మార్గం
లోడ్ పనిచేయదు:
a: పవర్ మరియు లోడ్ తనిఖీ చేయండి.
b: లోడ్ బాగా ఉంటే.
c: సెన్సింగ్ తర్వాత సూచిక దీపం వేగం వేగవంతం అయితే.
d: దయచేసి పని చేసే కాంతి పరిసర కాంతికి అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
సున్నితత్వం తక్కువగా ఉంది:
a: దయచేసి గుర్తింపు విండో ముందు సిగ్నల్లను స్వీకరించడానికి ఆ ప్రభావం అడ్డుగా ఉందో లేదో తనిఖీ చేయండి.
b: దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి.
c: దయచేసి సిగ్నల్స్ సోర్స్ డిటెక్షన్ ఫీల్డ్లలో ఉందో లేదో తనిఖీ చేయండి.
d: దయచేసి ఇన్స్టాలేషన్ ఎత్తును తనిఖీ చేయండి.
ఇ: కదిలే ధోరణి సరిగ్గా ఉంటే.
సెన్సార్ స్వయంచాలకంగా లోడ్ను మూసివేయదు:
a: డిటెక్షన్ ఫీల్డ్లలో నిరంతర సిగ్నల్ ఉంటే.
b: సమయం ఆలస్యాన్ని ఎక్కువ కాలం సెట్ చేస్తే.
c: శక్తి సూచనలకు అనుగుణంగా ఉంటే.
d: సెన్సార్ దగ్గర గాలి ఉష్ణోగ్రత మారినట్లయితే, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి.
● దయచేసి ఇన్స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
పవర్ నెట్వర్క్ పల్స్ ఉత్పత్తుల జోక్యాన్ని నిరోధించే పరిష్కారాలు:
ప్రాంతీయ జోక్యం పవర్ నెట్వర్క్ యొక్క వ్యత్యాసం కారణంగా, జోక్యం యొక్క పల్స్ అనిశ్చితంగా ఉంది, కాబట్టి వినియోగదారుని ఉపయోగిస్తున్నప్పుడు గరిష్టంగా సెన్సిటివ్ని సర్దుబాటు చేయమని సూచించబడలేదు.
సూచన:దయచేసి తగిన దూరంలో సెన్సిటివ్ని ఇన్స్టాల్ చేయండి మరియు సర్దుబాటు చేయండి, తప్పుగా పనిచేయకుండా నిరోధించడానికి గరిష్ట సున్నితత్వాన్ని సెట్ చేయవద్దు.
మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
