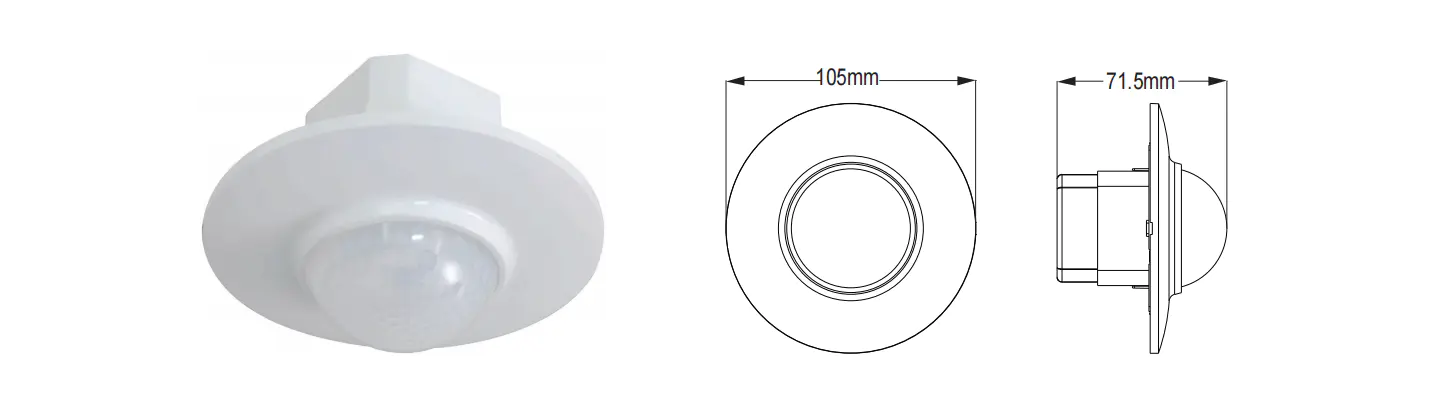

PD-PIR200A 360° సీలింగ్ ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్

సారాంశం

ఉత్పత్తి కొత్త పొదుపు-శక్తి స్విచ్, ఇది మంచి సున్నితత్వ డిటెక్టర్, ఇంటిగ్రేటెడ్ సర్క్యూట్ మరియు SMTని స్వీకరిస్తుంది. ఇది ఆటోమేటిజం, అనుకూలమైన సురక్షితమైన, ఆదా-శక్తి మరియు ఆచరణాత్మక విధులను సేకరిస్తుంది. లోపల ఉన్న ఒక డిటెక్టర్ విస్తృత శ్రేణి గుర్తింపు ఫీల్డ్‌ను కంపోజ్ చేస్తుంది, ఇది మానవుడి నుండి వచ్చే ఇన్‌ఫ్రారెడ్ శక్తిని కంట్రోల్-సిగ్నల్ సోర్స్‌గా వినియోగిస్తుంది, ఇది డిటెక్షన్ ఫీల్డ్‌లోకి ప్రవేశించినప్పుడు ఒకేసారి లోడ్‌ను ప్రారంభించగలదు. ఇది పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు. ఇది ఇన్‌స్టాల్ చేయడం సులభం మరియు విస్తృతంగా ఉపయోగించబడుతుంది, పవర్ షో మరియు డిటెక్టింగ్ షో యొక్క విధులను కలిగి ఉంటుంది.

స్పెసిఫికేషన్లు

శక్తి మూలం	220-240VAC/100-130VAC	పవర్ ఫ్రీక్వెన్సీ	50/60Hz
రెసిస్టివ్ లోడ్	గరిష్టంగా 1200W. 230V/600W గరిష్టంగా. 110V	సమయ సెట్టింగ్:	నిమి: 8±3సెకన్లు గరిష్టం: 7±2నిమి (సర్దుబాటు)
డిటెక్షన్ కోణం	360º	గుర్తింపు పరిధి (22°C)	8మీ గరిష్టం.(డయా.) (సర్దుబాటు)
కాంతి నియంత్రణ	<3LUX-డేలైట్ (సర్దుబాటు)	పని ఉష్ణోగ్రత	-10°C~+40°C
విద్యుత్ వినియోగం	0.45W (స్టాటిక్ 0.1W)	సంస్థాపన ఎత్తు	2.5~3.5మీ
గుర్తింపు కదలిక వేగం	0.6-1.5మీ/సె	పని తేమ	<93%RH

గమనిక: వివిధ లోడ్లు సమాంతరంగా ఉపయోగించినప్పుడు, దాని లక్షణాలను పూర్తిగా అర్థం చేసుకోవడం అవసరం లోడ్, మరియు ముఖ్యంగా పెద్ద ఇన్‌రష్ కరెంట్‌తో లోడ్ రిలేకి అకాల నష్టాన్ని కలిగిస్తుంది ఇండక్టర్ లోపల. ఉపయోగించబడుతున్న లోడ్ గురించి చాలా అనిశ్చితి ఉంటే, అప్‌గ్రేడ్ చేయబడింది ఇన్‌రష్ కరెంట్‌ను తట్టుకునేలా ప్రత్యేకంగా రూపొందించిన సంస్కరణను అనుకూలీకరించవచ్చు.

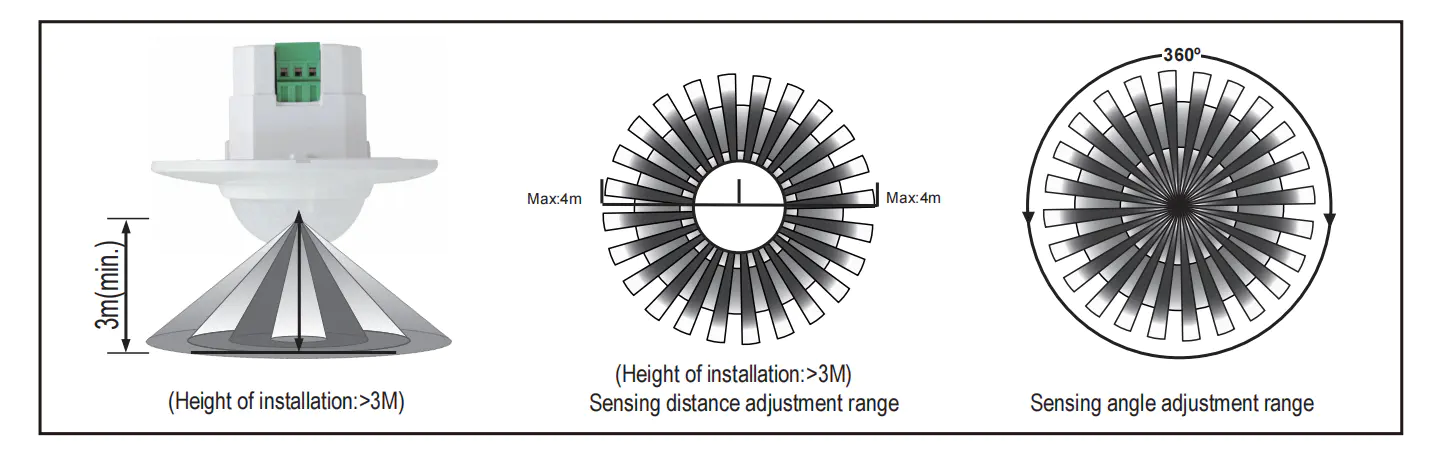

సెన్సార్ సమాచారం

ఫంక్షన్

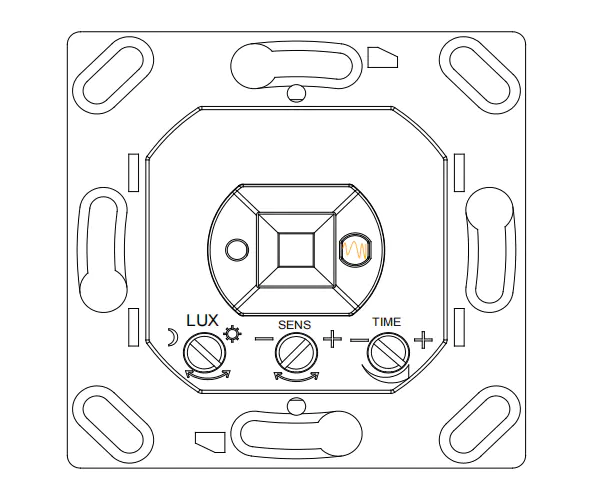

· పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించండి. మీ కోరిక ప్రకారం కాంతి నియంత్రణను సర్దుబాటు చేయవచ్చు: సూర్యునికి మారినప్పుడు (గరిష్టంగా), ఇది పగటిపూట మరియు రాత్రి పని చేస్తుంది. చంద్రుని (నిమి)కి మారినప్పుడు, ఇది 3LUX పరిస్థితుల కంటే తక్కువ సమయంలో మాత్రమే పని చేస్తుంది. సర్దుబాటు కోసం, దయచేసి పరీక్షా విధానాన్ని చూడండి.
ఇన్‌స్టాలేషన్ స్థానం మరియు డిటెక్షన్ ఫీల్డ్ ప్రకారం డిటెక్షన్ పరిధిని సెట్ చేయవచ్చు.
డిటెక్షన్ షో: సిగ్నల్ అందుకున్నప్పుడు LED సెకనుకు రెండు సార్లు ఫ్లాష్ అవుతుంది.
· సమయ సెట్టింగ్ నిరంతరం జోడించబడుతుంది: ఇది మొదటి ఇండక్టర్ తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌ను స్వీకరించినప్పుడు, అది మిగిలిన మొదటి సారి బేసిక్ సెట్టింగ్‌లో మరోసారి సమయాన్ని గణించండి.(సమయాన్ని సెట్ చేయండి)
·సమయ సెట్టింగ్ సర్దుబాటు: ఇది మీ కోరిక ప్రకారం సెట్ చేయబడుతుంది. కనిష్టంగా 8±3 సెకన్లు; గరిష్టంగా 7±2నిమి.

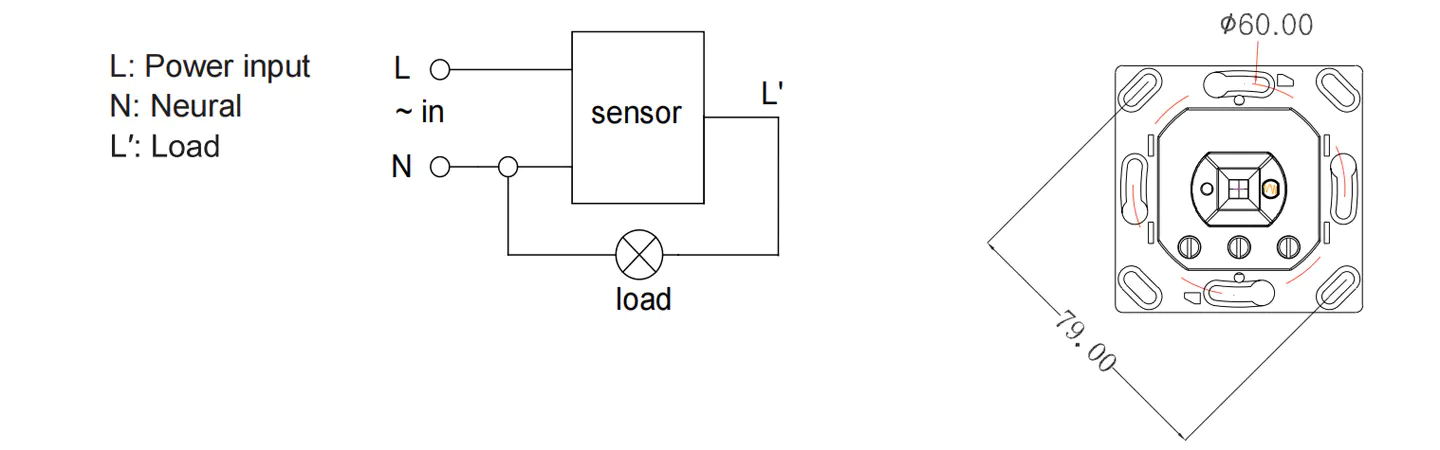

కనెక్షన్-వైర్ రేఖాచిత్రం



శ్రద్ధ: ఈ ఉత్పత్తిని ఉపయోగించినప్పుడు, దయచేసి మీకు అవసరమైన తగిన స్థానానికి సున్నితత్వాన్ని సర్దుబాటు చేయండి, దయచేసి ఉత్పత్తిని నివారించడానికి సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు సాధారణంగా తప్పు కదలిక వల్ల పని జరుగుతుంది. ఎందుకంటే సున్నితత్వం చాలా ఎక్కువగా ఉంటుంది కాబట్టి గాలి వీచే ఆకులు & కర్టెన్లు, చిన్న జంతువులు మరియు పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యం ద్వారా తప్పు కదలికను సులభంగా గుర్తించవచ్చు. ఉత్పత్తిని నడిపించే వారందరూ పనిచేయదు సాధారణంగా !
ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.

గమనికలు

ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన వ్యక్తి ద్వారా ఇన్స్టాల్ చేయబడాలి.
అశాంతి వస్తువులపై దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి.
డిటెక్షన్ విండో ముందు డిటెక్షన్‌ను ప్రభావితం చేసే అడ్డంకి మరియు కదిలే వస్తువు ఉండకూడదు.
ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైన గాలి ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి.
మీ భద్రతను దృష్టిలో ఉంచుకుని, ఇన్‌స్టాలేషన్ తర్వాత మీకు అడ్డు వచ్చినప్పుడు దయచేసి కవర్‌ను తెరవకండి.
ఉత్పత్తి మరియు సూచనల మధ్య వ్యత్యాసం ఉంటే, దయచేసి ఉత్పత్తిని ప్రధానంగా చూడండి.

కొంత సమస్య మరియు పరిష్కార మార్గం

లోడ్ పనిచేయదు:
a.దయచేసి పవర్ మరియు లోడ్ కనెక్ట్ సరిగ్గా ఉందో లేదో తనిఖీ చేయండి.
b.లోడ్ బాగా ఉందో లేదో తనిఖీ చేయండి.
c.వర్కింగ్ లైట్ కాంతి-నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

సున్నితత్వం తక్కువగా ఉంది:
a.దయచేసి సంకేతాలను స్వీకరించడాన్ని ప్రభావితం చేయడానికి డిటెక్షన్ విండో ముందు అడ్డంకులు ఉంటే తనిఖీ చేయండి.
b.దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి.
c.దయచేసి సిగ్నల్స్ సోర్స్ డిటెక్షన్ ఫీల్డ్‌లలో ఉందో లేదో తనిఖీ చేయండి.
d.దయచేసి ఇన్‌స్టాలేషన్ ఎత్తు సూచనలో చూపిన ఎత్తుకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
ఇ.దయచేసి కదిలే ధోరణి సరైనదేనా అని తనిఖీ చేయండి.

సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
a. డిటెక్షన్ ఫీల్డ్‌లలో నిరంతర సంకేతాలు ఉన్నాయో లేదో తనిఖీ చేయండి.
బి. సమయ సెట్టింగ్ చాలా పొడవుగా సెట్ చేయబడిందో లేదో తనిఖీ చేయండి.
సి. శక్తి సూచనలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
డి. ఉష్ణోగ్రత మార్పు స్పష్టంగా సెన్సార్‌కు దగ్గరగా ఉందో లేదో తనిఖీ చేయండి, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి



వివిధ వాతావరణాలలో ఉపయోగించినప్పుడు, దయచేసి సున్నితత్వాన్ని అత్యధికంగా సర్దుబాటు చేయవద్దు.
ఎందుకంటే ఇది సులభంగా పనిచేయకపోవడానికి దారితీస్తుంది.
●దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
●దయచేసి ఇన్‌స్టాలేషన్ మరియు రిమూవల్ ఆపరేషన్‌లకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
●భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
●సక్రమమైన ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము. ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
