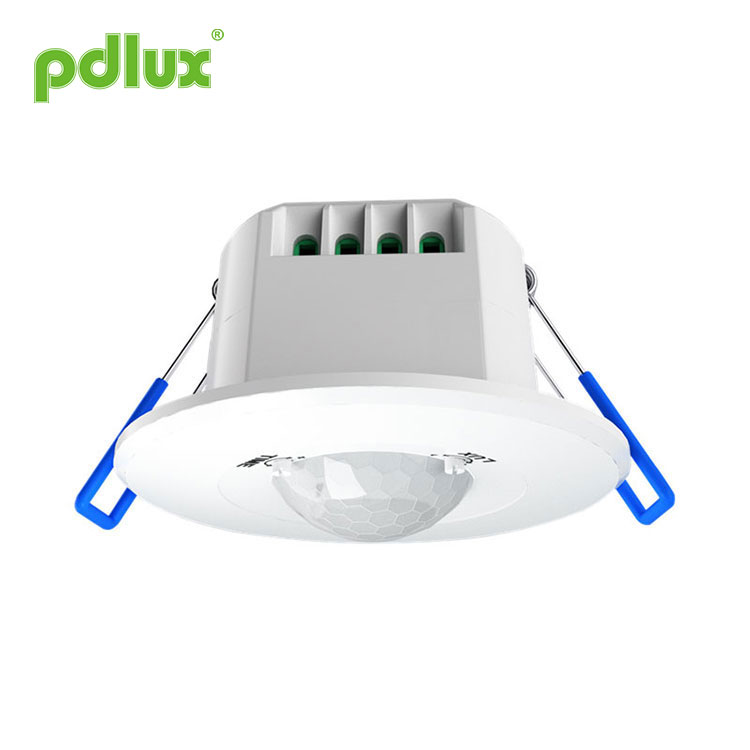

PD-PIR601 సిరీస్ ఇన్ఫ్రారెడ్ సెన్సార్ ఇన్స్ట్రక్షన్
మా నుండి PD-PIR601 సిరీస్ ఇన్ఫ్రారెడ్ సెన్సార్ సూచనలను కొనుగోలు చేయడానికి స్వాగతం. కస్టమర్ల నుండి వచ్చే ప్రతి అభ్యర్థనకు 24 గంటల్లో ప్రత్యుత్తరం ఇవ్వబడుతుంది.
మోడల్:PD-PIR601
విచారణ పంపండి
PD-PIR601 సిరీస్ ఇన్ఫ్రారెడ్ సెన్సార్ ఇన్స్ట్రక్షన్
సారాంశం
ప్రాథమిక వెర్షన్
PD-PIR601B:ఉత్పత్తి అనేది అధిక-సున్నితత్వ డిటెక్టర్లను ఉపయోగించే కొత్త రకం శక్తి-పొదుపు లైటింగ్ స్విచ్; ఇది ఆటోమేషన్, సౌలభ్యం, భద్రత, ఇంధన ఆదా మరియు ఆచరణాత్మక వినియోగాన్ని ఏకీకృతం చేస్తుంది; పెద్ద-స్థాయి గుర్తింపు ప్రాంతం ఎగువ మరియు దిగువ, ఎడమ మరియు కుడి సేవా ప్రాంతాలతో కూడి ఉంటుంది; ఇది మానవ శరీరం విడుదల చేసే ఇన్ఫ్రారెడ్ శక్తిని నియంత్రణ సిగ్నల్ సోర్స్గా ఉపయోగిస్తుంది, ఎవరైనా గుర్తించే ప్రాంతంలోకి ప్రవేశించినప్పుడు, నియంత్రిత లోడ్ని వెంటనే ప్రారంభించవచ్చు; ఇది పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు; ఇది ఇన్స్టాల్ చేయడం సులభం మరియు విస్తృత శ్రేణి ఉపయోగం ఉంది.
గమనిక: ఆలస్యాన్ని కనిష్ట స్థాయికి సర్దుబాటు చేసినప్పుడు, గుర్తించే పరిధిని పెంచడానికి హోస్ట్కు సహాయం చేయడానికి దీన్ని స్లేవ్ మెషీన్గా ఉపయోగించవచ్చు.
జీరో-క్రాసింగ్ వెర్షన్
PD-PIR601B-Z:ప్రాథమిక వెర్షన్ యొక్క ఫంక్షన్ ఆధారంగా, స్విచ్ సమాచారాన్ని ఖచ్చితంగా గణించడానికి MCUని ఉపయోగించడం మరియు సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద ఆన్ చేయడానికి రిలే నియంత్రించబడుతుంది. ఇది బలమైన యాంటీ-ఇంపాక్ట్ కరెంట్ సామర్థ్యాన్ని కలిగి ఉంది, తద్వారా ప్రతి లోడ్ సైన్ వేవ్ యొక్క జీరో పాయింట్కి కనెక్ట్ చేయబడుతుంది. సర్జ్ కరెంట్ సమస్యపై సైన్ వేవ్ హై వోల్టేజ్లోని సాంప్రదాయ నియంత్రణ మోడ్ను నివారించండి, ప్రత్యేకించి లోడ్ అధిక వోల్టేజ్ డ్యామేజ్ రిలే ప్రభావంతో పెద్ద కెపాసిటీ కెపాసిటర్ను కలిగి ఉంటుంది, ఇది సాంప్రదాయ ఉత్పత్తులతో పోల్చదగినది కాదు.
ఏ రకమైన లోడ్ అయినా కనెక్ట్ చేయబడవచ్చు.ఇది ఇన్స్టాల్ చేయడం సులభం మరియు విస్తృత శ్రేణిని కలిగి ఉంటుంది.
PD-PIR601P-Z:LX-601B-Z ఫంక్షన్లో, పూర్తి వోల్టేజ్, విద్యుత్ సరఫరా R/S బాహ్య స్విచ్ పోర్ట్ (స్లేవ్, మాస్టర్ కంట్రోలర్ నియంత్రణ) జోడించండి; మరియు ఇన్ఫ్రారెడ్ రిమోట్ కంట్రోల్ అడ్జస్ట్మెంట్ ఫంక్షన్, తద్వారా యూజర్లకు మెరుగైన వినియోగ అనుభవం ఉంటుంది.
స్పెసిఫికేషన్లు
PD-PIR601B:
శక్తి మూలం: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
రేట్ చేయబడిన లోడ్: 800W Max.tungsten (220-240VAC 50/60Hz)
150W Max.ఫ్లోరోసెంట్ & LED (220-240VAC 50/60Hz)
400W Max.tungsten (100-130VAC 50/60Hz)
75W Max.ఫ్లోరోసెంట్ & LED (100-130VAC 50/60Hz)
సమయ సెట్టింగ్: కనిష్టం: 8±3 సెకన్లు గరిష్టం: 7±2నిమి (సర్దుబాటు)
కాంతి నియంత్రణ: <10LUX~2000LUX (సర్దుబాటు)
గుర్తింపు పరిధి: 3 x 5 మీ (రేడీ.)
గుర్తింపు కోణం: ఓవల్
ఇంద్రియ చలన వేగం: 0.6~1.5మీ/సె
సంస్థాపన ఎత్తు: 2.5-4.5మీ
పని ఉష్ణోగ్రత: -10°C~+40°C
విద్యుత్ వినియోగం: 0.6W
PD-PIR601B-Z:
శక్తి మూలం: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
అన్ని లోడ్లు: 1200W గరిష్టం. (220-240VAC 50/60Hz)
800W గరిష్టం. (100-130VAC 50/60Hz)
సమయ సెట్టింగ్: కనిష్టం: 8±3 సెకన్లు గరిష్టం: 7±2నిమి (సర్దుబాటు)
కాంతి నియంత్రణ: <10LUX~2000LUX (సర్దుబాటు)
గుర్తింపు పరిధి: 3 x 5 మీ (రేడీ.)
గుర్తింపు కోణం: ఓవల్
ఇంద్రియ చలన వేగం: 0.6~1.5మీ/సె
సంస్థాపన ఎత్తు: 2.5-4.5మీ
పని ఉష్ణోగ్రత: -10°C~+40°C
విద్యుత్ వినియోగం: 0.6W
PD-PIR601P-Z:
శక్తి మూలం: 100-277VAC 50/60Hz
అన్ని లోడ్లు: 1200W గరిష్టం. (220-277VAC 50/60Hz)
800W గరిష్టం. (100-130VAC 50/60Hz)
సమయ సెట్టింగ్: 10సె -12నిమి (సర్దుబాటు)
కాంతి నియంత్రణ: <10LUX~2000LUX (సర్దుబాటు)
గుర్తింపు పరిధి: 5 x 5 మీ (రేడీ.)
గుర్తింపు కోణం: వృత్తాకారంలో
ఇంద్రియ చలన వేగం: 0.6~1.5మీ/సె
సంస్థాపన ఎత్తు: 2.5-4.5మీ
పని ఉష్ణోగ్రత: -10°C~+40°C
విద్యుత్ వినియోగం: <0.5W
గమనిక
1. గుర్తింపు దూరం యొక్క పరిసర ఉష్ణోగ్రత 22-24℃, మరియు ఉష్ణోగ్రత పెరిగేకొద్దీ గుర్తింపు దూరం తగ్గుతుంది;
2. ఇన్స్టాలేషన్ ఎత్తు భిన్నంగా ఉంటుంది, డిటెక్షన్ దూరం వ్యాసార్థం భిన్నంగా ఉంటుంది. ఈ ఉత్పత్తిని 2.5-4.5 మీటర్ల ఎత్తులో ఇన్స్టాల్ చేయాలని సిఫార్సు చేయబడింది మరియు మీరు ప్రత్యేక పరిస్థితుల్లో దీన్ని 6 మీటర్లకు పెంచడానికి ప్రయత్నించవచ్చు;
3. 601B-Z మరియు 601P-Z లు డిజిటల్ సిస్టమ్ నియంత్రణలు, మెరుగుపరచడానికి అదనపు గది. కస్టమర్ అవసరాలకు అనుగుణంగా సున్నితత్వాన్ని అప్గ్రేడ్ చేయవచ్చు; ఉమ్మడి నియంత్రణ పోర్ట్ మరియు P పోర్ట్ జోడించవచ్చు; ఆలస్యం సమయాన్ని అవసరమైన విధంగా అప్గ్రేడ్ చేయవచ్చు.
సెట్టింగ్ విధానం: పొటెన్షియోమీటర్
మీ అవసరాన్ని తీర్చడానికి ముందు విలువలను సర్దుబాటు చేయడానికి సమయం పట్టవచ్చు.
(1) కాంతి నియంత్రణ సెట్టింగ్
పని చేసే ప్రకాశం విలువను <10-2000LUX పరిధిలో సర్దుబాటు చేయవచ్చు.
యాంటీ-క్లాక్వైజ్ చివరి వరకు స్పిన్ చేసినప్పుడు కనిష్టంగా మరియు సవ్యదిశలో చివరి వరకు తిరిగినప్పుడు గరిష్టంగా.
(2) సమయ సెట్టింగ్
యాంటీ-క్లాక్ వైజ్ చివరి వరకు స్పిన్ చేసినప్పుడు కనిష్టం మరియు సవ్యదిశలో చివరి వరకు తిరిగినప్పుడు గరిష్టం.
PD-PIR601B:కనిష్టం: 8±3 సెకన్లు గరిష్టం: 7±2నిమి (సర్దుబాటు చేయదగినది) PD-PIR601B-Z: కనిష్ట: 8±3సెకన్లు గరిష్టం: 7±2నిమి (సర్దుబాటు)
PD-PIR601P-Z: 10సెకన్లు-12నిమి (సర్దుబాటు)
గమనిక: లైట్ ఆఫ్ అయిన తర్వాత, అది మళ్లీ గ్రహించడానికి దాదాపు 4 సెకన్ల పాటు వేచి ఉండాలి. ఈ సమయం ముగిసిన తర్వాత సిగ్నల్ గుర్తించబడినప్పుడు మాత్రమే లైట్ ఆన్ అవుతుంది.
ఆలస్యం సర్దుబాటు యొక్క సరైన ఉపయోగం: సెన్సార్ మానవ కదలికలను గుర్తించిన తర్వాత లైట్ ఆన్ చేయడం నుండి ఆటోమేటిక్గా లైట్ ఆఫ్ అయ్యే వరకు ఆలస్య సమయాన్ని సర్దుబాటు చేయడానికి ఉపయోగించబడుతుంది. వినియోగదారులు వాస్తవ అవసరాలకు అనుగుణంగా సర్దుబాటు చేయవచ్చు. ఇన్ఫ్రారెడ్ సెన్సార్ ఉత్పత్తులు నిరంతర సెన్సింగ్ ఫంక్షన్ను కలిగి ఉంటాయి కాబట్టి, క్లుప్తంగా చెప్పాలంటే, ఆలస్య సమయం ముగిసేలోపు సెన్సార్ ఏ సమయంలోనైనా సిస్టమ్ రీ-టైమింగ్ చేస్తుంది. వ్యక్తులు గుర్తించే పరిధిలోకి వెళ్లేంత వరకు, లైట్ ఆఫ్ అవ్వదు. కాబట్టి, ఎనర్జీని ఆదా చేయడానికి వినియోగదారులు ఆలస్య సమయాన్ని వీలైనంత తక్కువగా సర్దుబాటు చేయడానికి ప్రయత్నించాలని సిఫార్సు చేయబడింది.
సెన్సార్ సమాచారం
కనెక్షన్ -వైర్ రేఖాచిత్రం
ఇన్స్టాలేషన్ సమయంలో అందించిన వైరింగ్ రేఖాచిత్రం ప్రకారం.
R/S-ఎండ్ ఫంక్షన్: ఇండక్షన్ ఫంక్షన్ను మాన్యువల్గా ట్రిగ్గర్ చేయండి.
L - లైవ్ వైర్;
N - తటస్థ వైర్;
L' - లోడ్ వైర్;
శక్తితో L మరియు N కనెక్ట్ చేయండి;
L` మరియు N లను లోడ్తో కనెక్ట్ చేయండి.
R/S: ట్రిగ్గర్, L కి కనెక్ట్ చేయబడింది
PD-PIR601P-Z (మాస్టర్) + PD-PIR601B (బానిస)
సంస్థాపన
పవర్ ఆఫ్ చేయండి.
పవర్ కార్డ్ మరియు కంట్రోల్ కార్డ్లో థ్రెడ్ ట్యూబ్ను చొప్పించండి.
వైరింగ్ రేఖాచిత్రం ప్రకారం సెన్సార్కు విద్యుత్ సరఫరా మరియు లోడ్ని కనెక్ట్ చేయండి.
గమనికలు
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన వ్యక్తి దీన్ని ఇన్స్టాల్ చేయవచ్చు.
అశాంతి వస్తువులను ఇన్స్టాలేషన్ బేస్-ఫేస్గా పరిగణించలేము.
డిటెక్షన్ విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకులు లేదా అశాంతి వస్తువులు ఉండకూడదు.
గాలి ఉష్ణోగ్రత మార్పు జోన్ల దగ్గర దీన్ని ఇన్స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి.
మీరు ఇన్స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి.
1, రాకింగ్ ఆబ్జెక్ట్పై ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
2, గాలి ఎగిరిన వణుకుతున్న కర్టెన్ లోపం ప్రతిచర్యకు దారి తీస్తుంది. దయచేసి ఇన్స్టాల్ చేయడానికి తగిన స్థలాన్ని ఎంచుకోండి.
3, ట్రాఫిక్ రద్దీగా ఉండే చోట ఇన్స్టాల్ చేయబడితే ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
4, సమీపంలోని కొన్ని పరికరాల ద్వారా ఉత్పత్తి చేయబడిన స్పార్క్స్ లోపం ప్రతిచర్యకు దారి తీస్తుంది.
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి.
● భద్రతా ప్రయోజనాల కోసం, దయచేసి ఇన్స్టాలేషన్ మరియు తొలగింపు కార్యకలాపాలకు ముందు పవర్ను నిలిపివేయండి.
● సరికాని ఆపరేషన్ వల్ల ఏవైనా నష్టాలు సంభవిస్తే, తయారీదారు ఎటువంటి బాధ్యత తీసుకోరు.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం ఉద్దేశించబడింది, నోటీసు లేకుండా తయారీదారుకి ఏవైనా మార్పులు మరియు సవరణలు ఉన్నాయి!
కంపెనీ అనుమతి లేకుండా ఏదైనా ఇతర ప్రయోజనం కోసం సూచనల మాన్యువల్లోని కంటెంట్లను కాపీ చేయడం ఖచ్చితంగా నిషేధించబడింది.
