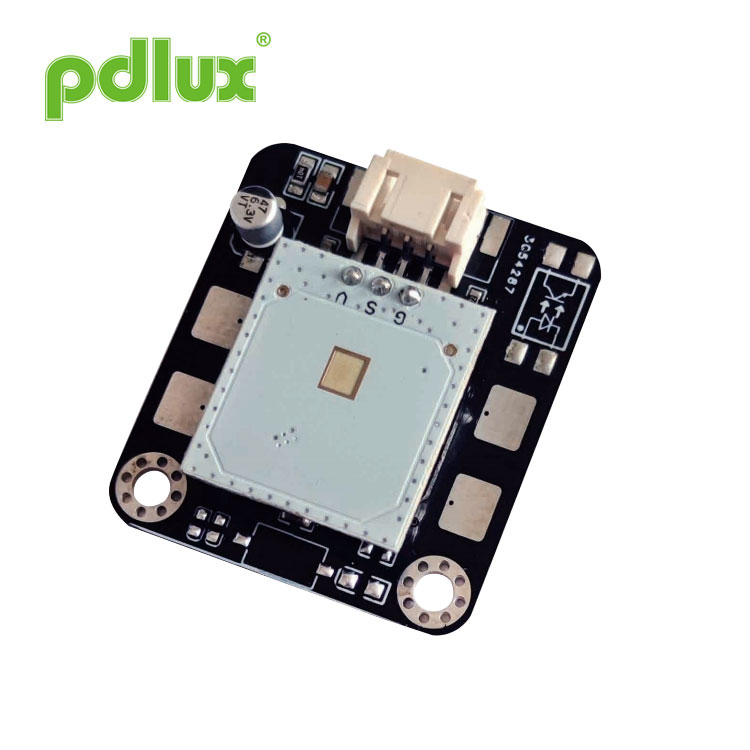

PD-V18-M1 అధునాతన మిల్లీమీటర్ వేవ్ సెన్సార్ టెక్నాలజీ

PD-V18-M1 మిల్లీమీటర్ వేవ్ సెన్సార్ అప్లికేషన్ కాంబినేషన్ మాడ్యూల్



సారాంశం

PD-V18-M1 అధునాతన మిల్లీమీటర్ వేవ్ సెన్సార్ టెక్నాలజీ మరియు నాన్-కాంటాక్ట్ కంట్రోల్ కోసం రూపొందించబడిన యాంప్లిఫికేషన్ సర్క్యూట్ + MCU. క్లోజ్-రేంజ్ వేవ్ సెన్సింగ్ కోసం దీనిని కంట్రోలర్ మాడ్యూల్ అని కూడా పిలుస్తారు. దీని అప్లికేషన్ దృశ్యాలు చాలా విస్తృతమైనవి, మీరు ఎలక్ట్రికల్ పనిని నియంత్రించవచ్చు లేదా 10-30cm యొక్క వివిధ కోణాల్లో మీ చేతి వేవ్‌తో ఆఫ్ చేయవచ్చు మరియు మీరు స్వింగ్‌ల సంఖ్యతో విభిన్న ప్రొడక్షన్‌లను కూడా రూపొందించవచ్చు. ఉదాహరణకు: విద్యుత్ తలుపు తెరవడానికి ఒక స్వింగ్; లైటింగ్ సిస్టమ్‌ను తెరవడానికి రెండు స్వింగ్‌లు.
ముఖ్యంగా అంటువ్యాధి యొక్క బాప్టిజం తర్వాత, ప్రజలు పబ్లిక్ కాంటాక్ట్ స్విచ్‌కు హృదయపూర్వక ప్రతిఘటనను కలిగి ఉంటారు. ఈ కారణంగానే మేము వేవ్ సెన్సార్ సిస్టమ్‌ను అభివృద్ధి చేసాము, ఇది సారూప్య విద్యుత్ మరియు ఎలక్ట్రానిక్ ఉత్పత్తులకు కూడా వర్తింపజేయవచ్చు, కాబట్టి మీరు ఊహకు మరింత స్థలాన్ని కలిగి ఉంటారు.

ఫీచర్లు

ఇది నాన్-కాంటాక్ట్ కంట్రోల్ కోసం ప్రత్యేకంగా రూపొందించబడిన అప్లికేషన్ మాడ్యూల్. డిజైన్ ప్రారంభంలో, మేము వివిధ ఉత్పత్తులలో ఉత్పత్తుల యొక్క అనువర్తనాన్ని పూర్తిగా పరిగణించాము, కాబట్టి మేము ప్రత్యేకంగా మిల్లీమీటర్ వేవ్ మొబైల్ సెన్సార్ (24.125GHz) వాల్యూమ్‌ను అల్ట్రా-స్మాల్ సైజ్‌గా రూపొందించాము మరియు సిగ్నల్ యాంప్లిఫికేషన్ సర్క్యూట్ మరియు MCU ప్లాన్ చేయబడ్డాయి. ఒక PCB, ఇది కాంపాక్ట్ మరియు స్థిరంగా ఉంది. 10-30cm పరిధిలో వర్తించే మాడ్యూల్స్ చేతి వేవ్‌తో విద్యుత్ ఉపకరణాలను నియంత్రించగలవు. వినియోగదారులు అవసరమైన విధంగా వివిధ ఉత్పత్తులకు దీన్ని వర్తింపజేయవచ్చు. కస్టమర్ అవసరాలకు అనుగుణంగా సెన్సింగ్ దూరాన్ని అనుకూలీకరించవచ్చు.

సాంకేతిక పారామితులు

పరామితి	గమనికలు	కనిష్ట	టైప్ చేయండి	గరిష్టంగా	యూనిట్లు
సరఫరా వోల్టేజ్	Vcc	3.0	5.0	5.2	V
ప్రస్తుత వినియోగం	CC	10	18	20	mA
ఆపరేటింగ్ ఉష్ణోగ్రత	టాప్	-30~+85			℃
నిల్వ ఉష్ణోగ్రత	Tstg	-10		+60	℃
ఫ్రీక్వెన్సీ సెట్టింగ్	f	24.000	24.125	24.250	GHz
రేడియేటెడ్ పవర్ (EIRP)	పొట్టు	<2.0	<2.5	<3.0	mW
నిల్వ పరిసర తేమ	45%~65%				RH



సంస్థాపన

1. పరికరాలకు నష్టం జరగకుండా ఉండటానికి, జాగ్రత్త తీసుకోవాలి. నిల్వ, నిర్వహణ, అసెంబ్లీ మరియు పరీక్ష యొక్క అన్ని దశలలో ESD రక్షణ చర్యలు తీసుకోవాలి. ఈ మాడ్యూల్ యొక్క రాడార్ యాంటెన్నా మరియు పిన్‌లను తాకవద్దు మరియు కొలవడానికి మల్టీమీటర్‌తో పిన్‌లను తాకవద్దు.

2. అవుట్‌డోర్‌లో ఇన్‌స్టాల్ చేయబడిన PD-V18-M1 కోసం, డిటెక్టర్ వర్షం పడుతున్నప్పుడు రెయిన్‌డ్రాప్ సిగ్నల్‌ను గుర్తించగలదు. అంటే, వర్షపు రోజున ఆరుబయట అమర్చిన రాడార్ డిటెక్టర్ వర్షపు చినుకులను గుర్తించగలదు.

ప్రత్యేక రిమైండర్

ఉపయోగించిన మిల్లీమీటర్ వేవ్ సెన్సార్ కారణంగా, సెన్సార్ ముందు మెటల్ మెటీరియల్ ఉపయోగించబడదు మరియు ఇంజనీరింగ్ ప్లాస్టిక్‌ను హౌసింగ్ యొక్క పదార్థంగా ఉపయోగించాలి. ఇది ఒక చిన్న పవర్ సిగ్నల్ ట్రాన్స్‌సీవర్ అయినందున, కేసింగ్ యొక్క మందం కూడా సిగ్నల్ అటెన్యుయేషన్‌లో కొంత తేడాను కలిగి ఉంటుంది. ఆర్డర్ చేయడానికి ముందు, వినియోగదారు పూర్తిగా ఉపయోగం గురించి వివరించాలి పర్యావరణం మరియు అవసరాలు, మరియు అవసరమైతే, ఇన్‌స్టాల్ చేయవలసిన ఉత్పత్తులను మాకు అందించవచ్చు మరియు మేము వాటిని రూపొందించవచ్చు.

వివిధ ఉత్పత్తులపై ఉపయోగించినప్పుడు ఈ ఉత్పత్తి యొక్క ప్రభావం కొద్దిగా మారుతుంది. వినియోగదారులు సెన్సిటివిటీ ట్రిమ్మింగ్‌తో వెర్షన్‌ను ఆర్డర్ చేయమని అభ్యర్థించవచ్చు మరియు ప్రత్యేక అవసరాలను PDLUXతో ముందుగానే వివరించవచ్చు. వినియోగదారు యొక్క విభిన్న అవసరాలకు అనుగుణంగా విభిన్న సెన్సార్‌లు మరియు సాఫ్ట్‌వేర్ అల్గారిథమ్‌లను ఎంచుకోవచ్చు.ఈ మాడ్యూల్ 3V-5V జోక్యం లేని DC విద్యుత్ సరఫరాపై పనిచేయగలదు.

ఏమి జరగవచ్చు

గుర్తించే పరిధిలో కదులుతున్న వస్తువు లేనప్పుడు, పరీక్షించిన తప్పు ఆపరేషన్ సాధారణంగా ఒక శక్తివంతమైన జోక్యం వల్ల కలుగుతుంది. ఉదాహరణకు, సిరీస్లో పవర్ కార్డ్ ద్వారా జోక్యం; ఉదాహరణకు, మొబైల్ ఫోన్ల నుండి జోక్యం; ఉదాహరణకు, వెల్డింగ్ యంత్రాన్ని వెల్డింగ్ చేసేటప్పుడు ఆర్క్ వల్ల కలిగే బలమైన జోక్యం. దయచేసి ఉనికి కోసం పైన పేర్కొన్న జోక్యం మూలాలను ఒకటికి రెండుసార్లు తనిఖీ చేయండి.
పై రిమైండర్‌లను జాగ్రత్తగా చదివి అర్థం చేసుకోవాలని భావిస్తున్నారు.
