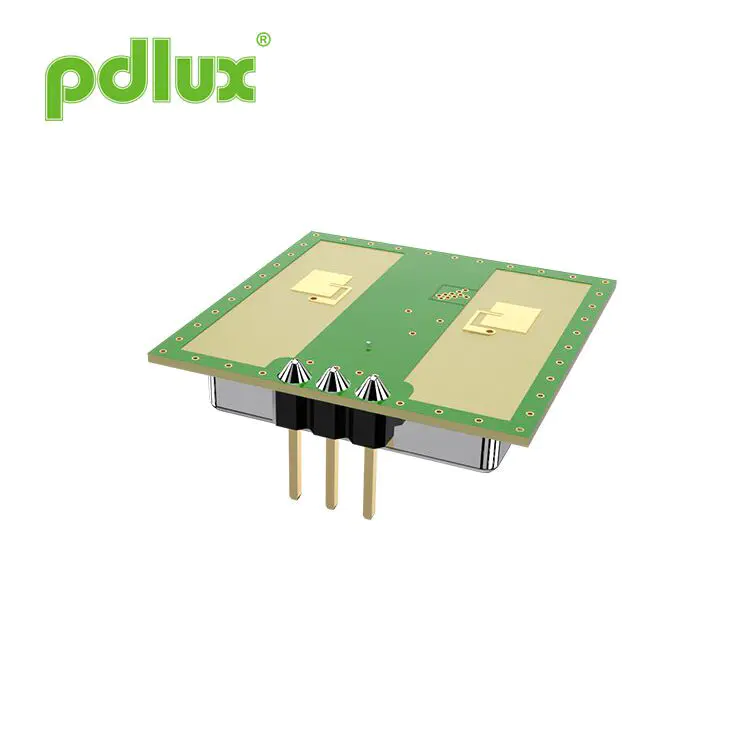

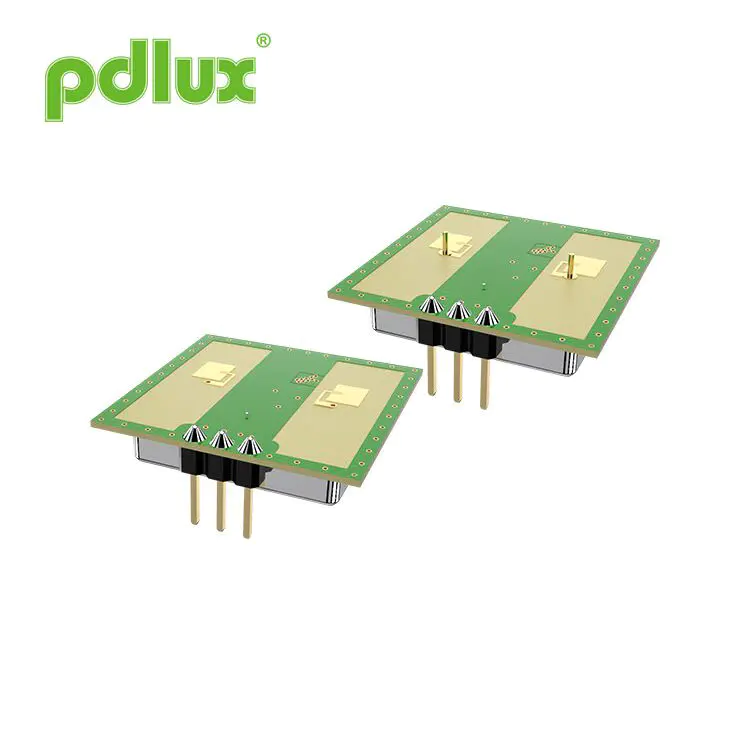

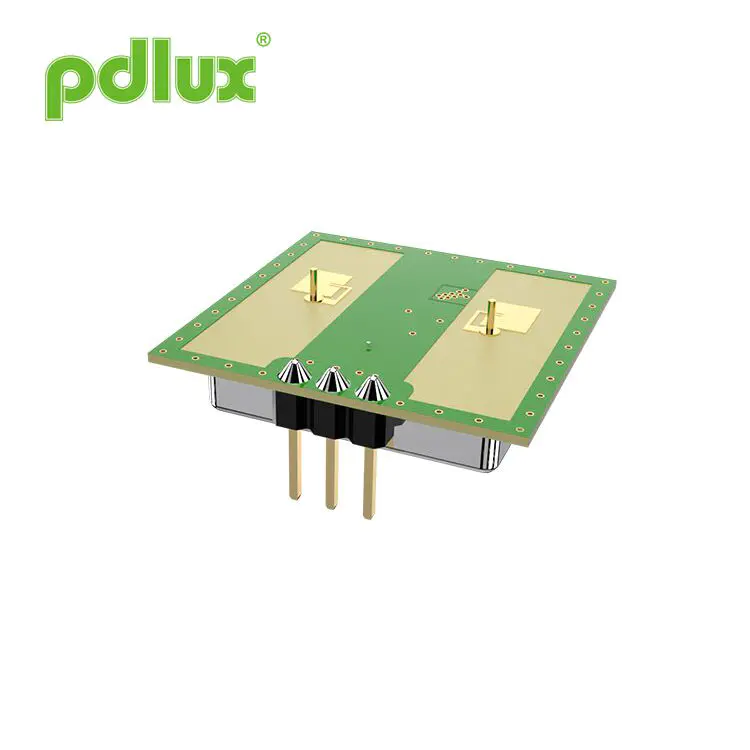

PDLUX PD-V12360A/B K- బ్యాండ్ స్మార్ట్ స్విచ్ & సెక్యూరిటీ కోసం హై-సెన్సిటివిటీ మోషన్ సెన్సార్

PDLUX PD-V12360A/B K- బ్యాండ్ స్మార్ట్ స్విచ్ & సెక్యూరిటీ కోసం హై-సెన్సిటివిటీ మోషన్ సెన్సార్ అనేది K- బ్యాండ్ 360 డిగ్రీల డిటెక్షన్ కోసం PDLUX యొక్క సాంకేతిక బృందం అభివృద్ధి చేసిన పేటెంట్ హై-సెన్సిటివిటీ సెన్సార్. ఇందులో V12360A మరియు V12360B ఉన్నాయి. A మరియు B ల మధ్య పనితీరు వ్యత్యాసం వేర్వేరు గుర్తింపు రేడియాలలో ఉంటుంది.

మోడల్:PD-V12360A/B

విచారణ పంపండి

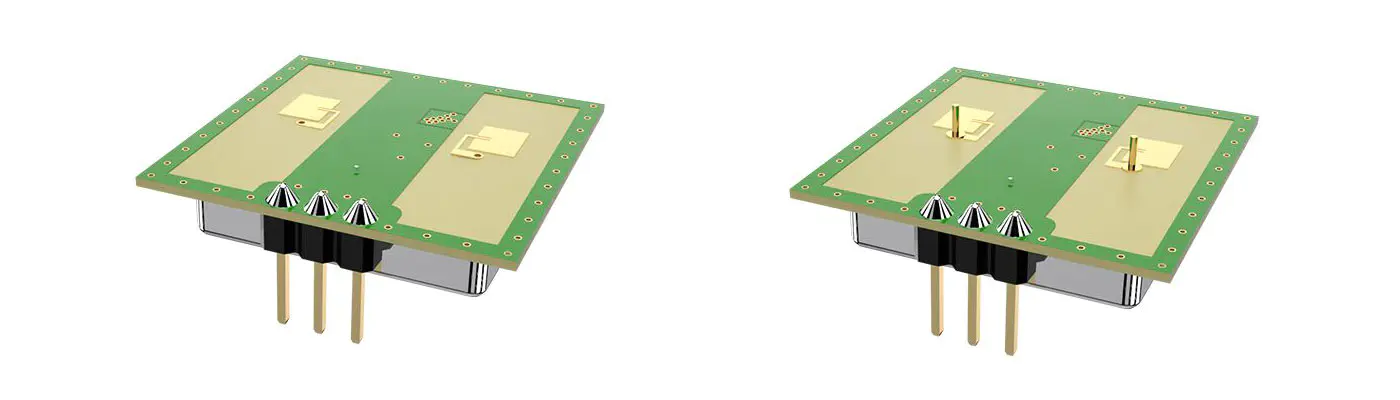

PD-V12360A/B 24.125GHZ మైక్రోవేవ్ మోషన్ సెన్సార్

PD-V12360A/B 24.125GHz Microwave Motion Sensor

అప్లికేషన్

.ఇంటెలిజెంట్ స్విచ్
.వాల్-హంగ్ స్విచ్
.చొరబాటుదారుడు గుర్తించండి

PD-V12360 సిరీస్ సెన్సార్ పేటెంట్ పొందిన హై-సెన్సిటివిటీ సెన్సార్, ఇది అభివృద్ధి చేసింది K- బ్యాండ్ 360 డిగ్రీల గుర్తింపు కోసం PDLUX యొక్క సాంకేతిక బృందం. స్మార్ట్ స్విచ్ & సెక్యూరిటీ కోసం ఈ PDLUX PD-V12360A/B K- బ్యాండ్ హై-సెన్సిటివిటీ మోషన్ సెన్సార్‌లో V12360A మరియు ఉన్నాయి V12360B. A మరియు B ల మధ్య పనితీరు వ్యత్యాసం వేర్వేరు గుర్తింపులో ఉంటుంది రేడియాలు. తక్కువ ఎత్తులో ఇన్‌స్టాల్ చేసినప్పుడు, V12360A యొక్క గుర్తించే కోణం దాని కంటే పెద్దది V12360B యొక్క. V12360A యొక్క 360 డిగ్రీల గుర్తింపు కోణం 120 డిగ్రీలు (దయచేసి చూడండి దిగువ ఉన్న బొమ్మకు), ఇది 5 కన్నా తక్కువ ఎత్తుతో ఉత్పత్తులను వ్యవస్థాపించడానికి ఉపయోగించవచ్చు మీటర్లు. V12360B యొక్క 360 డిగ్రీల గుర్తింపు కోణం 80 డిగ్రీలు, దీనిని ఉపయోగించవచ్చు 10 మీటర్ల కన్నా తక్కువ ఎత్తుతో ఉత్పత్తులను వ్యవస్థాపించడానికి. (దయచేసి కింది వాటిని చూడండి చిత్రం). దాని గుర్తింపు సున్నితత్వం యొక్క పొడిగింపు సిగ్నల్-టు-శబ్దం నిష్పత్తిపై ఆధారపడి ఉంటుంది MCU యొక్క వినియోగదారు మరియు ప్రోగ్రామ్ అల్గోరిథం రూపొందించిన యాంప్లిఫికేషన్ సర్క్యూట్. ఈ రకమైన అనలాగ్ సెన్సార్ యొక్క విస్తృత మరియు సౌకర్యవంతమైన అనువర్తన పరిధి కారణంగా. ఇది ఇప్పటికీ ఉంది విస్తృతంగా ఉపయోగించబడింది.

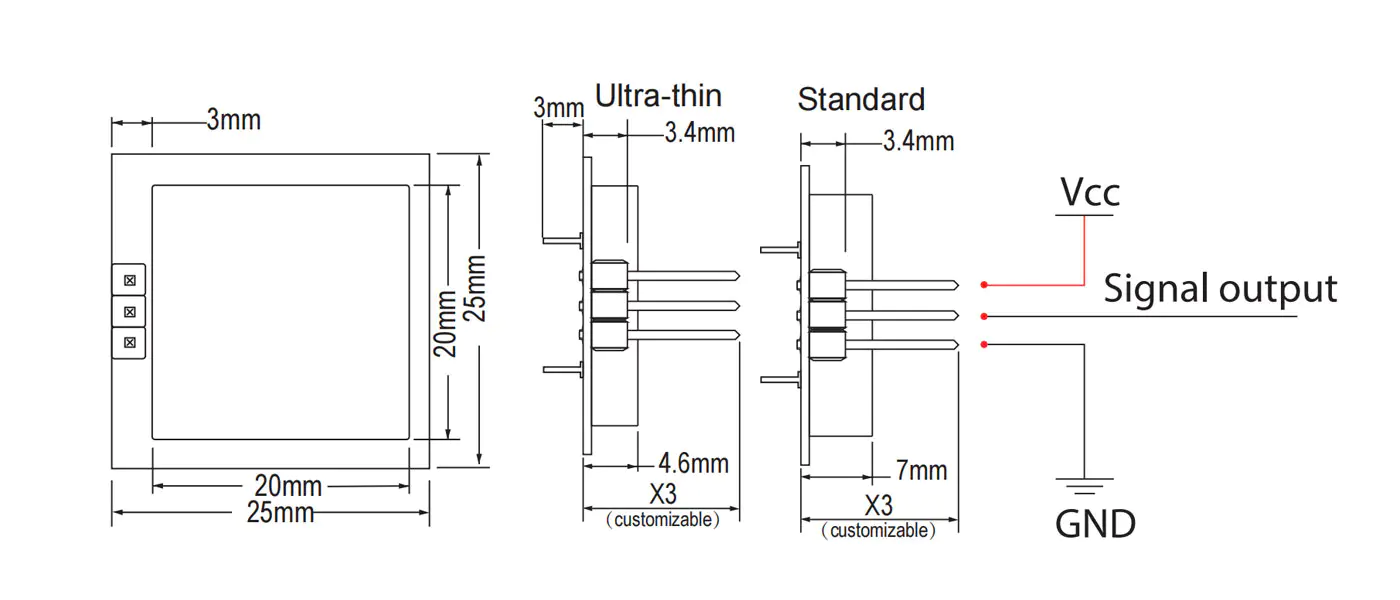

ఉత్పత్తుల పరిమాణం

>ఉత్పత్తుల పరిమాణం

డిటెక్షన్ పరిధి

Detection range

సాంకేతిక పారామితులు

పరామితి	గమనికలు	నిమి	TYP	గరిష్టంగా	యూనిట్లు
సరఫరా వోల్టేజ్	VCC	3.0	5.0	5.25	V
ప్రస్తుత వినియోగం	ఐసిసి	20	35	38	మా
ఆపరేషన్ మోడ్	పిడబ్ల్యుఎం చేత ఆధారితం, ఇది 3-15 ఎంఏ వద్ద పని చేసే కరెంట్‌ను నియంత్రించగలదు
పల్స్ వెడల్పు	Tpulse	10			μs
ఆపరేటింగ్ ఉష్ణోగ్రత	టాప్	-30 ~+85			℃
నిల్వ ఉష్ణోగ్రత	Tstg	-10		+60	℃
స్థిరమైన సమయం		<5			μSEC
శబ్దం		3.5	4.0	4.5	MVRMS
ఫ్రీక్వెన్సీ సెట్టింగ్	f	24.000	24.125	24.250	GHz
రేడియేటెడ్ పవర్ (Authp)	Pout	<2.0	<2.5	<3.0	MW
నిల్వ పరిసర తేమ	45%~ 65%				Rh

హెచ్చరిక: వాస్తవ గుర్తింపు పరిధి సర్క్యూట్ యొక్క సిగ్నల్ యాంప్లిఫికేషన్ లాభం, PCBA యొక్క మొత్తం లేఅవుట్ మరియు MCU యొక్క ప్రవేశం.

గమనిక 1: రేడియేటెడ్ ఉద్గారాలు FCC మరియు CE నియమాలను తీర్చడానికి రూపొందించబడ్డాయి.

గమనిక 2: అందుకున్న సిగ్నల్ బలం (RSS) మొత్తం 1 మార్గాల వద్ద 70DB యొక్క మార్గం నష్టం వద్ద కొలుస్తారు.

గమనిక 3: శబ్దం వోల్టేజీలను 10Hz నుండి 100Hz వరకు అవుట్పుట్ పోర్ట్ వద్ద, అనెకోయిక్ చాంబర్ లోపల కొలుస్తారు. గమనిక 4: పల్స్ ఆపరేషన్

ప్రత్యేక రిమైండర్

సర్క్యూట్ బోర్డ్ యొక్క మొత్తం మందం 0.52 మిమీ మాత్రమే. పిన్స్‌కు అధిక పార్శ్వ శక్తిని వర్తింపజేయడం వల్ల రాగి రేకు విరిగిపోతుంది. కారణం సెన్సార్ పనిచేయకపోవడం.
