PDLUX PD-V21 HF డాప్లర్ డిటెక్టర్ మైక్రోవేవ్ మాడ్యూల్ 24.125GHz మిల్లీమీటర్ వేవ్ రాడార్ సెన్సార్

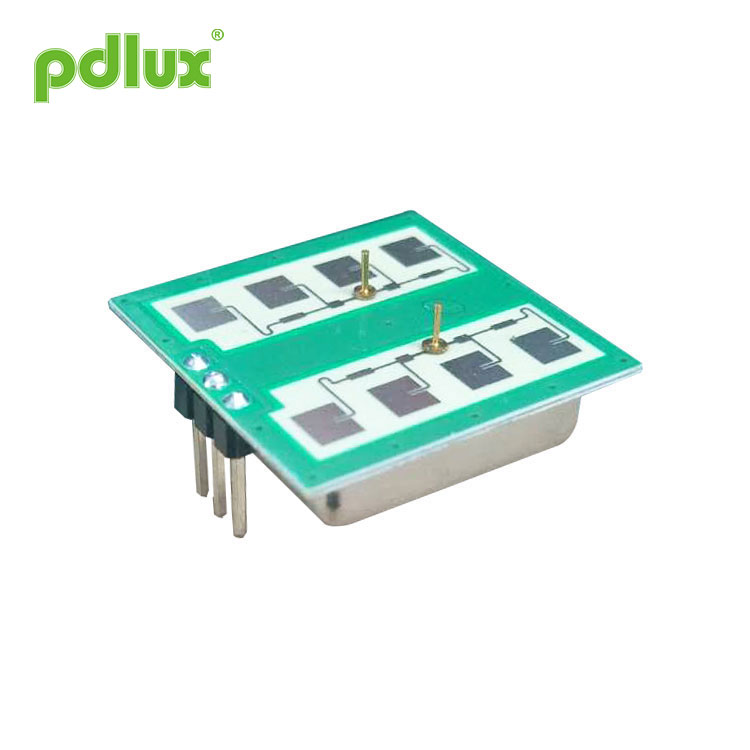

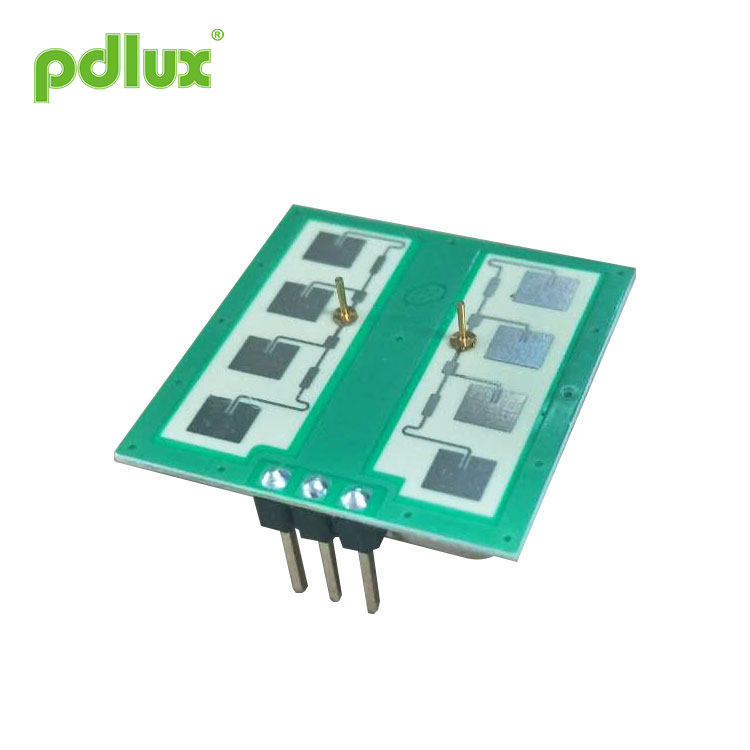

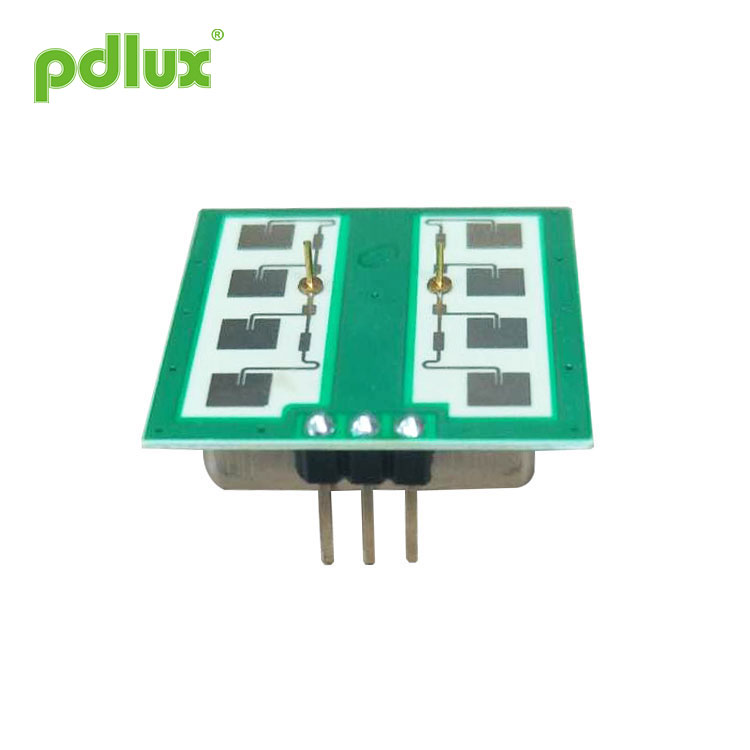

PDLUX PD-V21 HF డాప్లర్ డిటెక్టర్ మైక్రోవేవ్ మాడ్యూల్ 24.125GHz మిల్లీమీటర్ వేవ్ రాడార్ సెన్సార్ ఒక K- బ్యాండ్ బై-స్టాటిక్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్ .ఇది అంతర్నిర్మిత రెసొనేటర్ ఆసిలేటర్ (CRO) .ఈ మాడ్యూల్, V21 ఫ్లాట్ ప్లేన్ యాంటెన్నాను అనుసరిస్తుంది, తగినది గోడ మౌంటు కోసం. ఇది దాని ముందు సిగ్నల్ స్వీకరించే సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు దాని పార్శ్వ అంధ ప్రాంతాన్ని తగ్గిస్తుంది. దీని పనితీరు మార్కెట్‌లోని సెన్సార్ల కంటే మెరుగ్గా ఉంది.
మోడల్:PDLUX PD-V21
విచారణ పంపండి
PDLUX PD-V21 HF డాప్లర్ డిటెక్టర్ మైక్రోవేవ్ మాడ్యూల్ 24.125GHz మిల్లీమీటర్ వేవ్ రాడార్ సెన్సార్
 |
Application of PDLUX PD-V21 HF డాప్లర్ డిటెక్టర్ మైక్రోవేవ్ మాడ్యూల్ 24.125GHz మిల్లీమీటర్ వేవ్ రాడార్ సెన్సార్ ఇంటెలిజెంట్ స్విచ్ â— వాల్-హంగ్ స్విచ్ r చొరబాటుదారుడిని గుర్తించండి PDLUX PD-V21 HF డాప్లర్ డిటెక్టర్ మైక్రోవేవ్ మాడ్యూల్ 24.125GHz మిల్లీమీటర్ వేవ్ రాడార్ సెన్సార్ is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V21 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. ఈ మాడ్యూల్ ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలో ఆక్యుపెన్సీ సెన్సార్‌కు అనువైనది. ఇది సీలింగ్ మౌంట్ ఇంట్రూడర్ డిటెక్టర్లకు కూడా ఉపయోగించవచ్చు. EN 300440-V2.1.1 € EN 62479：2010 RED డైరెక్టివ్ - 2014/53 / EU ప్రకారం ఎఫ్‌సిసి పార్ట్ 15.249 ప్రకారం EN 62321 ప్రకారం, ROHS డైరెక్టివ్ - 2011/65 / EU రీచ్ డైరెక్టివ్ ప్రకారం - 1907/2006 / EC |
|
పరామితి |
గమనికలు |
కనిష్ట |
రకం |
గరిష్టంగా |
యూనిట్లు |
|
సరఫరా వోల్టేజ్ |
విసిసి |
3.0 |
5.0 |
5.25 |
V |
|
ప్రస్తుత వినియోగం |
ఐసిసి |
20 |
35 |
38 |
mA |
|
ఆపరేషన్ మోడ్ |
PWM చేత ఆధారితం, ఇది 3-15mA వద్ద పని ప్రవాహాన్ని నియంత్రించగలదు |
||||
|
పల్స్ వెడల్పు |
Tpulse |
10 |
.S |
||
|
నిర్వహణా ఉష్నోగ్రత |
టాప్ |
-30~+85+100（గరిష్టంగా.） |
℃ |
||
|
నిల్వ ఉష్ణోగ్రత |
Tstg |
-10 |
+60 |
℃ |
|
|
స్థిరమైన సమయం |
|
<5 |
Ec సెక |
||
|
ఫ్రీక్వెన్సీ సెట్టింగ్ |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
రేడియేటెడ్ పవర్ (EIRP) |
పౌట్ |
<2.0 |
<2.5 |
<3.0 |
mW |
|
నిల్వ పరిసర తేమ |
45% ~ 65% |
ఆర్‌హెచ్ |
|||
హెచ్చరిక: వాస్తవ గుర్తింపు పరిధి సర్క్యూట్ యొక్క సిగ్నల్ యాంప్లిఫికేషన్ లాభం, పిసిబిఎ యొక్క మొత్తం లేఅవుట్ మరియు ఎంసియు యొక్క ప్రవేశానికి సంబంధించినది.
గమనిక 1: రేడియేటెడ్ ఉద్గారాలు FCC నియమాలకు అనుగుణంగా రూపొందించబడ్డాయి.
గమనిక 2: స్వీకరించిన సిగ్నల్ స్ట్రెంత్ (RSS) 70dB యొక్క మొత్తం 1 వేస్ మార్గం నష్టం వద్ద కొలుస్తారు.
గమనిక 3: అనెకోయిక్ చాంబర్ లోపల, అవుట్పుట్ పోర్ట్ వద్ద శబ్దం వోల్టేజ్లను 10Hz నుండి 100Hz వరకు కొలుస్తారు.
గమనిక 4: పల్స్ ఆపరేషన్
