PDLUX PD24-V1 24.125GHz మైక్రోవేవ్ మోషన్ సెన్సార్ K- బ్యాండ్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్
PDLUX PD24-V1 24.125GHz మైక్రోవేవ్ మోషన్ సెన్సార్ K- బ్యాండ్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్‌కు నష్టం జరగకుండా జాగ్రత్తలు తీసుకోవాలి. నిల్వ, నిర్వహణ, అసెంబ్లీ మరియు పరీక్ష యొక్క అన్ని దశలలో ESD రక్షణ చర్యలు తీసుకోవాలి. ఈ మాడ్యూల్ యొక్క రాడార్ యాంటెన్నా మరియు పిన్‌లను తాకవద్దు మరియు కొలవడానికి మల్టీమీటర్‌తో పిన్‌లను తాకవద్దు.
మోడల్:PDLUX PD24-V1
విచారణ పంపండి
PDLUX PD24-V1 24.125GHz మైక్రోవేవ్ మోషన్ సెన్సార్ K- బ్యాండ్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్

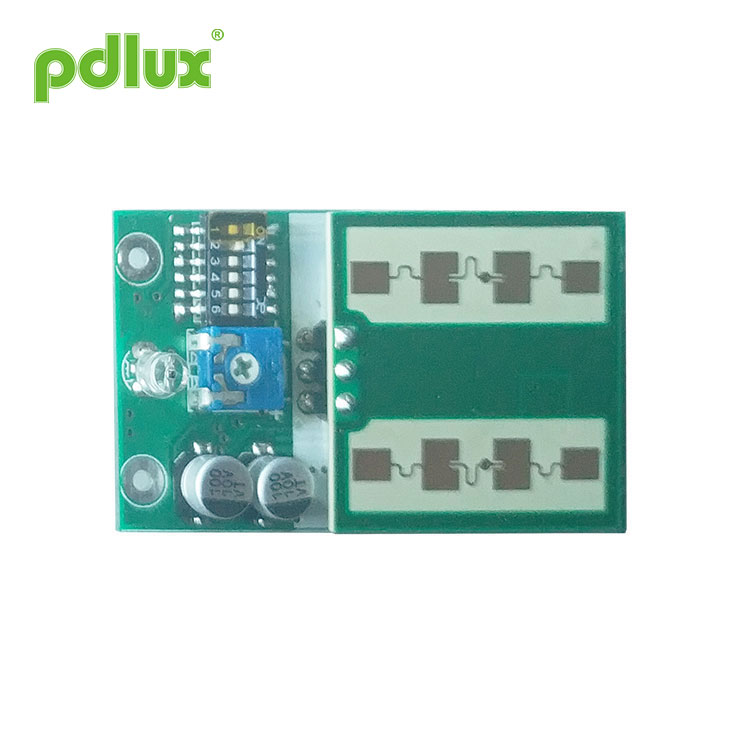

PD24-V1 అనేది 24.125GHz మైక్రోవేవ్ మోషన్ సెన్సార్, ఇది K- బ్యాండ్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్. ఇది మనమే రూపొందించిన ఫ్లాట్ యాంటెన్నా, ఇది మంచి మ్యాచింగ్ ట్రాన్స్మిషన్ మరియు రిసెప్షన్‌తో లేఅవుట్‌ను అభివృద్ధి చేస్తుంది. సెన్సార్ యొక్క ప్రధాన పౌన frequency పున్యం మరింత స్థిరంగా ఉంటుంది. ఇది మా డిజైన్ పేటెంట్, ఇది పరిసర ఉష్ణోగ్రత యొక్క విస్తృత శ్రేణికి అనుకూలంగా ఉంటుంది. తక్కువ శబ్దం, అధిక రిజల్యూషన్ మరియు అధిక సున్నితత్వంతో. అంతర్నిర్మిత యాంటీ స్టాటిక్ ఫంక్షన్. తక్కువ విద్యుత్ వినియోగ ప్రాసెసింగ్ మరియు అధిక ఖచ్చితత్వ MCU అంతర్గతంగా స్వీకరించబడతాయి. సాంప్రదాయ సారూప్య ఉత్పత్తులతో పోలిస్తే, పనితీరు మరింత స్థిరంగా మరియు నమ్మదగినదిగా ఉంటుంది. ఈ శ్రేణి సెన్సార్ మాడ్యూల్స్ ఆటోమేటిక్ లైటింగ్, సెక్యూరిటీ, ఆటోమేటిక్ డోర్స్ మరియు స్మార్ట్ హోమ్స్ కోసం అనువైనవి.
ప్రత్యేక ప్రయోజనాల కోసం కంపెనీ హై-స్పీడ్ మొబైల్ డిటెక్టర్లను కూడా అనుకూలీకరించవచ్చు. రాడార్ దూర డిటెక్టర్. రాడార్ ఉనికి డిటెక్టర్.
Feature Description of PDLUX PD24-V1 24.125GHz మైక్రోవేవ్ మోషన్ సెన్సార్ K- బ్యాండ్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్
G రాడార్ యొక్క పని సూత్రం ఆధారంగా 24GHz (ISM స్టాండర్డ్ ఫ్రీక్వెన్సీ బ్యాండ్) మోషన్ డిటెక్టర్.
Detection గరిష్ట గుర్తింపు దూరం 20 మీటర్లకు మించి ఉంటుంది. (సెన్సార్‌కి ముందుకు వెళ్ళేటప్పుడు గుర్తించే దూరం)
తక్కువ స్థిరమైన జోక్యం విద్యుత్ సరఫరా వాతావరణంలో సర్దుబాటు గుర్తించే దూరం.
Power తక్కువ విద్యుత్ వినియోగం: 3V వద్ద <2.5mA, 5V వద్ద <3.5mA.
＞ స్వరూపం పరిమాణం: 45.5 మిమీ (ఎల్) x 26 మిమీ (డబ్ల్యూ) x 13.8 మిమీ (హెచ్).
సాంకేతిక పారామితులు
|
పరామితి |
గమనికలు |
కనిష్ట |
రకం |
గరిష్టంగా |
యూనిట్లు |
|
సరఫరా వోల్టేజ్ |
విసిసి |
3.0 |
3.3 |
5.0 |
V |
|
ప్రస్తుత వినియోగం |
ఐసిసి |
2.5 |
3.0 |
3.5 |
mA |
|
అవుట్పుట్ కరెంట్ |
2.5 ~ 3.5mA（3 ~ 5V) |
||||
|
నిర్వహణా ఉష్నోగ్రత |
టాప్ |
-30 ~ + 85 |
℃ |
||
|
నిల్వ ఉష్ణోగ్రత |
Tstg |
-10 |
+60 |
℃ |
|
|
ఫ్రీక్వెన్సీ సెట్టింగ్ |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
రేడియేటెడ్ పవర్ (EIRP) |
పౌట్ |
<2.0 |
<2.5 |
<3.0 |
mW |
|
నిల్వ పరిసర తేమ |
45% ~ 65% RH |
||||
|
ఇంటర్ఫేస్ నిర్వచనం అప్లికేషన్ మాడ్యూల్ యొక్క ఇంటర్ఫేస్ 2.54 మిమీ 3 పిన్ పిచ్ ఉన్న పిన్ హెడర్ |
 |
Pin Dunction Description of PDLUX PD24-V1 24.125GHz మైక్రోవేవ్ మోషన్ సెన్సార్ K- బ్యాండ్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్
|
సంఖ్య |
పిన్ పేరు |
ఇన్పుట్ / అవుట్పుట్ |
వివరణ |
|
1 |
విసిసి |
ఇన్పుట్ |
వర్కింగ్ వోల్టేజ్: DC3-5V (తక్కువ-భంగం విద్యుత్ సరఫరా యొక్క సానుకూల ధ్రువం) |
|
2 |
సిగ్నల్ అవుట్పుట్ |
అవుట్పుట్ |
హై లెవల్ అవుట్పుట్ 500 ఎంఎస్ |
|
3 |
GND |
ఇన్పుట్ |
విద్యుత్ మైదానానికి కనెక్ట్ చేయండి (ప్రతికూల విద్యుత్ సరఫరా) |
Installation of PDLUX PD24-V1 24.125GHz మైక్రోవేవ్ మోషన్ సెన్సార్ K- బ్యాండ్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్
1. పరికరాలకు నష్టం జరగకుండా జాగ్రత్తలు తీసుకోవాలి. నిల్వ, నిర్వహణ, అసెంబ్లీ మరియు పరీక్ష యొక్క అన్ని దశలలో ESD రక్షణ చర్యలు తీసుకోవాలి. ఈ మాడ్యూల్ యొక్క రాడార్ యాంటెన్నా మరియు పిన్‌లను తాకవద్దు మరియు కొలవడానికి మల్టీమీటర్‌తో పిన్‌లను తాకవద్దు.
2. పిడి 24-వి 1 అవుట్డోర్లో వ్యవస్థాపించబడినప్పుడు, వర్షం పడుతున్నప్పుడు డిటెక్టర్ రైన్‌డ్రాప్ సిగ్నల్‌ను గుర్తించగలదు. అంటే, వర్షపు రోజున ఆరుబయట ఏర్పాటు చేసిన రాడార్ డిటెక్టర్ వర్షపునీటిని గుర్తించగలదు.
షెల్ ఇన్స్టాలేషన్ విధానం మరియు మెటీరియల్ ఎంపిక
సంస్థాపన సమయంలో, షెల్ లోహ పదార్థం లేదా లోహ పొరతో తయారు చేయబడదు; నాన్-కార్బన్ ప్లాస్టిక్ పదార్థాలు లేదా నురుగు ఉపయోగించవచ్చు.
సరైన పద్ధతి:
1. షెల్ ప్లాస్టిక్ పదార్థాలతో (ఎబిఎస్, పివిసి, మొదలైనవి) తయారు చేయబడినప్పుడు, షెల్ యొక్క మందం మరియు స్థలం సరిగ్గా అంచనా వేయబడుతుంది మరియు యాంటెన్నా యొక్క నిర్మాణంతో నేరుగా సంబంధం లేని విధంగా చుట్టబడి ఉంటుంది. రాడార్ యాంటెన్నా;
2. షెల్ నురుగు పదార్థంతో (స్టైపోపర్ లేదా ఇలాంటి పదార్థం వంటివి) తయారు చేసినప్పుడు, పదార్థం యొక్క సాపేక్ష విద్యుద్వాహక స్థిరాంకం 1 కి దగ్గరగా ఉండాలి.
తప్పు పద్ధతి:
1. యాంటెన్నాను రేకు లేదా కొన్ని లోహ భాగాలతో చుట్టండి;
2. యాంటెన్నా నిర్మాణాన్ని ఎలాంటి పెయింట్ లేదా వార్నిష్‌తో పిచికారీ చేయండి;
3. యాంటెన్నాను CFK షీట్ (వాహక) తో చుట్టండి;
4. ప్లాస్టిక్ పదార్థం కోరోడెడెన్నా నిర్మాణంతో ప్రత్యక్ష సంబంధంలో ఉంది (ఇది పాచ్ యొక్క ప్రతిధ్వనించే పౌన frequency పున్యంపై అధిక పర్మిటివిటీ ప్రభావాన్ని కలిగి ఉంటుంది);
5. అసమంజసమైన నిర్మాణం అసాధారణమైన రాడార్ సెన్సార్‌కు దారి తీస్తుంది మరియు గుర్తించే ప్రభావం అధ్వాన్నంగా ఉంటుంది.
Recommended Dimensions of Enclosure of PDLUX PD24-V1 24.125GHz మైక్రోవేవ్ మోషన్ సెన్సార్ K- బ్యాండ్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్
24GHz రాడార్ కోసం, అనుభవం ప్రకారం, షెల్ సుమారు 3 మిమీ మందంతో ప్లాస్టిక్ పదార్థంతో తయారు చేయవచ్చు మరియు రాడార్ యాంటెన్నా యొక్క ఉపరితలం నుండి 6 మిమీ దూరం ఉంచండి. మందమైన ప్లాస్టిక్ పదార్థాన్ని ఉపయోగించినట్లయితే, చొప్పించే నష్టం పెరుగుదలను పరిగణించాలి; అదే సమయంలో, చాలా మందంగా ఉన్న కేసు యాంటెన్నా నమూనాను ప్రభావితం చేస్తుంది.
