PD-PIR130 ఇన్‌ఫ్రారెడ్ సెన్సార్ ఇన్‌స్ట్రక్షన్

సారాంశం
PIR మోషన్ ప్రెజెన్స్ సెన్సార్ అనేది PIR సెన్సార్ స్విచ్, మానవుని నుండి వచ్చే ఇన్‌ఫ్రారెడ్ శక్తిని కంట్రోల్-సిగ్నల్ సోర్స్‌గా ఉపయోగిస్తుంది మరియు కాంతి పని చేయాలా వద్దా అని నిర్ణయిస్తుంది మరియు కాంతిని స్వయంచాలకంగా ఆన్ మరియు ఆఫ్‌ని నియంత్రిస్తుంది. సెన్సార్ పని చేయడానికి, కాంతి ఆన్ అవుతుంది; ఉన్నప్పుడుఇ డిటెక్షన్ ఫైల్ చేయబడి, సెట్టింగ్ సమయం చేరుకుంటుంది, కాంతి ఆఫ్ అవుతుంది. ఇది యాంబియంట్ లైట్ ప్రకాశాన్ని స్వయంచాలకంగా గుర్తించగలదు మరియు వాస్తవ అవసరానికి అనుగుణంగా విలువను సెట్ చేస్తుంది మరియు సర్దుబాటు చేస్తుంది. ఆంబియంట్ లైట్ ఇల్యూమినేషన్ విలువ సెట్టింగ్ విలువలో ఉన్నప్పుడు లైట్ ఆన్ అవుతుంది మరియు పని చేస్తుంది. అది సెట్టింగ్ విలువను మించిపోయిన తర్వాత, కాంతి పని చేయడం ఆగిపోతుంది. సెన్సార్ ట్రిగ్గర్ చేయబడినప్పుడు సమయం ఆలస్యం వచ్చే వరకు లైట్ ఆన్‌లో ఉంటుంది. స్థిరమైన సిగ్నల్‌ని గుర్తించిన తర్వాత, సమయం అతివ్యాప్తి చెందుతుంది మరియు కాంతి నిరంతరం ఆన్‌లో ఉంటుంది. ఇది ఇండోర్, కారిడార్ మరియు పబ్లిక్-బిల్డింగ్‌లో వ్యవస్థాపించబడుతుంది.

స్పెసిఫికేషన్లు
శక్తి మూలం: 220-240VAC
పవర్ ఫ్రీక్వెన్సీ: 50Hz
రేట్ చేయబడిన లోడ్: 800W Max.tungsten
100W Max.fluorescent
సమయ సెట్టింగ్: (8±3)S-(7±2)నిమి (సర్దుబాటు)
కాంతి నియంత్రణ: <10LUX~2000LUX (సర్దుబాటు)

గుర్తింపు పరిధి: 1-4మీ గరిష్టం (రేడీ.) (సర్దుబాటు)
గుర్తింపు కోణం: 360°
సంస్థాపన ఎత్తు: 2.5m~3.5m
పని ఉష్ణోగ్రత: -10~+40°C
గుర్తింపు చలన వేగం: 0.6~1.5m/s
పని తేమ: <93%RH

సెన్సార్ సమాచారం

ఫంక్షన్
డిటెక్షన్ ఫీల్డ్: డిటెక్షన్ ఫీల్డ్ పైకి క్రిందికి, ఎడమ మరియు కుడి సేవా ఫీల్డ్‌తో రూపొందించబడింది, ఇది వినియోగదారు కోరిక ప్రకారం ఎంచుకోవచ్చు. కానీ కదిలే ధోరణికి సున్నితత్వంతో గొప్ప సంబంధం ఉంది.

పగలు మరియు రాత్రిని గుర్తించవచ్చు: కాంతి నియంత్రణ పని చేస్తున్నప్పుడు స్వేచ్ఛగా సర్దుబాటు చేయబడుతుంది. ఇది "సూర్యుడు" స్థానం (గరిష్టంగా) పై సర్దుబాటు చేయబడినప్పుడు పగటిపూట మరియు రాత్రి పని చేయగలదు; కానీ అది "చంద్రుని" స్థానం (నిమి)పై సర్దుబాటు చేయబడినప్పుడు 10lux కంటే తక్కువ కాంతి నియంత్రణలో మాత్రమే పని చేస్తుంది. సర్దుబాటు నమూనా కోసం, దయచేసి పరీక్ష నమూనాను చూడండి.

సమయ ఆలస్యాన్ని నిరంతరంగా జోడించవచ్చు: ఇది మొదటిది తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌ను స్వీకరించినప్పుడు, మిగిలిన మొదటి సారి ఆలస్యం ప్రాథమికంగా మరోసారి సమయాన్ని గణిస్తుంది.(సమయాన్ని సెట్ చేయండి)

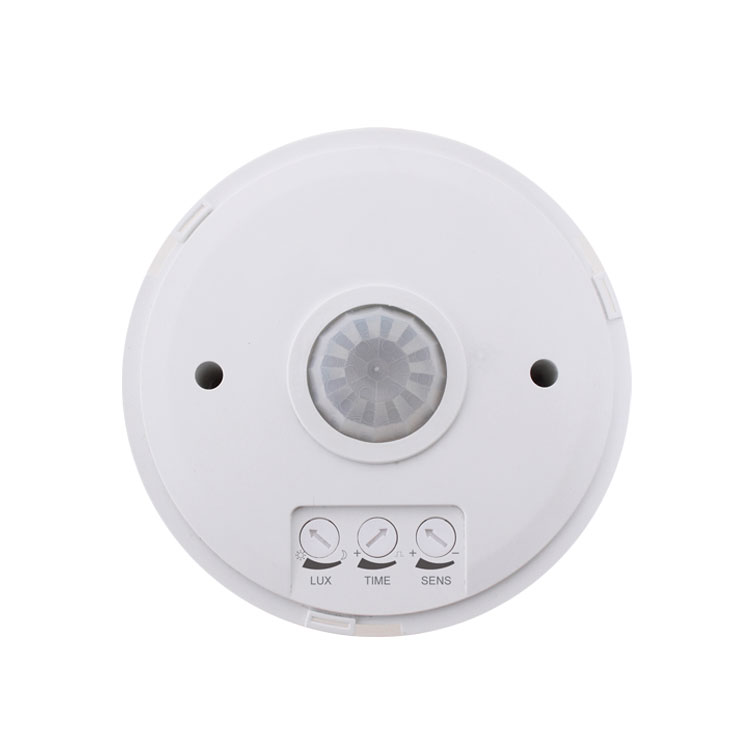

లైట్-కంట్రోల్ పొటెన్షియోమీటర్ (LUX): సవ్యదిశలో దాని విలువను పెంచడానికి నాబ్; దాని విలువను తగ్గించడానికి యాంటీ క్లాక్‌వైజ్ నాబ్.

టైమ్ పొటెన్షియోమీటర్ (TIME): సవ్యదిశలో నాబ్ దాని విలువను పెంచుతుంది, గరిష్ట ఆలస్యం సమయం (7±2) నిమిషాలు; వ్యతిరేక సవ్యదిశలో నాబ్ దాని విలువను తగ్గించడానికి, కనిష్ట ఆలస్యం సమయం (8±3) సెకన్లు.

సెన్సిటివిటీ పొటెన్షియోమీటర్ (SENS): సవ్యదిశలో దాని విలువను పెంచడానికి నాబ్, గరిష్ట దూరం 4మీ; నాబ్ దాని విలువను తగ్గించడానికి వ్యతిరేక-సవ్యదిశలో, కనీస దూరం 1మీ.

సంస్థాపన విధానం
• పవర్ ఆఫ్ చేయండి.
• మీరు డ్రిల్ చేసిన రంధ్రంలోకి ప్లాస్టిక్ విస్తరణ స్క్రూను నాక్ చేయండి మరియు స్క్రూలతో ఎంచుకున్న ప్రదేశంలో ఉత్పత్తి యొక్క ఆధారాన్ని పరిష్కరించండి. (Fig.2 వలె)
• కనెక్షన్-వైర్ రేఖాచిత్రం ప్రకారం సెన్సార్ యొక్క కనెక్షన్-వైర్ కాలమ్‌కి పవర్‌ను కనెక్ట్ చేయండి.
• స్క్రూలతో బేస్‌పై సెన్సార్‌ను పరిష్కరించండి (fig.3 వలె)
• సెన్సార్‌పై టాప్ కవర్‌ను ఉంచండి, దానిని సవ్యదిశలో తిప్పండి మరియు మీరు "బాంగ్" అని వినవచ్చు మరియు పరీక్షించడానికి పవర్‌ను ఆన్ చేయండి.
• ఇన్‌స్టాలేషన్ సరే.

పరీక్ష
1. కాంతి-నియంత్రణ పొటెన్షియోమీటర్‌ను సవ్యదిశలో గరిష్ట విలువకు, సమయం ఆలస్యం పొటెన్షియోమీటర్‌ను అపసవ్య దిశలో కనిష్ట విలువకు, సున్నితత్వ పొటెన్షియోమీటర్‌ను సవ్యదిశలో గరిష్ట విలువకు మార్చండి.
మొదటి అడుగు:సెన్సార్ సీలింగ్ పరీక్షను 1000 LUX కంటే ఎక్కువ వాతావరణంలో (పగటిపూట) ప్రారంభించండి. వ్యక్తులు 4 మీటర్ల ప్రాంతంలో అడ్డంగా నడుస్తారు, సిగ్నల్‌ను గుర్తించినప్పుడు సెన్సార్ పని చేయడానికి లోడ్ ప్రారంభమవుతుంది. ఆపై వ్యక్తులు కదలడం మానేస్తారు, లోడ్ 8±3Sలో పని చేయడం ఆగిపోతుంది.
రెండవ దశ:10 LUX కంటే తక్కువ వాతావరణం (రాత్రి) కింద మొదటి దశను పునరావృతం చేయండి. సెన్సార్ గుర్తించడం ప్రారంభిస్తుంది.

2. కాంతి-నియంత్రణ పొటెన్షియోమీటర్‌ను అపసవ్య దిశలో కనిష్ట విలువకు (రాత్రి మోడ్), సమయం ఆలస్యం పొటెన్షియోమీటర్ సవ్యదిశలో గరిష్ట విలువకు, సున్నితత్వం పొటెన్షియోమీటర్‌ను అపసవ్య దిశలో కనిష్ట విలువకు మార్చండి.
మొదటి అడుగు:సెన్సార్ సీలింగ్ పరీక్షను 1000 LUX కంటే ఎక్కువ వాతావరణంలో (పగటిపూట) ప్రారంభించండి. వ్యక్తులు 1 మీటర్ల ప్రాంతంలో అడ్డంగా నడుస్తారు, అప్పుడు సెన్సార్ గుర్తించదు. ఆపై వ్యక్తులు కదలడం మానేస్తారు, లోడ్ 8±3Sలో పని చేయడం ఆగిపోతుంది.
రెండవ దశ:సెన్సార్ సీలింగ్ పరీక్షను 10 LUX కంటే తక్కువ వాతావరణంలో (రాత్రి) ప్రారంభించండి. వ్యక్తులు 1 మీటర్ల ప్రాంతంలో అడ్డంగా నడుస్తారు, సిగ్నల్‌ను గుర్తించినప్పుడు సెన్సార్ పని చేయడానికి లోడ్ ప్రారంభమవుతుంది. ఆపై వ్యక్తులు కదలడం మానేస్తారు, లోడ్ 7±2నిమిలో పని చేయడం ఆగిపోతుంది.

నోటీసు:ఈ ఉత్పత్తిని ఉపయోగిస్తున్నప్పుడు, దయచేసి సున్నితత్వాన్ని (గుర్తింపు పరిధి) తగిన విలువకు సర్దుబాటు చేయండి, కానీ ఊదడం ఆకులు & కర్టెన్లు, చిన్న జంతువులు లేదా పవర్ గ్రిడ్ & జోక్యం ద్వారా తప్పు కదలికను సులభంగా గుర్తించడం వల్ల కలిగే అసాధారణ ప్రతిచర్యను నివారించడానికి గరిష్టంగా ఉంటుంది. ఎలక్ట్రికల్ పరికరాలు. పైన పేర్కొన్న అన్ని దోష ప్రతిచర్యకు దారి తీస్తుంది.
ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.

సంస్థాపనపై శ్రద్ధ వహించండి

గమనికలు
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన వ్యక్తి దీన్ని ఇన్‌స్టాల్ చేయవచ్చు.
అశాంతి వస్తువులను ఇన్‌స్టాలేషన్ బేస్-ఫేస్‌గా పరిగణించలేము.
గుర్తింపు విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకులు లేదా అశాంతి వస్తువులు ఉండకూడదు.
గాలి ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి.
మీరు ఇన్‌స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి.

వ్యాఖ్య
1. మానవుడు సాధారణంగా కదిలే ప్రాంతానికి సెన్సార్ ముఖాన్ని ఉంచండి.
2. మరింత ఖచ్చితమైన ప్రకాశం సెట్టింగ్‌ను పొందడానికి సెన్సార్ ముఖాన్ని పరిసర కాంతి యొక్క స్థానానికి ఉంచండి.
3. సమయం-ఆలస్యం లోపల మళ్లీ సిగ్నల్‌ని గుర్తించినట్లయితే, సమయం-ఆలస్యం అబద్ధం అవుతుంది.
4. LUX నాబ్: పని పరిస్థితుల యొక్క ప్రకాశం .నాబ్ మారినప్పుడు☼, అంటే అది రోజంతా గుర్తించగలదని, నాబ్ మారినప్పుడు, అది ప్రకాశం <10 LUX కంటే తక్కువ మాత్రమే పని చేస్తుంది.
5. TIME నాబ్: ఇది పని అయిపోయే వరకు, లైట్ ఏ సిగ్నల్ లేకుండా నెమ్మదిగా ఆన్ అయ్యే కాలం.

కొంత సమస్య మరియు పరిష్కార మార్గం
లోడ్ పనిచేయదు:
a: పవర్ మరియు లోడ్ తనిఖీ చేయండి.
b: లోడ్ మంచిగా ఉంటే.
c: దయచేసి పని చేసే కాంతి పరిసర కాంతికి అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

సున్నితత్వం తక్కువగా ఉంది:
a: దయచేసి గుర్తింపు విండో ముందు సిగ్నల్‌లను స్వీకరించడానికి ఆ ప్రభావం అడ్డుగా ఉందో లేదో తనిఖీ చేయండి.
b: దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి.
c: దయచేసి సిగ్నల్స్ సోర్స్ డిటెక్షన్ ఫీల్డ్‌లలో ఉందో లేదో తనిఖీ చేయండి.
d: కదిలే ధోరణి సరిగ్గా ఉంటే.

సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
a: డిటెక్షన్ ఫీల్డ్‌లలో నిరంతర సిగ్నల్ ఉంటే.
b: సమయం ఆలస్యాన్ని ఎక్కువ కాలం సెట్ చేస్తే.
c: శక్తి సూచనలకు అనుగుణంగా ఉంటే.
d: సెన్సార్ దగ్గర గాలి ఉష్ణోగ్రత మారినట్లయితే, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● భద్రతా ప్రయోజనాల కోసం, దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు పవర్‌ను నిలిపివేయండి.
● సరికాని ఆపరేషన్ వల్ల ఏవైనా నష్టాలు సంభవిస్తే, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
