PIR మోషన్ సెన్సార్

ప్రొఫెషనల్ తయారీగా, మేము మీకు PIR మోషన్ సెన్సార్‌ని అందించాలనుకుంటున్నాము. మరియు మేము మీకు ఉత్తమమైన అమ్మకాల తర్వాత సేవ మరియు సకాలంలో డెలివరీని అందిస్తాము.

మోడల్:PD-PIR128/PD-PIR129

విచారణ పంపండి

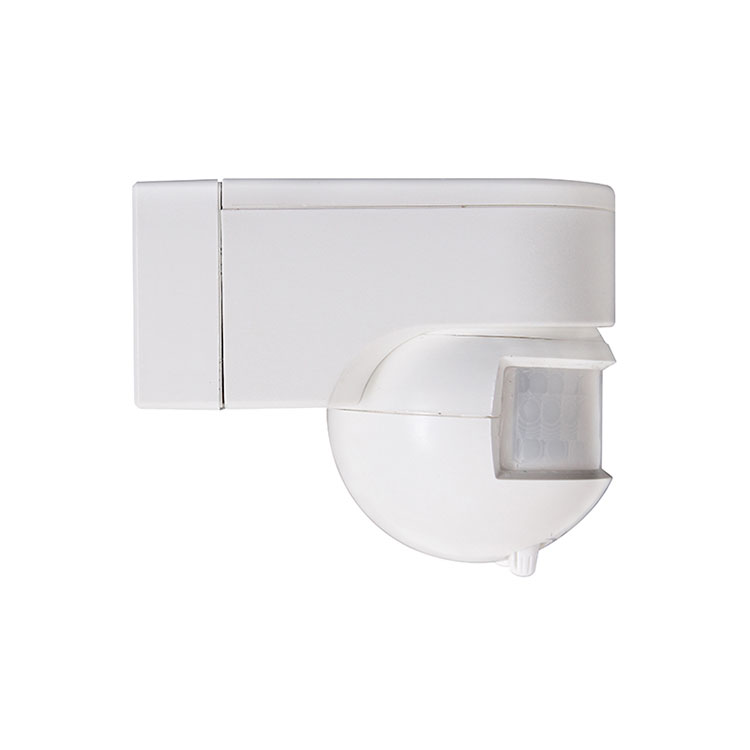

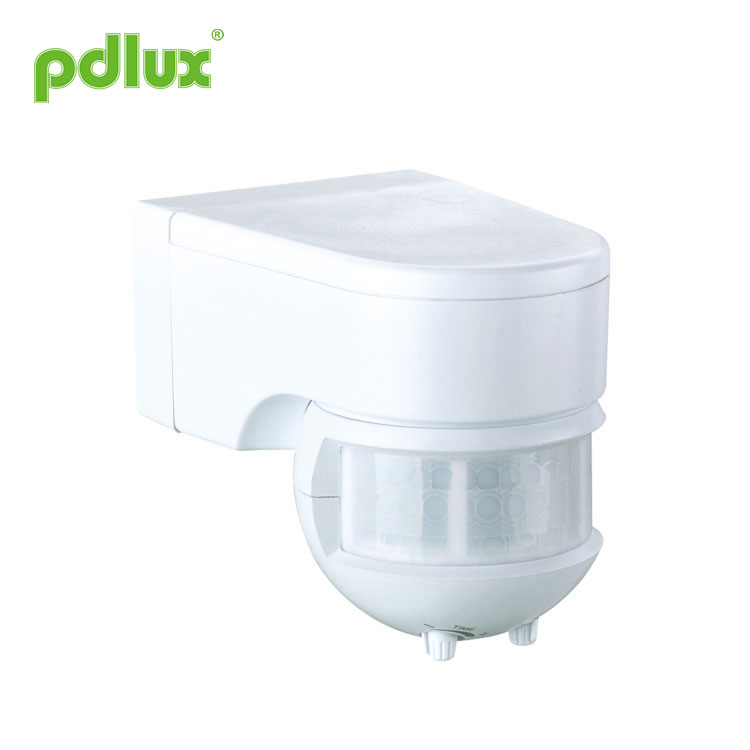

PIR మోషన్ సెన్సార్

ఇన్‌ఫ్రారెడ్ సెన్సార్ PD-PIR128/PD-PIR129 సూచన

ఉత్పత్తి సమాచారం
ఈ సెన్సార్ హై సెన్సిటివిటీ డిటెక్టర్, IC మరియు SMD టెక్నాలజీని స్వీకరిస్తుంది; ఇది మానవ శరీరం నుండి వచ్చే ఇన్‌ఫ్రారెడ్ శక్తిని దాని నియంత్రణ సిగ్నల్ సోర్స్‌గా ఉపయోగిస్తుంది; డిటెక్షన్ ఫీల్డ్‌లోకి ప్రవేశించినప్పుడు, అది నియంత్రిత లోడ్‌ను ఒకేసారి ప్రారంభించవచ్చు; ఇది పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు; మరియు ఇది ఆటోమేటిజం, సౌలభ్యం, భద్రత, శక్తి-పొదుపు మరియు ఆచరణాత్మకతను సేకరిస్తుంది.

స్పెసిఫికేషన్‌లు

శక్తి మూలం: 100-130V/AC
220-240V/AC
పవర్ ఫ్రీక్వెన్సీ: 50/60Hz
రేట్ చేయబడిన లోడ్: 800W Max.tungsten(100-130V/AC)
150W గరిష్ట ఫ్లోరోసెంట్(100-130V/AC)
1200W Max.tungsten(220-240V/AC)
300W గరిష్ట ఫ్లోరోసెంట్(220-240V/AC)
కాంతి నియంత్రణ: <3LUX~డేలైట్ (సర్దుబాటు)

సమయ సెట్టింగ్: కనిష్ట: 10సె. గరిష్టం:7నిమి±1నిమి
(సర్దుబాటు)
గుర్తింపు కోణం: 180°
గుర్తింపు పరిధి: 12మీ గరిష్టం(<24°C)
పని ఉష్ణోగ్రత: -10°C~+40°C
గుర్తింపు చలన వేగం: 0.6~1.5m/s
పని తేమ: <93%RH
సంస్థాపన ఎత్తు: 0.5m~3.5m
స్టాండ్‌బై పవర్: 0.45W(స్టాటిక్ 0.1W)

సెన్సార్ సమాచారం

ఫంక్షన్
డిటెక్షన్ ఫీల్డ్: వినియోగదారు కోరికకు అనుగుణంగా గుర్తింపు పరిధిని సర్దుబాటు చేయవచ్చు, అయితే ఫీల్డ్‌లోని కదిలే ధోరణికి సున్నితత్వంతో గొప్ప సంబంధం ఉంది;

పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు: దాని పని చేసే కాంతి-నియంత్రణను సర్దుబాటు చేయవచ్చు, మీరు దానిని పగటి వెలుగులోకి మార్చినప్పుడు, అది పగలు మరియు రాత్రి అంతా పని చేస్తుంది. మీరు దానిని రాత్రికి మార్చినట్లయితే, అది 10LUX కంటే తక్కువ పరిస్థితుల్లో మాత్రమే పని చేస్తుంది.

సమయ సెట్టింగ్ నిరంతరం జోడించబడుతుంది: ఇది మొదటి ఇండక్షన్ తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌ను స్వీకరించినప్పుడు, అది రెండవ ఇండక్షన్ నుండి సమయాన్ని తిరిగి గణిస్తుంది.

సమయ సెట్టింగ్ సర్దుబాటు చేయగలదు: పని సమయ సెట్టింగ్ కస్టమర్ కోరికకు అనుగుణంగా సర్దుబాటు చేయబడుతుంది, కనిష్ట సమయం 10సెకన్లు, గరిష్టంగా 7నిమి±1నిమి;

ఇంద్రియ సూచన.

సంస్థాపన
1.ఇన్‌స్టాల్ చేసే ముందు పవర్ ఆఫ్ చేయండి;
2.స్క్రూ ఫిక్సింగ్ బాటమ్ కవర్‌ని బిగించి, వైరింగ్ హోల్‌పైకి లాగి, పవర్ మరియు లోడ్ వైర్‌ను దిగువ కవర్ ద్వారా ఉంచండి;
3. ఎంచుకున్న స్థానంపై డైలబిలిటీ స్క్రూతో దిగువ కవర్‌ను పరిష్కరించండి;
4.సూచిక రేఖాచిత్రం ప్రకారం సెన్సార్‌లోని కనెక్షన్ కాలమ్‌లోకి పవర్ మరియు లోడ్ వైర్‌ను కనెక్ట్ చేయండి;

5. దిగువ కవర్‌పై సెన్సార్‌ను బటన్ చేసి, స్క్రూను బిగించి, ఆపై మీరు దానిని విద్యుదీకరించవచ్చు మరియు పరీక్షించవచ్చు.

కనెక్షన్-వైర్ రేఖాచిత్రం
1. నీలం, గోధుమ మరియు ఎరుపు వైర్ సెన్సార్ నుండి;
2. శక్తితో నీలం మరియు గోధుమ రంగులను కనెక్ట్ చేయండి;
3. లోడ్తో నీలం మరియు ఎరుపును కనెక్ట్ చేయండి.

ఇన్‌స్టాలేషన్ కోసం శ్రద్ధ వహించండి
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన వ్యక్తి దీన్ని ఇన్‌స్టాల్ చేయనివ్వండి;
అశాంతి వస్తువులు సంస్థాపన ఆధారం-ముఖంగా పరిగణించబడవు;
గుర్తింపు విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకులు లేదా అశాంతి వస్తువులు లేవు;
గాలి ఉష్ణోగ్రత స్పష్టంగా మారే చోట దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి, ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి;
ఇన్‌స్టాలేషన్ తర్వాత మీకు ఇబ్బంది కనిపించినట్లయితే, మీ భద్రత కోసం దయచేసి వ్యక్తిగతంగా కేసును తెరవకండి.

పరీక్ష

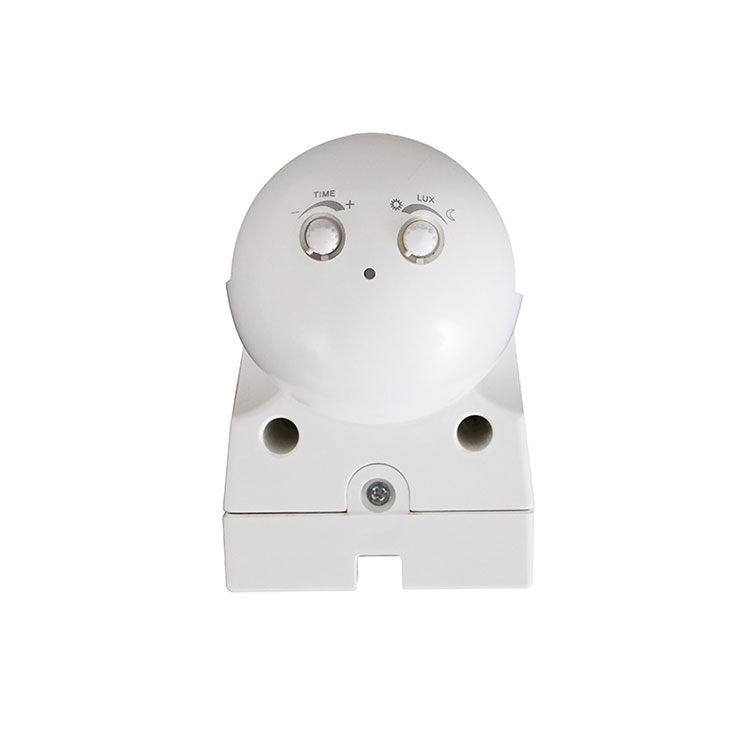

1.LUX నాబ్‌ను అపసవ్య దిశలో చివరకి (సూర్యుడు) తిప్పండి; TIME నాబ్‌ని చివర (-) అపసవ్య దిశలో తిప్పండి.
2. శక్తిని ఆన్ చేయండి, 60సెకన్ల తర్వాత అది స్థిరమైన పని స్థితిలోకి ప్రవేశిస్తుంది;
3.5-10సెకన్ల తర్వాత లోడ్ పని చేయడం ఆగిపోయిన తర్వాత, దాన్ని ఒకసారి గ్రహించండి, లోడ్ పని చేయాలి మరియు సెన్స్ LED లైట్, 10 సెకన్ల తర్వాత లోడ్ పని చేయడం ఆగిపోతుంది.
4. పగటిపూట, LUX నాబ్‌ని సవ్యదిశలో చివర (చంద్రుడు)కి తిప్పితే, సెన్సార్ పని చేయదు. సెన్స్-లైట్ విండోను అపారదర్శక కవర్‌తో, గ్రహించండి, సెన్సార్ పని చేస్తుంది;
5.పైన సాధారణం అయితే, మీరు మీ అవసరానికి అనుగుణంగా LUX మరియు TIME నాబ్‌ని సర్దుబాటు చేయవచ్చు, ఆపై దాన్ని ఉపయోగించవచ్చు;
గమనిక: లోడ్ పని చేయడం ఆగిపోయిన తర్వాత కనీసం 1~2 సెకన్ల తర్వాత దాన్ని మళ్లీ గ్రహించండి, లోడ్ మళ్లీ పని చేస్తుంది.

సమస్యాత్మకం మరియు పరిష్కారాలు
① లోడ్ పని చేయదు
a. శక్తి మరియు లోడ్ యొక్క కనెక్షన్ సరిగ్గా ఉందో లేదో తనిఖీ చేయండి.
బి. లోడ్ బాగా ఉందో లేదో తనిఖీ చేయండి.
సి. మీరు సెట్ చేసిన వర్కింగ్ లైట్ కాంతి నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

② సున్నితత్వం తక్కువగా ఉంది
a. సంకేతాలను స్వీకరించడానికి దానిని ప్రభావితం చేసే డిటెక్షన్ విండో ముందు అడ్డంకి ఉందో లేదో తనిఖీ చేయండి.
బి. పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి;(పరిసర ఉష్ణోగ్రత ఎక్కువగా ఉంటే, సెన్సార్ డిటెక్షన్ సెన్సిటివిటీ తక్కువగా ఉంటుంది, అది ఫ్యాక్టరీలో లేనప్పుడు, పరిసర ఉష్ణోగ్రత 24°C ఉన్నప్పుడు స్పెసిఫికేషన్ విలువ అవుతుంది)
సి. ఇండక్షన్ సిగ్నల్ సోర్స్ డిటెక్షన్ ఫీల్డ్‌లో ఉందో లేదో తనిఖీ చేయండి.
డి. ఇన్‌స్టాలేషన్ ఎత్తు సూచనల పరిధిలో ఉందో లేదో తనిఖీ చేయండి.
ఇ. కదిలే ధోరణి సరైనదేనా అని తనిఖీ చేయండి.

③ సెన్సార్ స్వయంచాలకంగా లోడ్‌ను ఆపివేయదు
a. హీటింగ్ ఆబ్జెక్ట్ (మొబైల్ మొదలైనవి) మరియు డిటెక్షన్ ఫీల్డ్‌లో హీట్ ఎయిర్ కరెంట్ వంటి నిరంతర ఇండక్షన్ సిగ్నల్ ఉందో లేదో తనిఖీ చేయండి.
బి. సమయ సెట్టింగ్ గరిష్టంగా సెట్ చేయబడిందో లేదో తనిఖీ చేయండి.
సి. శక్తి అవసరమైన సూచనలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
డి. సెన్సార్ దగ్గర ఉష్ణోగ్రత స్పష్టంగా మారుతుందో లేదో తనిఖీ చేయండి, (ఉదాహరణకు ఎయిర్ కండీషనర్, సెంట్రల్ హీటింగ్ మొదలైనవి).

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రచారం చేయడానికి మేము కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. డిజైన్ చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను అనుసరించాము.

ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
