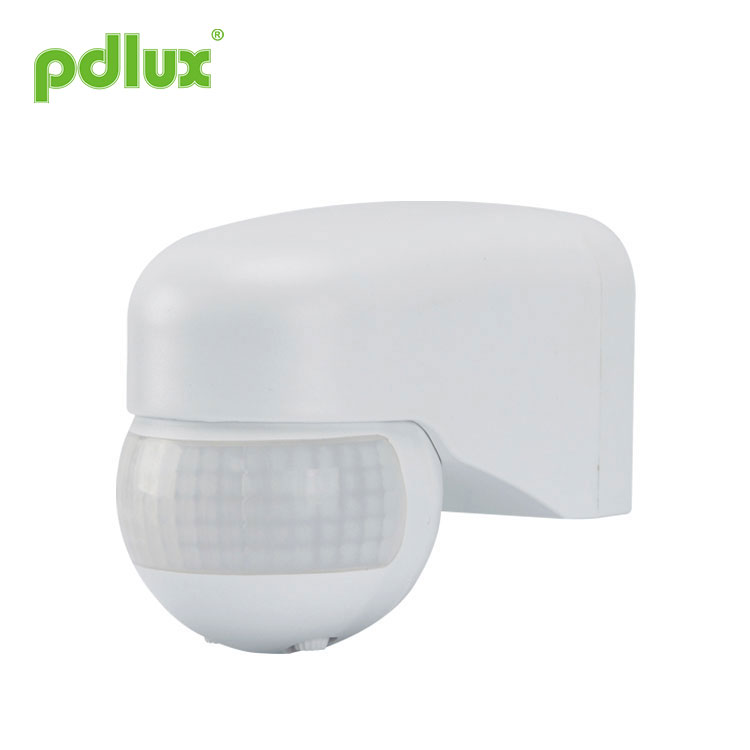

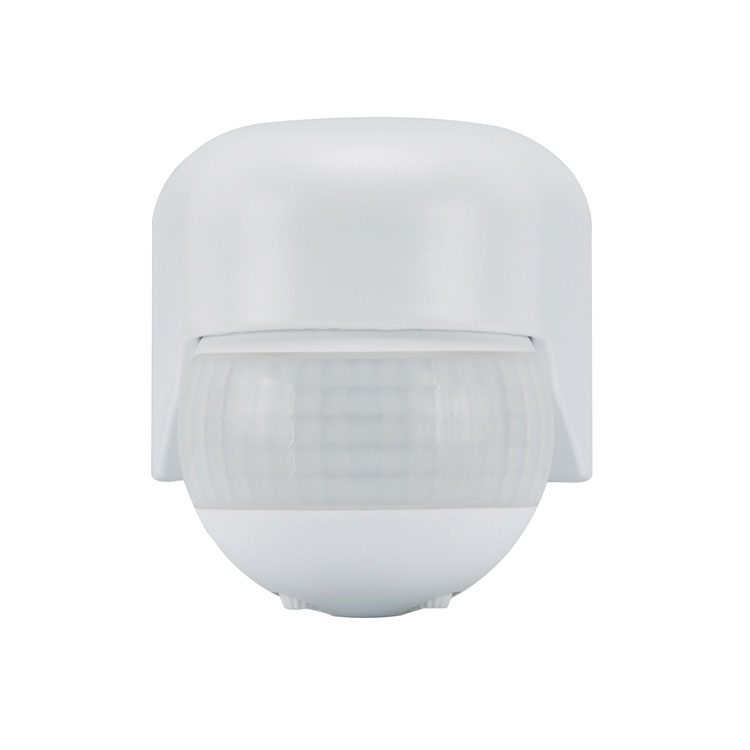

PIR మూవ్మెంట్ సెన్సార్ డిటెక్టర్ స్విచ్
కిందిది PIR మూవ్మెంట్ సెన్సార్ డిటెక్టర్ స్విచ్కి పరిచయం, PIR మూవ్మెంట్ సెన్సార్ డిటెక్టర్ స్విచ్ని బాగా అర్థం చేసుకోవడంలో మీకు సహాయపడాలని నేను ఆశిస్తున్నాను.
మోడల్:PD-PIR155
విచారణ పంపండి
PD-PIR155 ఇన్ఫ్రారెడ్ సెన్సార్ ఇన్స్ట్రక్షన్
IP 65
సారాంశం
ఈ PIR మూవ్మెంట్ సెన్సార్ డిటెక్టర్ స్విచ్ అనేది అధునాతన డిజిటల్గా నియంత్రిత ఇన్ఫ్రారెడ్ పైరోఎలెక్ట్రిక్ ఇంటెలిజెంట్ సెన్సార్ ఉత్పత్తి. ఇది స్విచ్ సమాచారాన్ని ఖచ్చితంగా లెక్కించడానికి MCUని ఉపయోగిస్తుంది మరియు సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద ఆన్ చేయాల్సిన రిలేను ఖచ్చితంగా నియంత్రిస్తుంది, తద్వారా ప్రతి లోడ్ ఆన్ చేయబడింది. సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద, సైన్ వేవ్ హై వోల్టేజ్ ఆన్ చేయబడినప్పుడు సాంప్రదాయిక నియంత్రణ మోడ్ వల్ల కలిగే ఇన్రష్ కరెంట్ సమస్య నివారించబడుతుంది, ముఖ్యంగా అధిక సామర్థ్యం గల కెపాసిటర్ ద్వారా ఉత్పత్తి చేయబడిన పెద్ద కరెంట్ డ్యామేజ్ రిలే. లోడ్ కింద వోల్టేజ్. కరెంట్ ఎలక్ట్రికల్ లోడ్ల వైవిధ్యం కారణంగా, ముఖ్యంగా LED దీపాలు, శక్తి-పొదుపు దీపాలు మరియు ఫ్లోరోసెంట్ దీపాలు అన్ని వేర్వేరు కెపాసిటెన్స్తో కెపాసిటర్లను కలిగి ఉంటాయి. ఇది రిలేలకు విపత్తు. కొన్నిసార్లు 50W LED దీపం 80 నుండి 120A వరకు ఉప్పెన ప్రవాహాలను ఉత్పత్తి చేస్తుంది. 10A సాధారణ రిలే ఇన్రష్ కరెంట్లో 3 సార్లు మాత్రమే తట్టుకోగలదు మరియు కొన్ని రోజులలో లేదా చాలా సార్లు రిలే విరిగిపోయే అవకాశం ఉంది. అందుకే మార్కెట్లోని సాంప్రదాయ సెన్సార్కు తక్కువ జీవితం మరియు చిన్న లోడ్ కరెంట్ ఉంటుంది.
ఈ సమస్యను అధిగమించడానికి, సైన్ వేవ్ జీరో పొటెన్షియల్లో ఉన్నప్పుడు లోడ్ను ఆన్ చేయడానికి ఈ ఉత్పత్తి అధునాతన డిజిటల్ ప్రెసిషన్ గణనను అవలంబిస్తుంది, తద్వారా లోడ్ ఉప్పెన కరెంట్ సమస్యను పరిష్కరిస్తుంది, లోడ్ సామర్థ్యాన్ని బాగా పెంచుతుంది మరియు ఉత్పత్తి యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది. మాస్ ప్రొడక్షన్ సెన్సార్ టెక్నాలజీ యొక్క తాజా నియంత్రణ పద్ధతి ఏదైనా లోడ్ను సులభంగా నియంత్రించగలదు. ఇది మీడియం మరియు హై-ఎండ్ ఉత్పత్తి. సాంప్రదాయిక వెర్షన్తో పోలిస్తే ఖర్చు పెరిగినప్పటికీ, ఉత్పత్తి యొక్క విశ్వసనీయత మరియు జీవితకాలం బాగా పెరిగింది. ఈ ఉత్పత్తి మనశ్శాంతిని ఎంచుకోవడానికి మరియు భద్రతను ఎంచుకోవడానికి సమానం.
ఈ ఉత్పత్తి స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ మరియు కెపాసిటర్ స్టెప్-డౌన్ వెర్షన్ను కలిగి ఉంది. స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ 100V-277V వరకు పనిచేసే వోల్టేజ్ మరియు స్టాండ్బై పవర్ వినియోగం <0.5W. సూత్రప్రాయంగా, కెపాసిటివ్ స్టెప్-డౌన్ వెర్షన్ ఒకే వోల్టేజీని మాత్రమే కలిగి ఉంటుంది మరియు స్టాండ్బై పవర్ వినియోగం >0.7W. ఉత్పత్తిని ఎన్నుకునేటప్పుడు మీరు దానిని పరిగణించాలి.
స్పెసిఫికేషన్లు
శక్తి మూలం: 220-240VAC,50Hz/60Hz 100-130VAC,50Hz/60Hz అన్ని లోడ్లు: 1200W గరిష్టం. (220-240VAC) 800W గరిష్టం. (100-130VAC) సమయ సెట్టింగ్: 12సె-12నిమి (సర్దుబాటు) కాంతి నియంత్రణ: <10LUX-2000LUX(సర్దుబాటు) |
గుర్తింపు పరిధి(22°C): గరిష్టంగా 10మీ. గుర్తింపు కోణం: 180º సంస్థాపన ఎత్తు: 1.8-2.5మీ పని ఉష్ణోగ్రత: -10°C-+40°C పని తేమ: <93%RH ఇంద్రియ చలన వేగం: 0.6-1.5m/s |
ఫంక్షన్
LUX సర్దుబాటు:
LUX పర్యావరణం యొక్క ప్రకాశాన్ని సూచిస్తుంది. LUX అడ్జస్ట్మెంట్ నాబ్ని సర్దుబాటు చేయడం వలన మీరు ఇండక్షన్లోకి సెన్సార్ను పొందాలనుకుంటున్న ప్రకాశాన్ని ఎంచుకోవడానికి మిమ్మల్ని అనుమతిస్తుంది. మీకు సరిపోయే అలవాటును ఎంచుకోండి.
20LUX సొల్యూషన్లోని కొన్ని ఎంపికలు వెలుగులోకి రావాలి. కొందరు 50LUX యాంబియంట్ ఇల్యూమినేషన్ను ఇండక్టివ్ లైటింగ్గా ఎంచుకుంటారు మరియు కొందరు LUX అడ్జస్ట్మెంట్ నాబ్ గరిష్టంగా సర్దుబాటు చేయబడినంత వరకు, ఏ సమయంలోనైనా ఇండక్టివ్ లైటింగ్ని ఎంచుకుంటారు.
సమయ సర్దుబాటు:
సెన్సార్ కాంతిని గ్రహించిన తర్వాత సమయాన్ని సర్దుబాటు చేయడానికి సమయ సర్దుబాటు నాబ్ ఉపయోగించబడుతుంది మరియు వినియోగదారు ఇండక్షన్ తర్వాత ఆలస్యం సమయాన్ని సహేతుకంగా ఎంచుకోవచ్చు.
సెన్సార్ సమాచారం
|
(1) కాంతి నియంత్రణ సెట్టింగ్ ఇది <10~2000 LUX పరిధిలో నిర్వచించబడుతుంది. నాబ్ను పూర్తిగా సవ్యదిశలో తిప్పడానికి దాదాపు 10 లక్స్, పూర్తిగా యాంటీ-క్లాక్వైజ్ దాదాపు 2000 లక్స్. డిటెక్షన్ జోన్ను సర్దుబాటు చేస్తున్నప్పుడు మరియు పగటిపూట నడక పరీక్ష చేసేటప్పుడు, మీరు నాబ్ను పూర్తిగా సవ్యదిశలో తిప్పాలి. |
|
(2) సమయ సెట్టింగ్ దీనిని 12 సెకన్లు (పూర్తిగా వ్యతిరేక సవ్యదిశలో తిరగండి) నుండి 12 నిమిషాల వరకు (పూర్తిగా సవ్యదిశలో తిరగండి) నిర్వచించవచ్చు. ఈ సమయం ముగిసేలోపు ఏదైనా కదలిక కనుగొనబడితే, టైమర్ మళ్లీ ప్రారంభమవుతుంది. గుర్తింపు పరిధిని సర్దుబాటు చేయడానికి మరియు నడక పరీక్షను నిర్వహించడానికి తక్కువ సమయాన్ని ఎంచుకోవాలని సిఫార్సు చేయబడింది. |
గమనిక:లైట్ ఆటో ఆఫ్ అయినప్పుడు, సెన్సార్ మరొక కదలికను గుర్తించడానికి సిద్ధంగా ఉండటానికి 1 సెకను పడుతుంది, అంటే 1 సెకన్ల తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది.
ఇది ప్రధానంగా సిగ్నల్ గుర్తించబడిన క్షణం నుండి ఆలస్యం సమయాన్ని సర్దుబాటు చేయడం మరియు లైట్ ఆటో-ఆఫ్ వరకు లైట్ ఆటో-ఆన్ చేయడం కోసం. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. మైక్రోవేవ్ సెన్సార్ నిరంతర సెన్సింగ్ పనితీరును కలిగి ఉంటుంది కాబట్టి, ఆలస్య సమయం ముగిసేలోపు గుర్తించబడిన ఏదైనా కదలిక టైమర్ను మళ్లీ ప్రారంభించి, కాంతి ఆన్లో ఉంచుతుంది కాబట్టి మీరు శక్తిని ఆదా చేయడం కోసం ఆలస్యం సమయాన్ని తగ్గించడం మంచిది. గుర్తించే పరిధిలో మానవుడు ఉంటే మాత్రమే.
కనెక్షన్ -వైర్ రేఖాచిత్రం I. సరైన ఫిగర్ ప్రకారం లైన్ కనెక్ట్ చేయండి. N - నీలంL - గోధుమ L’ - ఎరుపు (ఇన్ఫ్రారెడ్ సెన్సార్ నుండి) నీలం మరియు గోధుమ రంగులను శక్తితో కనెక్ట్ చేయండి లోడ్తో నీలం మరియు ఎరుపును కనెక్ట్ చేయండి. |
|
సంస్థాపన
1, పవర్ ఆఫ్ స్విచ్ ఆఫ్;
2, దిగువన ఉన్న గోరును స్క్రూ చేయండి. వైర్ రంధ్రం తెరవండి. పవర్ వైర్ మరియు లోడ్ వైర్ దిగువన విసుగు చెందాయి;
3, దిగువన పెంచిన స్క్రూతో ఎంచుకున్న స్థానంపై స్థిరంగా ఉంటుంది;
4, స్కెచ్ రేఖాచిత్రం ప్రకారం కనెక్షన్-వైర్ కాలమ్తో పవర్ మరియు లోడ్ను కనెక్ట్ చేయండి;
5, సెన్సార్ దిగువన స్థిరంగా ఉంది, దయచేసి గోరును స్క్రూ చేయండి మరియు శక్తిని కనెక్ట్ చేయండి. అప్పుడు మీరు దానిని పరీక్షించవచ్చు.
పరీక్ష 1. ఇన్స్టాలేషన్ తర్వాత, దయచేసి లైట్-కంట్రోల్ నాబ్(1)ని వ్యతిరేక సవ్యదిశలో గరిష్ట విలువకు మార్చండి. మీరు పవర్ని ఆన్ చేసే ముందు టైమ్ నాబ్ (2)ని యాంటీ క్లాక్వైజ్గా తిప్పండి. 2.The పవర్ కనెక్షన్, లోడ్ పని ప్రారంభమవుతుంది, తరచుగా సాధారణ ఇండక్షన్ మోడ్ తర్వాత 30 సెకన్లు. 3. ఒకసారి గుర్తించిన తర్వాత, లోడ్ పని చేస్తుంది మరియు సూచిక ఆన్ చేసి 12 సెకన్ల తర్వాత పని చేయడం ఆపివేస్తుంది మరియు నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు. మరియు 3 సెకన్ల తర్వాత సిగ్నల్ గుర్తించబడితే, లోడ్ పని చేయడం ప్రారంభించాలి మరియు సూచిక ఆన్ చేసి 12 సెకన్ల తర్వాత పని చేయడం ఆపివేయాలి నిరంతర సిగ్నల్ కనుగొనబడలేదు. 4. LUX నాబ్ను యాంటీ క్లాక్వైజ్కి కనిష్టంగా మారుస్తుంది. ఇది 10LUX పైన ఉన్న పరిస్థితుల్లో పరీక్షించబడితే, ఇండక్షన్ లోడ్ ఆగిపోయిన తర్వాత లోడ్ పని చేయకూడదు; కానీ మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువులతో (టవల్ మొదలైనవి) కవర్ చేస్తే, లోడ్ పని చేస్తుంది. ఇండక్షన్ సిగ్నల్స్ లేని పరిస్థితిలో, లోడ్ 12 సెకన్లలోపు పనిని ఆపివేయాలి. |
|
గమనికలు
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన వ్యక్తి దీన్ని ఇన్స్టాల్ చేయవచ్చు.
అశాంతి వస్తువులను ఇన్స్టాలేషన్ బేస్-ఫేస్గా పరిగణించలేము.
డిటెక్షన్ విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకులు లేదా అశాంతి వస్తువులు ఉండకూడదు.
గాలి ఉష్ణోగ్రత మార్పు జోన్ల దగ్గర దీన్ని ఇన్స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి.
మీరు ఇన్స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి.
వ్యాఖ్య
1. మానవుడు సాధారణంగా కదిలే ప్రాంతానికి సెన్సార్ ముఖాన్ని ఉంచండి.
2. మరింత ఖచ్చితమైన ప్రకాశం సెట్టింగ్ను పొందడానికి సెన్సార్ ముఖాన్ని పరిసర కాంతి యొక్క స్థానానికి ఉంచండి.
3. సమయం-ఆలస్యం లోపల మళ్లీ సిగ్నల్ని గుర్తించినట్లయితే, సమయం-ఆలస్యం అబద్ధం అవుతుంది.
4. LUX నాబ్: పని పరిస్థితుల యొక్క ప్రకాశం .నాబ్ “+” మారినప్పుడు, అది రోజంతా గుర్తించగలదని అర్థం, నాబ్ “-” మారినప్పుడు, అది కాంతి <10 LUX కంటే తక్కువ మాత్రమే పని చేస్తుంది.
5. టైమ్ నాబ్: ఇది పని అయిపోయేంత వరకు, లైట్ ఏ సిగ్నల్ లేకుండా నెమ్మదిగా ఆన్ అయ్యే కాలం.
కొంత సమస్య మరియు పరిష్కార మార్గం
లోడ్ పనిచేయదు:
a: పవర్ మరియు లోడ్ తనిఖీ చేయండి.
b: లోడ్ మంచిగా ఉంటే.
c: దయచేసి పని చేసే కాంతి పరిసర కాంతికి అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
సున్నితత్వం తక్కువగా ఉంది:
a: దయచేసి గుర్తింపు విండో ముందు సిగ్నల్లను స్వీకరించడానికి ఆ ప్రభావం అడ్డుగా ఉందో లేదో తనిఖీ చేయండి.
b: దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి.
c: దయచేసి సిగ్నల్స్ సోర్స్ డిటెక్షన్ ఫీల్డ్లలో ఉందో లేదో తనిఖీ చేయండి.
d: కదిలే ధోరణి సరిగ్గా ఉంటే.
సెన్సార్ స్వయంచాలకంగా లోడ్ను మూసివేయదు:
a: డిటెక్షన్ ఫీల్డ్లలో నిరంతర సిగ్నల్ ఉంటే.
b: సమయం ఆలస్యాన్ని ఎక్కువ కాలం సెట్ చేస్తే.
c: శక్తి సూచనలకు అనుగుణంగా ఉంటే.
d: సెన్సార్ దగ్గర గాలి ఉష్ణోగ్రత మారినట్లయితే, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి.
● దయచేసి ఇన్స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం ఉద్దేశించబడింది, నోటీసు లేకుండా తయారీదారుకి ఏవైనా మార్పులు మరియు మార్పులు ఉన్నాయి!
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
