PIR పైరోఎలెక్ట్రిక్ ఇంటెలిజెన్స్ స్విచ్

కిందిది PIR పైరోఎలెక్ట్రిక్ ఇంటెలిజెన్స్ స్విచ్‌కి పరిచయం, PIR పైరోఎలెక్ట్రిక్ ఇంటెలిజెన్స్ స్విచ్‌ని బాగా అర్థం చేసుకోవడంలో మీకు సహాయం చేయాలని నేను ఆశిస్తున్నాను. కలిసి మెరుగైన భవిష్యత్తును సృష్టించుకోవడానికి మాతో సహకరించడం కొనసాగించడానికి కొత్త మరియు పాత కస్టమర్‌లకు స్వాగతం!

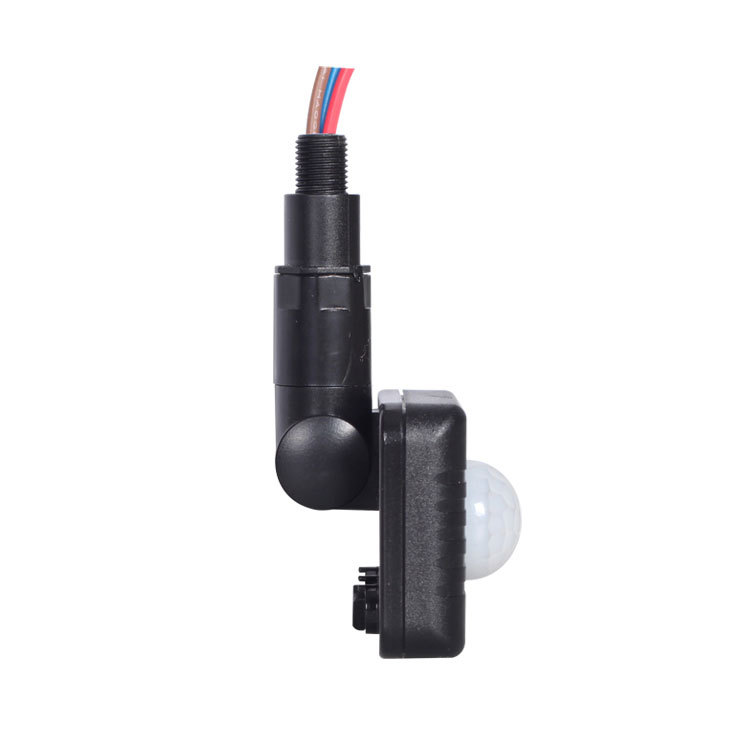

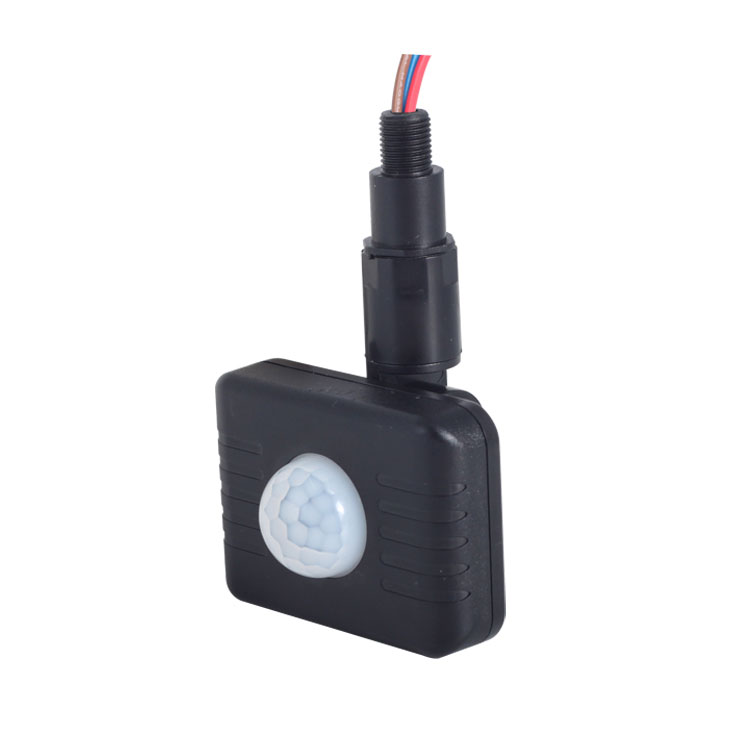

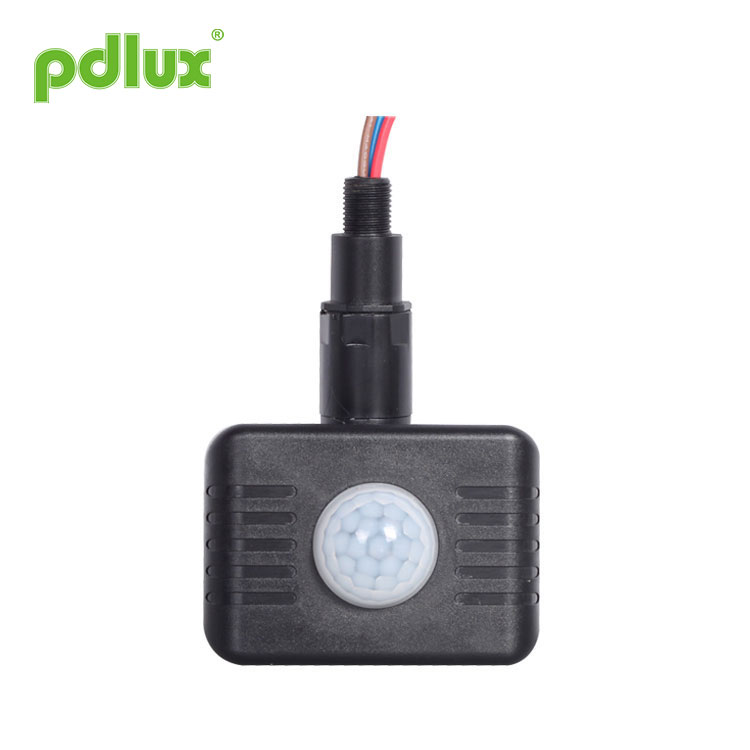

మోడల్:PD-PIR157

విచారణ పంపండి

PD-PIR157 ఇన్‌ఫ్రారెడ్ సెన్సార్ ఇన్‌స్ట్రక్షన్

సారాంశం
ఉత్పత్తి అనేది PIR పైరోఎలెక్ట్రిక్ ఇంటెలిజెన్స్ స్విచ్, మానవుని నుండి వచ్చే ఇన్‌ఫ్రారెడ్ శక్తిని కంట్రోల్-సిగ్నల్ సోర్స్‌గా ఉపయోగిస్తుంది మరియు కాంతి పని చేయాలా వద్దా అని నిర్ణయిస్తుంది మరియు కాంతిని స్వయంచాలకంగా ఆన్ మరియు ఆఫ్ చేస్తుంది పని చేయడానికి, కాంతి ఆన్ అవుతుంది; డిటెక్షన్ ఫైల్ చేసి, సెట్టింగ్ సమయం చేరుకున్నప్పుడు, లైట్ ఆఫ్ అవుతుంది. ఇది యాంబియంట్ లైట్ ప్రకాశాన్ని స్వయంచాలకంగా గుర్తించగలదు మరియు వాస్తవ అవసరానికి అనుగుణంగా విలువను సెట్ చేస్తుంది మరియు సర్దుబాటు చేస్తుంది. ఉదాహరణకు, లైట్ ఆన్ అవుతుంది మరియు పని చేసినప్పుడు పరిసర కాంతి ప్రకాశం సెట్టింగ్ విలువలో ఉంది. అది సెట్టింగ్ విలువను అధిగమించిన తర్వాత, కాంతి పని చేయడం ఆగిపోతుంది.

స్పెసిఫికేషన్లు

శక్తి మూలం: 100-240VAC, 50/60Hz
రేట్ చేయబడిన లోడ్: 0.5A గరిష్టం. (ఏదైనా లోడ్)
స్టాండ్‌బై పవర్: 0.2W
సమయ సెట్టింగ్: 8సె-9నిమి (సర్దుబాటు)
కాంతి నియంత్రణ: <10LUX-＞300LUX(సర్దుబాటు)
గుర్తింపు చలన వేగం: 0.6-1.5m/s
గుర్తింపు కోణం: 120°

గుర్తింపు పరిధి: 2-10మీ (24°C)
(గోడ సంస్థాపన)
పని ఉష్ణోగ్రత: -10~+40°C
పని తేమ: ≤95%RH
సంస్థాపన ఎత్తు: 1.8m~2.5m (వాల్ ఇన్‌స్టాలేషన్)
ఉత్పత్తి రంగు: నలుపు / తెలుపు
IP: 44

ఫంక్షన్
పగలు మరియు రాత్రిని గుర్తించవచ్చు: కాంతి నియంత్రణ పని చేస్తున్నప్పుడు స్వేచ్ఛగా సర్దుబాటు చేయబడుతుంది. ఇది "సూర్యుడు" స్థానం (గరిష్టంగా) పై సర్దుబాటు చేయబడినప్పుడు పగటిపూట మరియు రాత్రి పని చేయగలదు; కానీ అది "చంద్రుని" స్థానం (నిమి)పై సర్దుబాటు చేయబడినప్పుడు 10lux కంటే తక్కువ కాంతి నియంత్రణలో మాత్రమే పని చేస్తుంది. సర్దుబాటు నమూనా కోసం, దయచేసి పరీక్ష నమూనాను చూడండి.

సమయ ఆలస్యాన్ని నిరంతరంగా జోడించవచ్చు: ఇది మొదటిది తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌ను స్వీకరించినప్పుడు, మిగిలిన మొదటి సారి ఆలస్యం ప్రాథమికంగా మరోసారి సమయాన్ని గణిస్తుంది.(సమయాన్ని సెట్ చేయండి)

దీనిని 10~>300 LUX పరిధిలో నిర్వచించవచ్చు. నాబ్‌ను పూర్తిగా సవ్యదిశలో తిప్పడానికి దాదాపు 10 లక్స్, పూర్తిగా యాంటీ-క్లాక్ వైజ్ దాదాపు 300 లక్స్. డిటెక్షన్ జోన్‌ను సర్దుబాటు చేసేటప్పుడు మరియు పగటిపూట నడక పరీక్ష చేసేటప్పుడు, మీరు నాబ్‌ను పూర్తిగా సవ్యదిశలో తిప్పాలి.

ఇది 8 సెకన్లు (పూర్తిగా అపసవ్య దిశలో తిరగండి) నుండి 9 నిమిషాల వరకు (పూర్తి సవ్యదిశలో తిరగండి) వరకు నిర్వచించవచ్చు. ఈ సమయం ముగిసేలోపు ఏదైనా కదలిక కనుగొనబడితే, టైమర్ మళ్లీ ప్రారంభమవుతుంది. గుర్తింపు పరిధిని సర్దుబాటు చేయడానికి మరియు నడక పరీక్షను నిర్వహించడానికి తక్కువ సమయాన్ని ఎంచుకోవాలని సిఫార్సు చేయబడింది.

సెన్సింగ్ సమాచారం

ప్రతి భాగం పేరు

సెట్టింగ్ విధానం: పొటెన్షియోమీటర్

(1) సమయం-ఆలస్యం సెట్టింగ్

ఇది 8 సెకన్లు (పూర్తిగా అపసవ్య దిశలో తిరగండి) నుండి 9 నిమిషాల వరకు (పూర్తి సవ్యదిశలో తిరగండి) వరకు నిర్వచించవచ్చు. ఈ సమయం ముగిసేలోపు ఏదైనా కదలిక కనుగొనబడితే, టైమర్ మళ్లీ ప్రారంభమవుతుంది. గుర్తింపు పరిధిని సర్దుబాటు చేయడానికి మరియు నడక పరీక్షను నిర్వహించడానికి తక్కువ సమయాన్ని ఎంచుకోవాలని సిఫార్సు చేయబడింది.

గమనిక:లైట్ స్వయంచాలకంగా ఆఫ్ అయినప్పుడు, సెన్సార్ మరొక కదలికను గుర్తించడానికి సిద్ధంగా ఉండటానికి 3 సెకన్ల సమయం పడుతుంది, అంటే, తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది.

(2) గుర్తింపు పరిధి సెట్టింగ్
దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. మినీకి మారినప్పుడు ఇది 2-4మీ, మరియు గరిష్టంగా మారినప్పుడు 10మీ.

(3) కాంతి నియంత్రణ సెట్టింగ్
దీనిని 10~>300 LUX పరిధిలో నిర్వచించవచ్చు. నాబ్‌ను పూర్తిగా సవ్యదిశలో తిప్పడానికి దాదాపు 10 లక్స్, పూర్తిగా యాంటీ-క్లాక్ వైజ్ దాదాపు 300 లక్స్. డిటెక్షన్ జోన్‌ను సర్దుబాటు చేసేటప్పుడు మరియు పగటిపూట నడక పరీక్ష చేసేటప్పుడు, మీరు నాబ్‌ను పూర్తిగా సవ్యదిశలో తిప్పాలి.

సంస్థాపన

I. సరైన ఫిగర్ ప్రకారం లైన్ కనెక్ట్ చేయండి.
N-నీలం
ఎల్-బ్రౌన్
L’-రెడ్ (ఇన్‌ఫ్రారెడ్ సెన్సార్ నుండి)

బ్రౌన్ మరియు బ్లూలను పవర్‌తో కనెక్ట్ చేయండి; లోడ్‌తో ఎరుపు మరియు నీలం రంగును కనెక్ట్ చేయండి, వివిధ దేశాల అవసరాలకు అనుగుణంగా సీసం రంగును మార్చవచ్చు.

II. 1.దీపం జంక్షన్ బాక్స్ కవర్ స్క్రూ విప్పు;
2. సెన్సార్ దీపం మీద ఇన్స్టాల్ చేయబడింది;
3.వైరింగ్ కోసం వైరింగ్ రేఖాచిత్రం ప్రకారం;
4.దీపం జంక్షన్ బాక్స్ కవర్‌ను మూసివేయండి, స్క్రూలను బిగించండి.

గమనిక: అవసరాలకు అనుగుణంగా వైర్ పొడవును సర్దుబాటు చేయవచ్చు.

పరీక్ష
1. సమయ సర్దుబాటు నాబ్ (TIME): వినియోగదారు అవసరాలకు అనుగుణంగా ఆలస్యం సమయాన్ని ఎంచుకోవచ్చు, సాధారణంగా కొలత యొక్క ఇన్‌స్టాలేషన్‌లో, సమయ సర్దుబాటు నాబ్ (TIME) కనిష్టంగా ఉంటుంది, తద్వారా ఇన్‌స్టాలేషన్ తనిఖీ త్వరగా మరియు సులభంగా జరుగుతుంది. ఇన్‌స్టాలేషన్ తర్వాత 8 సెకన్లు ~ 9 నిమిషాలు ± 2 నిమిషాలు ఏకపక్షంగా ఎంపిక చేయబడిన లైట్లు, సమయాన్ని సెట్ చేయండి మరియు పరీక్ష సమయాన్ని నిర్ధారించండి, సెన్సార్ సిగ్నల్ ముందు భాగాన్ని తరలించకుండా సెన్సార్ హెడ్ వీలైనంత క్రిందికి ఉండాలి, ఫలితంగా సెట్ సమయం పాక్షికంగా ఉండదు;

2. ఇల్యూమినేషన్ అడ్జస్ట్‌మెంట్ నాబ్ (LUX): వినియోగదారుడు ఈ నాబ్‌ని ఉపయోగించి ఎలాంటి పరిసర కాంతి (పగటి నుండి రాత్రి వరకు) కింద ఎంచుకోవచ్చు, సెన్సార్ ఆటోమేటిక్ ఇండక్షన్ లైటింగ్ విలువలోకి ప్రవేశిస్తుంది.

సాధారణంగా 3LUX రాత్రిగా చూపబడుతుంది, 100LUX ~ 2000LUX పగటిపూట విలువగా ఉండాలి. అందువల్ల, మొదటిసారి సెట్టింగ్, వినియోగదారు వారి అవసరాలకు అనుగుణంగా LUX నాబ్‌ను సర్దుబాటు చేయవచ్చు;

3. సెన్సిటివిటీ సర్దుబాటు నాబ్ SENS (డిటెక్షన్ డిస్టెన్స్ అడ్జస్ట్‌మెంట్ నాబ్): పరిసర ఉష్ణోగ్రత 24 ℃ ఉన్నప్పుడు సెన్సార్ యొక్క గరిష్ట గుర్తింపు దూరం 10 మీటర్ల గరిష్ట దూరం. పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉంటే, గుర్తించే దూరం తగ్గించబడుతుంది.

శీతాకాలంలో అధిక సున్నితత్వం మరియు వేసవిలో తక్కువ సున్నితత్వం, వినియోగదారుకు అవసరమైన దూరాన్ని సెన్సార్ ఆటోమేటిక్‌గా గ్రహించేలా వినియోగదారుడు ప్రాంతం యొక్క పరిమాణానికి అనుగుణంగా SENS నాబ్‌ను సర్దుబాటు చేయవచ్చు.

శ్రద్ధ:ఈ ఉత్పత్తిని ఉపయోగించినప్పుడు, దయచేసి మీకు అవసరమైన సరైన స్థానానికి సున్నితత్వాన్ని సర్దుబాటు చేయండి, తప్పు కదలిక వల్ల ఉత్పత్తి సాధారణంగా పని చేయదని నివారించడానికి దయచేసి సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు. సున్నితత్వం చాలా ఎక్కువగా ఉన్నందున గాలి ద్వారా తప్పు కదలికను సులభంగా గుర్తించండి ఊదడం ఆకులు & కర్టెన్లు, చిన్న జంతువులు మరియు పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యం ద్వారా తప్పు కదలిక. ఉత్పత్తిని నడిపించే వారందరూ సాధారణంగా పని చేయరు!

ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.

శ్రద్ధ:పగటిపూట దీనిని పరీక్షించేటప్పుడు, మీరు LUX నాబ్‌ను స్థానానికి సర్దుబాటు చేయాలి, లేకపోతే
సెన్సార్ దీపాన్ని ప్రేరేపించదు!

ప్రత్యేక శ్రద్ధ
1. వాగ్లింగ్ ఆబ్జెక్ట్‌పై యూనిట్‌ను ఇన్‌స్టాల్ చేయడాన్ని నివారించండి, ఉదాహరణకు చెట్టు, మొదలైనవి. ఎందుకంటే వాగ్లింగ్ సెన్సార్‌ను ఇండక్ట్‌కి దారి తీస్తుంది; తప్పుగా మరియు దీపం ఆన్ చేయండి.
2. సూర్యరశ్మి నేరుగా బహిర్గతమయ్యే యూనిట్‌ను ఇన్‌స్టాల్ చేయడం మానుకోండి.
3. ఎక్కువ వర్షం ఉన్నచోట యూనిట్‌ని ఇన్‌స్టాల్ చేయవద్దు. ఎందుకంటే వర్షం ఎక్కువగా ఉన్న చోట ఇండక్షన్ సెన్సిటివిటీ తగ్గిపోతుంది.
4. పబ్లిక్ రహదారికి ఎదురుగా యూనిట్ చేయవద్దు, ఎందుకంటే పబ్లిక్ రోడ్డుపై కదులుతున్న వ్యక్తి మరియు అధిక ఉష్ణోగ్రత వాయువు కూడా బహుశా దీపాన్ని నడిపిస్తుంది.
5. యూనిట్ యొక్క సున్నితత్వం మానవ శరీరం యొక్క వెడల్పుగా కదులుతున్నప్పుడు చాలా ఎక్కువ. కాబట్టి దీన్ని ఇన్‌స్టాల్ చేస్తున్నప్పుడు, సెన్సార్ విశ్వసనీయంగా పనిచేసేలా, కదిలే వస్తువును సెన్సార్‌తో వెడల్పుగా తరలించగల స్థానాన్ని మీరు ఎంచుకోవాలి.

కొంత సమస్య మరియు పరిష్కార మార్గం
1, లోడ్ పని చేయదు:
a: దయచేసి పవర్ మరియు లోడ్ యొక్క కనెక్షన్-వైరింగ్ సరిగ్గా ఉందో లేదో తనిఖీ చేయండి;
b: దయచేసి లోడ్ బాగా ఉందో లేదో తనిఖీ చేయండి;
c: వర్కింగ్ లైట్ సెట్ లైట్-నియంత్రణకు అనుగుణంగా ఉందో లేదో దయచేసి తనిఖీ చేయండి.

2, సున్నితత్వం తక్కువగా ఉంది:
a: దయచేసి సిగ్నల్‌ను స్వీకరించడానికి డిటెక్షన్ విండో ముందు అడ్డంకులు ఉన్నాయో లేదో తనిఖీ చేయండి;
b: దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి;
c: దయచేసి ఇండక్షన్ సిగ్నల్ సోర్స్ డిటెక్షన్ ఫీల్డ్‌లలో ఉందో లేదో తనిఖీ చేయండి;
d: దయచేసి ఇన్‌స్టాలేషన్ ఎత్తు సూచనలో చూపిన ఎత్తుకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి;
ఇ: దయచేసి కదిలే ధోరణి సరైనదేనా అని తనిఖీ చేయండి.

3, సెన్సార్ స్వయంచాలకంగా లోడ్‌ను ఆపివేయదు:
a: దయచేసి గుర్తింపు ఫీల్డ్‌లో నిరంతర సిగ్నల్ ఉందో లేదో తనిఖీ చేయండి;
b: దయచేసి సమయ సెట్టింగ్ చాలా పొడవుగా ఉందో లేదో తనిఖీ చేయండి;
c: దయచేసి శక్తి సూచనలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి;
d: ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ వంటి సెన్సార్ దగ్గర ఉష్ణోగ్రత స్పష్టంగా మారుతుందో లేదో తనిఖీ చేయండి.

● విభిన్న వాతావరణాలలో ఉపయోగించినప్పుడు, దయచేసి సున్నితత్వాన్ని అత్యధికంగా సర్దుబాటు చేయవద్దు.
ఎందుకంటే ఇది సులభంగా పనిచేయకపోవడానికి దారితీస్తుంది.
● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
