PIR సెన్సార్
మా నుండి PIR సెన్సార్ని కొనుగోలు చేయడానికి స్వాగతం. కస్టమర్ల నుండి వచ్చే ప్రతి అభ్యర్థనకు 24 గంటల్లో ప్రత్యుత్తరం ఇవ్వబడుతుంది.
మోడల్:PD-PIR125B
విచారణ పంపండి

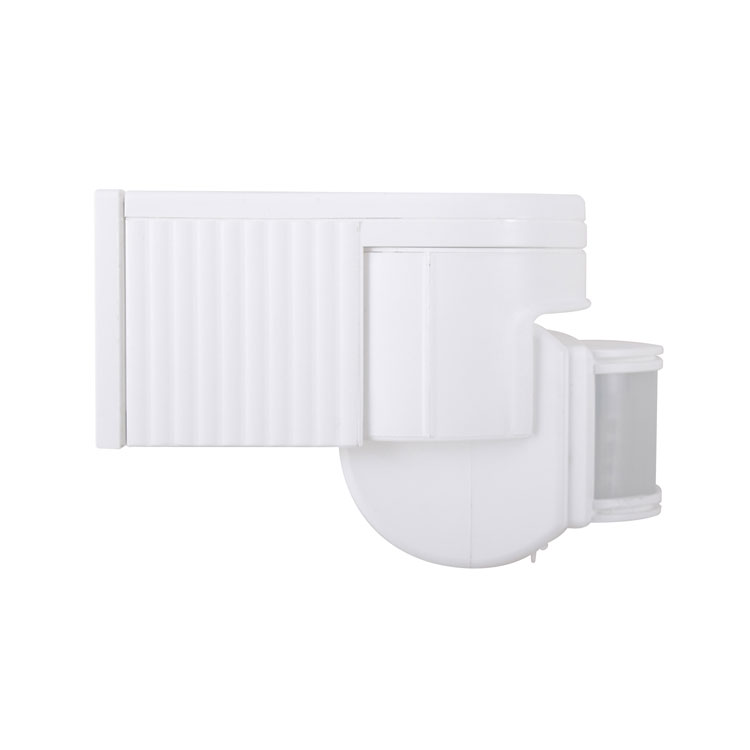

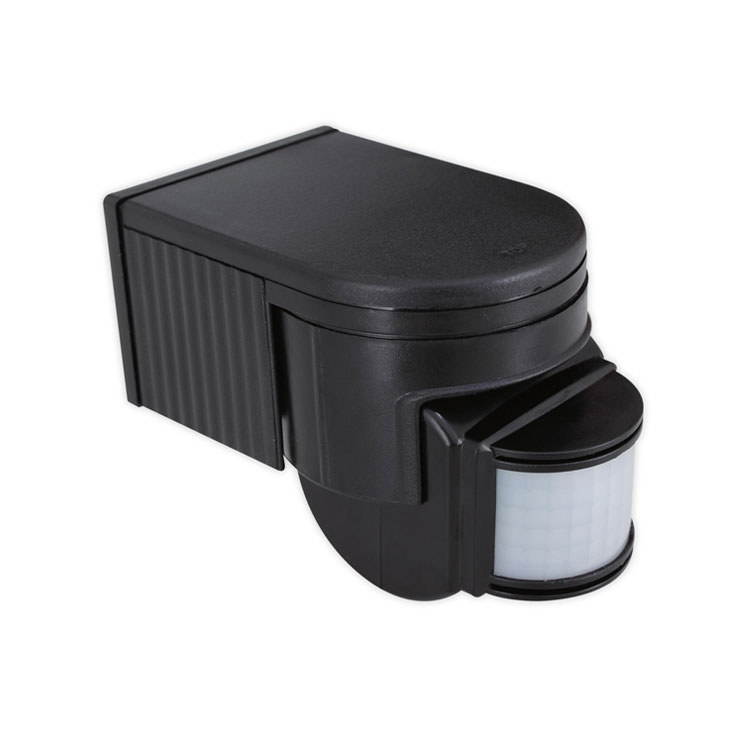

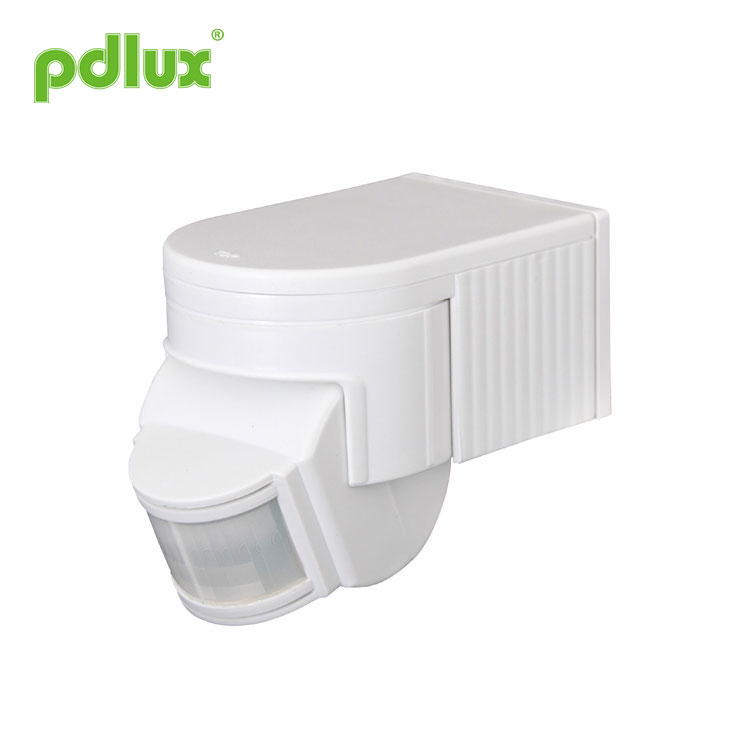

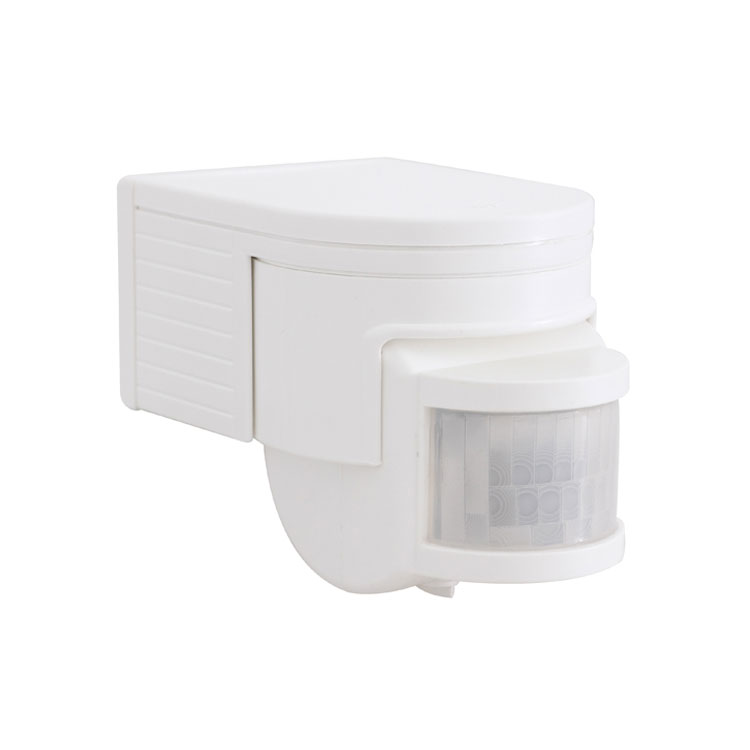

ఇన్ఫ్రారెడ్ సెన్సార్ PD-PIR125B సూచన
ఉత్పత్తి సమాచారం
PIR సెన్సార్ ఒక కొత్త పొదుపు-శక్తి స్విచ్; ఇది మంచి సెన్సిటివిటీ డిటెక్టర్, ఇంటిగ్రేటెడ్ సర్క్యూట్ మరియు SMTని స్వీకరిస్తుంది. ఇది ఆటోమేటిజం, సౌలభ్యం, భద్రత, ఆదా-శక్తి మరియు ప్రాక్టికాలిటీ ఫంక్షన్లను సేకరిస్తుంది. విస్తృత గుర్తింపు ఫీల్డ్ పైకి క్రిందికి, ఎడమ మరియు కుడి సేవా ఫీల్డ్తో రూపొందించబడింది. ఇది మానవ చలన పరారుణ కిరణాలను స్వీకరించడం ద్వారా పనిచేస్తుంది. డిటెక్షన్ ఫీల్డ్లోకి ప్రవేశించినప్పుడు, అది ఒకేసారి లోడ్ను ప్రారంభించి, పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు; దీని సంస్థాపన చాలా సౌకర్యవంతంగా ఉంటుంది మరియు దాని ఉపయోగం చాలా విస్తృతమైనది. ఇది పవర్ ఇండికేషన్ మరియు డిటెక్షన్ ఇండికేషన్ ఫంక్షన్లను కలిగి ఉంది.
స్పెసిఫికేషన్లు శక్తి మూలం: 100-130V/AC 220-240V/AC పవర్ ఫ్రీక్వెన్సీ: 50/60Hz నిర్ధారించిన బరువు: 800W Max.tungsten(100-130V/AC) 200W గరిష్ట ఫ్లోరోసెంట్(100-130V/AC) 1200W Max.tungsten(220-240V/AC) 300W గరిష్ట ఫ్లోరోసెంట్(220-240V/AC) |
సమయ సెట్టింగ్: నిమి: 8సెక±3సెక గరిష్టం:7నిమి±2నిమి(సర్దుబాటు) కాంతి నియంత్రణ: <3LUX~2000LUX(సర్దుబాటు) గుర్తింపు పరిధి: 12మీ గరిష్టం(<24°C) గుర్తింపు కోణం: 180° 140° ఇన్స్టాలేషన్ ఎత్తు: >1.8మీ~3.5మీ పని ఉష్ణోగ్రత: -10°C~40°C పని తేమ: <93%RH విద్యుత్ వినియోగం: 0.45W(స్టాటిక్ 0.1W) గుర్తింపు చలన వేగం: 0.6~1.5m/s |
సెన్సార్ సమాచారం
ఫంక్షన్
డిటెక్షన్ ఫీల్డ్: డిటెక్షన్ ఫీల్డ్ (క్రింది రేఖాచిత్రాన్ని చూడండి) పైకి క్రిందికి, ఎడమ మరియు కుడి సర్వీస్ ఫీల్డ్తో రూపొందించబడింది, ఇది వినియోగదారు కోరిక ప్రకారం ఎంచుకోవచ్చు. కదిలే ధోరణి సున్నితత్వంతో గొప్ప సంబంధాన్ని కలిగి ఉంటుంది;
పగలు మరియు రాత్రిని గుర్తించవచ్చు: వినియోగదారు పని కాంతి నియంత్రణను సర్దుబాటు చేయవచ్చు. ఇది "సూర్యుడు" స్థానం (గరిష్టంగా)పై సర్దుబాటు చేయబడినప్పుడు పగటిపూట మరియు రాత్రి పని చేయగలదు. ఇది "చంద్రుని" స్థానం (నిమి)లో సర్దుబాటు చేయబడినప్పుడు 3LUX కంటే తక్కువ కాంతి-నియంత్రణలో పని చేస్తుంది. సర్దుబాటు నమూనా కొరకు, దయచేసి పరీక్ష నమూనాను చూడండి;
పవర్ మరియు డిటెక్షన్ ఇండికేషన్: ఇండికేటర్ ల్యాంప్ పవర్ ఆన్ చేసిన తర్వాత ప్రతి 4 సెకన్లకు ఒకసారి ఫ్లాష్ చేయగలదు. ఇది సిగ్నల్స్ అందుకున్న తర్వాత ప్రతి 1 సెకనుకు 2 సార్లు ఫ్లాష్ చేయగలదు. అదే సమయంలో, ఇది గుర్తించడం మరియు శక్తి కోసం సెన్సార్ సాధారణ పరిస్థితులను చూపుతుంది;
సమయ సెట్టింగ్ నిరంతరం జోడించబడుతుంది: ఇది మొదటి ఇండక్షన్ తర్వాత రెండవ ఇండక్షన్ సిగ్నల్లను స్వీకరించినప్పుడు, ఇది మొదటి సారి సెట్టింగ్ విశ్రాంతి యొక్క బేసిక్పై మరోసారి సమయాన్ని గణిస్తుంది;(సమయాన్ని సెట్ చేయండి)
సమయ సెట్టింగ్ సర్దుబాటు చేయబడుతుంది. ఇది వినియోగదారు కోరిక ప్రకారం సెట్ చేయవచ్చు. కనిష్ట సమయం 8సె ± 3సె. గరిష్టంగా 7నిమి ±2నిమి;
ఇన్స్టాలేషన్ (క్రింది రేఖాచిత్రం చూడండి)
శక్తిని ఆపివేయండి;
దిగువన ఉన్న గోరును స్క్రూ చేయండి. వైర్ రంధ్రం తెరవండి. పవర్ వైర్ మరియు లోడ్ వైర్ దిగువన విసుగు చెందాయి;
పెంచిన స్క్రూతో ఎంచుకున్న స్థానంపై దిగువన పరిష్కరించండి;
స్కెచ్ రేఖాచిత్రం ప్రకారం కనెక్షన్-వైర్ కాలమ్తో పవర్ మరియు లోడ్ను కనెక్ట్ చేయండి;
దిగువన సెన్సార్ను పరిష్కరించండి, దయచేసి గోరును స్క్రూ చేసి పవర్ ఆన్ చేయండి.
కాబట్టి మీరు దానిని పరీక్షించవచ్చు.
కాంతి-నియంత్రణ నాబ్ను గరిష్ట (సూర్యుడు)పై సవ్యదిశలో తిప్పండి, కనిష్టంగా సమయ నాబ్ను సవ్యదిశలో తిప్పండి; మీరు పవర్ను ఆన్ చేసినప్పుడు, లోడ్ పని చేయదు మరియు సూచిక దీపం ప్రతి 4 సెకన్లకు ఒకసారి మెరుస్తుంది. 5~10సెకన్ల తర్వాత, లోడ్ వర్క్ మరియు ఇండికేటర్ ల్యాంప్ ప్రతి 1సెకనుకు రెండుసార్లు ఫ్లాష్ అవుతుంది. ఇండక్షన్ సిగ్నల్ లేని పరిస్థితుల్లో లోడ్ 5~30సెకన్లలో పని చేయడం ఆగిపోతుంది, ఇండికేటర్ దీపం ప్రతి 4సెకన్లకు ఒక సారి ఫ్లాష్ చేయాలి; మొదటిది ముగిసిన తర్వాత, 5~10 సెకన్ల తర్వాత మళ్లీ అర్థం చేసుకోండి. లోడ్ పని చేయాలి మరియు ఇండ్ఐకేషన్ ఫ్లాష్ స్పీడ్ ప్రతి 1సెకన్కు రెండు రెట్లు ఉంటుంది. లోడ్ 5 ~ 15 సెకన్లలోపు పనిని ఆపివేయాలి; కాంతి-నియంత్రణ నాబ్ను కనిష్టంగా వ్యతిరేక సవ్యదిశలో తిప్పండి. ఇది 3LUX కంటే తక్కువలో సర్దుబాటు చేయబడితే, లోడ్ ఆగిపోయిన తర్వాత ఇండక్టర్ లోడ్ పని చేయకూడదు. మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువులతో (టవల్ మొదలైనవి) కవర్ చేస్తే, లోడ్ వర్క్ .ఇండక్షన్ సిగ్నల్ కండిషన్లో లేకుండా, లోడ్ 5~15సెకన్లలో పని చేయడం ఆగిపోతుంది; |
|
గమనిక
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని ఇన్స్టాల్ చేయవచ్చు.
అశాంతి వస్తువులను ఇన్స్టాలేషన్ బేస్-ఫేస్గా పరిగణించలేము.
డిటెక్షన్ విండో ముందు డిటెక్షన్ను ప్రభావితం చేసే అడ్డంకి లేదా అశాంతి వస్తువులు ఉండకూడదు.
గాలి ఉష్ణోగ్రత మార్పు జోన్ల దగ్గర దీన్ని ఇన్స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి.
మీ భద్రత కోసం. మీరు ఇన్స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి కేసును తెరవవద్దు.
ఉత్పత్తి యొక్క ఊహించని నష్టాన్ని నివారించడానికి, దయచేసి ఇన్స్టాల్ చేస్తున్నప్పుడు 6A యొక్క సురక్షిత పరికరాన్ని జోడించండి
ఇన్ఫ్రారెడ్ సెన్సార్, ఉదాహరణకు, ఫ్యూజ్, సేఫ్ ట్యూబ్ మొదలైనవి.
కొన్ని సమస్య మరియు పరిష్కార మార్గం
లోడ్ పనిచేయదు:
(a) శక్తి మరియు లోడ్ తనిఖీ;
(బి) లోడ్ బాగా ఉంటే;
(సి) సెన్సింగ్ తర్వాత సూచిక దీపం వేగం వేగవంతం అయితే;
(d)దయచేసి వర్కింగ్ లైట్ కాంతి-నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
సున్నితత్వం తక్కువగా ఉంది:
(a)దయచేసి గుర్తింపు విండో ముందు సిగ్నల్స్ అందుకోవడానికి ఆ ప్రభావం అడ్డుగా ఉందో లేదో తనిఖీ చేయండి;
(బి)దయచేసి పరిసర ఉష్ణోగ్రతను తనిఖీ చేయండి;
(సి)దయచేసి సిగ్నల్స్ సోర్స్ డిటెక్షన్ ఫీల్డ్లలో ఉందో లేదో తనిఖీ చేయండి;
(d)దయచేసి ఇన్స్టాలేషన్ ఎత్తును తనిఖీ చేయండి;
(ఇ) కదిలే ధోరణి సరైనది అయితే.
సెన్సార్ స్వయంచాలకంగా లోడ్ను మూసివేయదు:
(ఎ) డిటెక్షన్ ఫీల్డ్లలో నిరంతర సంకేతాలు ఉంటే;
(బి)సమయ సెట్టింగ్ని ఎక్కువ కాలం సెట్ చేస్తే;
(సి) అధికారం సూచనలకు అనుగుణంగా ఉంటే;
(డి) సెన్సార్ దగ్గర గాలి ఉష్ణోగ్రత మారినట్లయితే, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి.
● దయచేసి ఇన్స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
