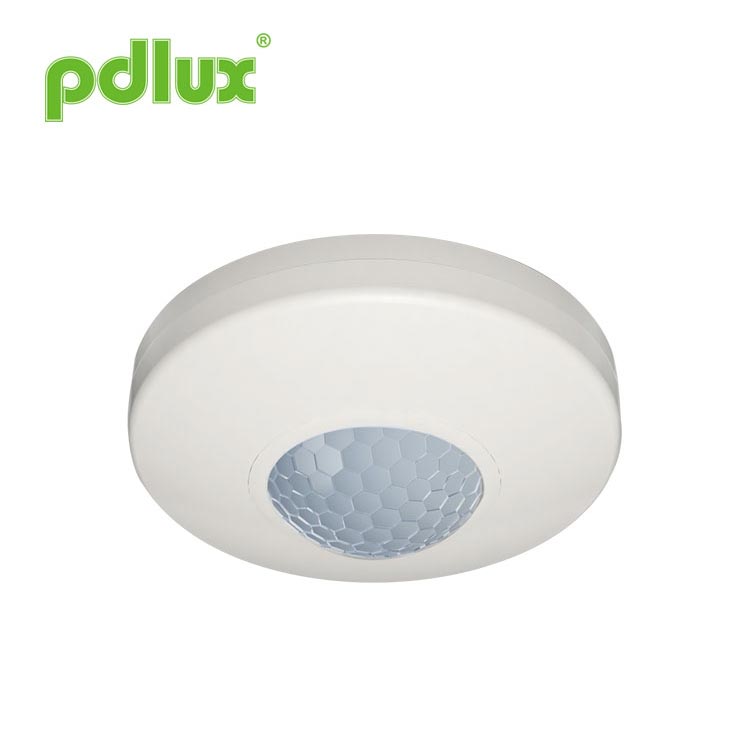

స్థిరమైన మరియు సమర్థవంతమైన ఇన్ఫ్రారెడ్ సెన్సార్
స్థిరమైన మరియు సమర్థవంతమైన ఇన్ఫ్రారెడ్ సెన్సార్.ఇది ఆటోమేటిజం, అనుకూలమైన సురక్షితమైన, ఆదా-శక్తి మరియు ఆచరణాత్మక విధులను సేకరిస్తుంది. లోపల ఉన్న ఒక డిటెక్టర్ విస్తృత శ్రేణి గుర్తింపు క్షేత్రాన్ని కంపోజ్ చేస్తుంది, ఇది మానవుని నుండి వచ్చే ఇన్ఫ్రారెడ్ శక్తిని కంట్రోల్-సిగ్నల్ సోర్స్గా ఉపయోగించుకుంటుంది. డిటెక్షన్ ఫీల్డ్లోకి ప్రవేశించినప్పుడు ఒకేసారి లోడ్ను ప్రారంభించండి. ఇది పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు. ఇది ఇన్స్టాల్ చేయడం సులభం మరియు విస్తృతంగా ఉపయోగించబడుతుంది. ఇది ఇప్పటివరకు అత్యంత అధునాతనమైన PIR సెన్సార్, ఇది సన్నగా మరియు డిజిటల్గా ఉంటుంది. ఇది సర్క్యూట్ పనితీరును మరింత స్థిరంగా, ఎర్రర్ ఆపరేషన్ తక్కువగా, సున్నితత్వం ఎక్కువగా ఉండేలా, ఫాల్ట్ రేట్ తక్కువగా ఉండేలా, స్టాండ్బై పవర్ వినియోగం బలహీనంగా మరియు సిగ్నల్లకు రిజల్యూషన్ను బలంగా చేయడానికి డిజిటల్ ఇంటెలిజెంట్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్ను స్వీకరిస్తుంది.
మోడల్:PD-PIR330
విచారణ పంపండి
స్థిరమైన మరియు సమర్థవంతమైన ఇన్ఫ్రారెడ్ సెన్సార్
స్పెసిఫికేషన్లు
సెన్సార్ సమాచారం
ఫంక్షన్
పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించండి. మీ కోరిక ప్రకారం పరిసర కాంతిని సర్దుబాటు చేయగలదు: సూర్యునికి (గరిష్టంగా) మారినప్పుడు, అది పగటిపూట మరియు రాత్రిపూట పని చేస్తుంది. చంద్రుని (నిమి)కి మారినప్పుడు, ఇది కంటే తక్కువ కంటే తక్కువ మాత్రమే పని చేస్తుంది
10LUX పరిస్థితి. సర్దుబాటు విషయానికొస్తే, దయచేసి టెస్టింగ్ మార్గాన్ని చూడండి.సమయం-ఆలస్యం నిరంతరం జోడించబడుతుంది: ఇది మొదటి ఇండక్టర్ తర్వాత రెండవ ఇండక్షన్ సిగ్నల్ను స్వీకరించినప్పుడు, ఇది మిగిలిన మొదటి సమయం-ఆలస్యం బేసిక్లో మరోసారి సమయాన్ని గణిస్తుంది. (సమయాన్ని సెట్ చేయండి)
సమయం-ఆలస్యం సర్దుబాటు: ఇది మీ కోరిక ప్రకారం సెట్ చేయవచ్చు. కనిష్టం 8 ± 2సెకన్లు; గరిష్టంగా 8±2నిమి.
గమనిక: లైట్ ఆటో ఆఫ్ అయినప్పుడు, సెన్సార్ మరొక కదలికను గుర్తించడానికి సిద్ధంగా ఉండటానికి 1 సెకను పడుతుంది, అంటే 1 సెకన్ల తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది.
ఇది ప్రధానంగా సిగ్నల్ గుర్తించబడిన క్షణం నుండి ఆలస్యం సమయాన్ని సర్దుబాటు చేయడం మరియు లైట్ ఆటో-ఆఫ్ వరకు లైట్ ఆటో-ఆన్ చేయడం కోసం. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. ఇన్ఫ్రారెడ్ సెన్సార్ నిరంతర సెన్సింగ్ పనితీరును కలిగి ఉంటుంది కాబట్టి, ఆలస్య సమయం ముగిసేలోపు కనుగొనబడిన ఏదైనా కదలిక టైమర్ను మళ్లీ ప్రారంభిస్తుంది మరియు కాంతి ఆన్లో ఉంటుంది కాబట్టి మీరు ఇంధన ఆదా కోసం ఆలస్యం సమయాన్ని తగ్గించడం మంచిది. గుర్తించే పరిధిలో మానవుడు ఉంటే మాత్రమే.
పరీక్ష
1. LUX నాబ్ను గరిష్టంగా (SUN) సవ్యదిశలో తిప్పండి. టైమ్ నాబ్ను యాంటీ క్లాక్వైజ్కి కనిష్టంగా మార్చండి. సెన్సార్ నాబ్ను గరిష్ఠంగా క్లాక్వైజ్గా మార్చండి.
2. పవర్ కనెక్ట్ చేయబడింది, నియంత్రిత లోడ్ పని చేయడం ప్రారంభిస్తుంది మరియు నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు 8±2 సెకన్ల తర్వాత పని చేయడం ఆగిపోతుంది.
3. ఒకసారి గుర్తించిన తర్వాత, లోడ్ పని చేస్తుంది మరియు సూచిక ఆన్ చేసి 8±2 సెకన్ల తర్వాత పని చేయడం ఆపివేస్తుంది, నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు. మరియు 4 సెకన్ల తర్వాత సిగ్నల్ గుర్తించబడితే, లోడ్ పని చేయడం ప్రారంభించాలి మరియు సూచిక ఆన్ చేసి 8± పని చేయడం ఆపివేయాలి. 2 సెకన్ల తర్వాత నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు.
4. LUX నాబ్ను యాంటీ క్లాక్వైజ్కి కనిష్టంగా మారుస్తుంది. ఇది 10LUX పైన ఉన్న పరిస్థితుల్లో పరీక్షించబడితే, ఇండక్షన్ లోడ్ ఆగిపోయిన తర్వాత లోడ్ పని చేయకూడదు; కానీ మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువులతో (టవల్ మొదలైనవి) కవర్ చేస్తే, లోడ్ పని చేస్తుంది. ఇండక్షన్ సిగ్నల్స్ లేని పరిస్థితిలో, లోడ్ 8±2 సెకనులోపు పని చేయడం ఆగిపోతుంది.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం, నోటీసు లేకుండా తయారీదారుకి ఏవైనా మార్పులు మరియు మార్పులు ఉన్నాయి!
కంపెనీ అనుమతి లేకుండా ఇతర ప్రయోజనాల కోసం సూచనల మాన్యువల్లోని విషయాలను కాపీ చేయడం ఖచ్చితంగా నిషేధించబడింది
స్పెసిఫికేషన్లు
శక్తి మూలం | 220-240VAC,50Hz |
రేట్ చేయబడిన లోడ్ |
800W Max.tungsten 150W Max.fluorescent & LED |
గుర్తింపు పరిధి(22°C) |
గరిష్టంగా 4మీ. (రేడీ.)(పైకప్పు సంస్థాపన) గరిష్టంగా 8మీ. (గోడ సంస్థాపన) |
సమయం సెట్టింగ్ | 8±2సె ~8±2నిమి(సర్దుబాటు) |
కాంతి నియంత్రణ | <10LUX~2000LUX(సర్దుబాటు) |
డిటెక్షన్ కోణం | 360°(సీలింగ్ ఇన్స్టాలేషన్) |
సంస్థాపన ఎత్తు | 2.5~4.5మీ (సీలింగ్ ఇన్స్టాలేషన్) 1.8~2.5మీ (గోడ సంస్థాపన) |
పని ఉష్ణోగ్రత | –10°C ~ +40°C |
పని తేమ | <95%RH |
ఇంద్రియ చలన వేగం | 0.6m/s -1.5m/s |
సెన్సార్ సమాచారం
ఫంక్షన్
పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించండి. మీ కోరిక ప్రకారం పరిసర కాంతిని సర్దుబాటు చేయగలదు: సూర్యునికి (గరిష్టంగా) మారినప్పుడు, అది పగటిపూట మరియు రాత్రిపూట పని చేస్తుంది. చంద్రుని (నిమి)కి మారినప్పుడు, ఇది కంటే తక్కువ కంటే తక్కువ మాత్రమే పని చేస్తుంది
10LUX పరిస్థితి. సర్దుబాటు విషయానికొస్తే, దయచేసి టెస్టింగ్ మార్గాన్ని చూడండి.సమయం-ఆలస్యం నిరంతరం జోడించబడుతుంది: ఇది మొదటి ఇండక్టర్ తర్వాత రెండవ ఇండక్షన్ సిగ్నల్ను స్వీకరించినప్పుడు, ఇది మిగిలిన మొదటి సమయం-ఆలస్యం బేసిక్లో మరోసారి సమయాన్ని గణిస్తుంది. (సమయాన్ని సెట్ చేయండి)
సమయం-ఆలస్యం సర్దుబాటు: ఇది మీ కోరిక ప్రకారం సెట్ చేయవచ్చు. కనిష్టం 8 ± 2సెకన్లు; గరిష్టంగా 8±2నిమి.
(1) కాంతి నియంత్రణ సెట్టింగ్
పని కాంతిని సర్దుబాటు చేయండి. సవ్యదిశలో తిరగండి దాన్ని పెంచడానికి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. మినీకి మారినప్పుడు, అది కాంతి-నియంత్రణ కంటే 10LUX కంటే దిగువన మాత్రమే పని చేస్తుంది, గరిష్టంగా మారినప్పుడు, అది ఏదైనా కాంతి నియంత్రణను పని చేయగలదు.
పని కాంతిని సర్దుబాటు చేయండి. సవ్యదిశలో తిరగండి దాన్ని పెంచడానికి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. మినీకి మారినప్పుడు, అది కాంతి-నియంత్రణ కంటే 10LUX కంటే దిగువన మాత్రమే పని చేస్తుంది, గరిష్టంగా మారినప్పుడు, అది ఏదైనా కాంతి నియంత్రణను పని చేయగలదు.
(2) సమయ సెట్టింగ్
లోడ్ పని యొక్క సమయ సెట్టింగ్ని సర్దుబాటు చేయండి. తిరగండి దాన్ని పెంచడానికి సవ్యదిశలో మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. గరిష్టంగా మారినప్పుడు సమయ సెట్టింగ్ దాదాపు 8±2నిమి, మరియు నిమికి మారినప్పుడు సమయ సెట్టింగ్ దాదాపు 8±2సె.
లోడ్ పని యొక్క సమయ సెట్టింగ్ని సర్దుబాటు చేయండి. తిరగండి దాన్ని పెంచడానికి సవ్యదిశలో మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. గరిష్టంగా మారినప్పుడు సమయ సెట్టింగ్ దాదాపు 8±2నిమి, మరియు నిమికి మారినప్పుడు సమయ సెట్టింగ్ దాదాపు 8±2సె.
గమనిక: లైట్ ఆటో ఆఫ్ అయినప్పుడు, సెన్సార్ మరొక కదలికను గుర్తించడానికి సిద్ధంగా ఉండటానికి 1 సెకను పడుతుంది, అంటే 1 సెకన్ల తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది.
ఇది ప్రధానంగా సిగ్నల్ గుర్తించబడిన క్షణం నుండి ఆలస్యం సమయాన్ని సర్దుబాటు చేయడం మరియు లైట్ ఆటో-ఆఫ్ వరకు లైట్ ఆటో-ఆన్ చేయడం కోసం. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. ఇన్ఫ్రారెడ్ సెన్సార్ నిరంతర సెన్సింగ్ పనితీరును కలిగి ఉంటుంది కాబట్టి, ఆలస్య సమయం ముగిసేలోపు కనుగొనబడిన ఏదైనా కదలిక టైమర్ను మళ్లీ ప్రారంభిస్తుంది మరియు కాంతి ఆన్లో ఉంటుంది కాబట్టి మీరు ఇంధన ఆదా కోసం ఆలస్యం సమయాన్ని తగ్గించడం మంచిది. గుర్తించే పరిధిలో మానవుడు ఉంటే మాత్రమే.
-

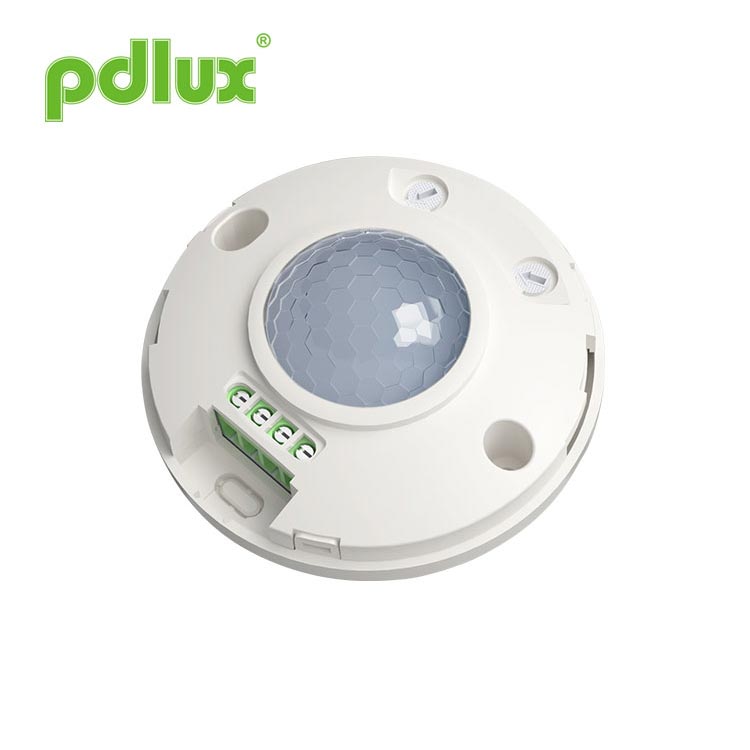

కనెక్షన్-వైర్ రేఖాచిత్రంశక్తితో N, L కనెక్ట్ చేయండి;
లోడ్తో N, L’ని కనెక్ట్ చేయండి. -
సంస్థాపన సూచనగమనిక:
పవర్ ఆఫ్ స్విచ్ ఆఫ్ ఇన్స్టాల్ చేసే ముందు
పరీక్ష
1. LUX నాబ్ను గరిష్టంగా (SUN) సవ్యదిశలో తిప్పండి. టైమ్ నాబ్ను యాంటీ క్లాక్వైజ్కి కనిష్టంగా మార్చండి. సెన్సార్ నాబ్ను గరిష్ఠంగా క్లాక్వైజ్గా మార్చండి.
2. పవర్ కనెక్ట్ చేయబడింది, నియంత్రిత లోడ్ పని చేయడం ప్రారంభిస్తుంది మరియు నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు 8±2 సెకన్ల తర్వాత పని చేయడం ఆగిపోతుంది.
3. ఒకసారి గుర్తించిన తర్వాత, లోడ్ పని చేస్తుంది మరియు సూచిక ఆన్ చేసి 8±2 సెకన్ల తర్వాత పని చేయడం ఆపివేస్తుంది, నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు. మరియు 4 సెకన్ల తర్వాత సిగ్నల్ గుర్తించబడితే, లోడ్ పని చేయడం ప్రారంభించాలి మరియు సూచిక ఆన్ చేసి 8± పని చేయడం ఆపివేయాలి. 2 సెకన్ల తర్వాత నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు.
4. LUX నాబ్ను యాంటీ క్లాక్వైజ్కి కనిష్టంగా మారుస్తుంది. ఇది 10LUX పైన ఉన్న పరిస్థితుల్లో పరీక్షించబడితే, ఇండక్షన్ లోడ్ ఆగిపోయిన తర్వాత లోడ్ పని చేయకూడదు; కానీ మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువులతో (టవల్ మొదలైనవి) కవర్ చేస్తే, లోడ్ పని చేస్తుంది. ఇండక్షన్ సిగ్నల్స్ లేని పరిస్థితిలో, లోడ్ 8±2 సెకనులోపు పని చేయడం ఆగిపోతుంది.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం, నోటీసు లేకుండా తయారీదారుకి ఏవైనా మార్పులు మరియు మార్పులు ఉన్నాయి!
కంపెనీ అనుమతి లేకుండా ఇతర ప్రయోజనాల కోసం సూచనల మాన్యువల్లోని విషయాలను కాపీ చేయడం ఖచ్చితంగా నిషేధించబడింది
