రెండు వైర్ ఇన్ఫ్రారెడ్ సెన్సార్

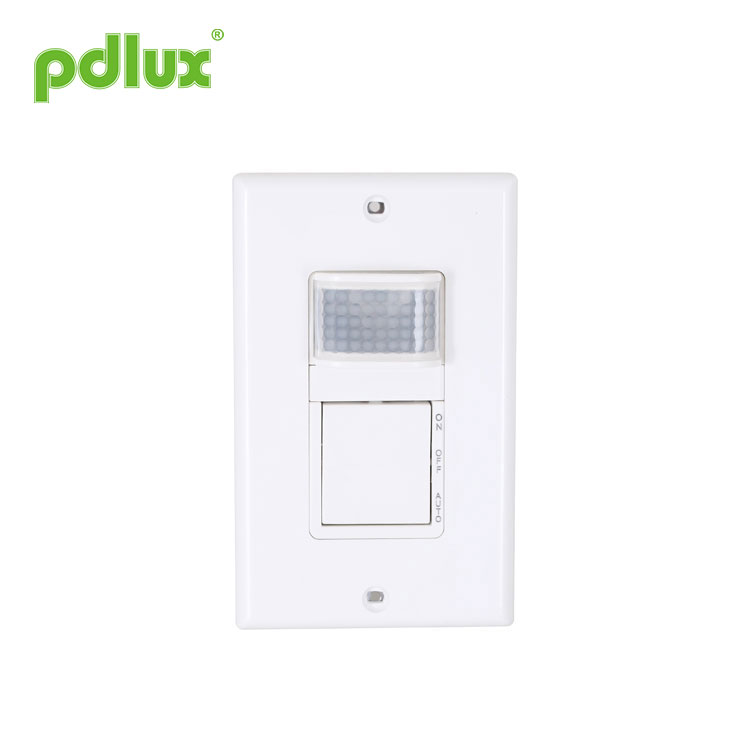

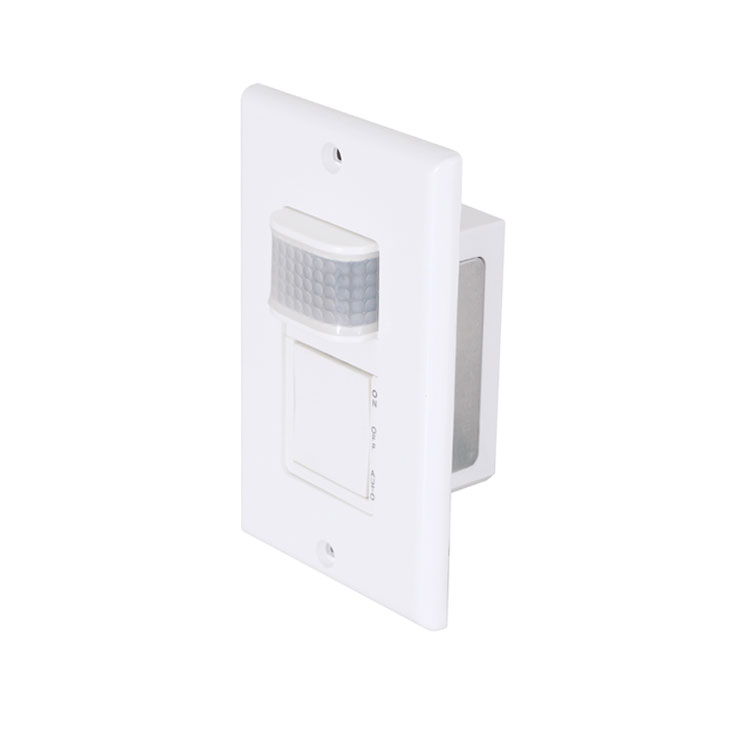

ఇన్ఫ్రారెడ్ మోషన్ సెన్సార్ PD-PIR123 ఇన్స్ట్రక్షన్

సారాంశం
రెండు వైర్ ఇన్ఫ్రారెడ్ సెన్సార్ ఒక గోడ మౌంట్, ఇన్ఫ్రారెడ్ ఆటోమేటిక్ సెన్సార్ స్విచ్, ఇది విస్తృత శ్రేణి అనువర్తనాలు, వీటి కోసం ఉపయోగించవచ్చు:
offices € ¢ చిన్న కార్యాలయాలు â € ¢ సమావేశ గదులు â € ¢ లాంజ్‌లు â € ¢ గదులు
ప్రకాశించే దీపాలను నియంత్రించడానికి రెండు వైర్ ఇన్ఫ్రారెడ్ సెన్సార్ ఉపయోగించవచ్చు. ఉత్పత్తి కూడా మాన్యువల్ స్విచ్, మీకు కాన్ఫరెన్స్ గదులు లేదా ఇతర ప్రదేశాలు అవసరమైనప్పుడు స్లైడ్ లేదా ఫిల్మ్ ప్రోగ్రామ్‌లు లైట్లను ఆపివేయడానికి ఈ స్విచ్‌ను ఉపయోగించవచ్చు. ఒకే పోల్ స్విచ్ స్థానంలో ఈ ఉత్పత్తిని ప్రామాణిక గోడ పెట్టెలో వ్యవస్థాపించాలి. ఈ ఉత్పత్తికి గ్రౌండింగ్ అవసరం.

ఆపరేషన్
రెండు వైర్ ఇన్‌ఫ్రారెడ్ సెన్సార్ గదిని పర్యవేక్షించడానికి నిష్క్రియాత్మక ఇన్‌ఫ్రారెడ్ (పిఐఆర్) డిటెక్షన్ టెక్నాలజీని ఉపయోగిస్తుంది. ఒక వ్యక్తి సెన్సార్ జోన్లోకి లేదా వెలుపల వెళ్ళినప్పుడు, సెన్సార్ కదలికను గుర్తించి, లైట్లను ఆన్ చేస్తుంది. సెన్సార్ జోన్ల ద్వారా కదిలే నివాసి ఉన్నంత వరకు లైట్లు ఆన్‌లో ఉంటాయి.
ఆలస్యం-ఆఫ్ సమయ సర్దుబాటు స్థలం ఆక్రమించినప్పుడు లైట్లు ఆఫ్ చేయకుండా నిరోధిస్తుంది. లైట్లను ఆన్ చేయడానికి, ఎంచుకున్న ఆలస్యం-ఆఫ్ సమయ వ్యవధిలో ఒక వ్యక్తి సెన్సార్ జోన్ గుండా కనీసం ఒక్కసారైనా వెళ్ళాలి. సెన్సార్ జోన్లలో యూనిట్ కార్యాచరణను గుర్తించిన ప్రతిసారీ ఒక LED సూచిక మెరిసిపోతుంది. సెన్సార్ పర్యవేక్షించే స్థలం ఆలస్యం-ఆఫ్ విరామంగా ఎంచుకున్న సమయం వరకు ఖాళీగా లేనప్పుడు, యూనిట్ లైట్లను ఆఫ్ చేస్తుంది.

పుష్-బటన్ మాన్యువల్ ఓవర్రైడ్ కంట్రోల్:
మాన్యువల్ నియంత్రణ కోసం, టూ వైర్ ఇన్ఫ్రారెడ్ సెన్సార్ యొక్క అనుకూలమైన పుష్-బటన్ స్విచ్ ఉంటుంది. Press € œONâ to కు ప్రెస్-బటన్ నొక్కండి, సెన్సార్ లైట్లను ఆన్ చేస్తుంది. Press € œOFFâ to కు ప్రెస్-బటన్ నొక్కండి, సెన్సార్ లైట్లను ఆపివేస్తుంది మరియు గది ఆక్రమించినప్పటికీ వాటిని ఆపివేస్తుంది. ఈ లక్షణం స్లైడ్ లేదా ఫిల్మ్ ప్రెజెంటేషన్లకు ప్రత్యేకంగా ఉపయోగపడుతుంది. బటన్‌ను â € œONâ to కు నొక్కడం ద్వారా లైట్లను తిరిగి ప్రారంభించవచ్చు. Press € œAUTOâ to కు ప్రెస్-బటన్ నొక్కండి, యూనిట్ సాధారణ ఆపరేషన్‌కు తిరిగి వస్తుంది. ఒక వ్యక్తి సెన్సార్ జోన్లోకి లేదా వెలుపల వెళ్ళినప్పుడు, సెన్సార్ కదలికను గుర్తించి, లైట్లను ఆన్ చేస్తుంది.

ఆటో మోడ్:
ఈ మోడ్‌లో, మోషన్ గుర్తించినప్పుడు యూనిట్ స్వయంచాలకంగా లైట్లను ఆన్ చేస్తుంది. సెన్సార్ జోన్లలో యూనిట్ కార్యాచరణను గుర్తించినంత వరకు లైట్లు ఆన్‌లో ఉంటాయి. స్థలం ఖాళీగా మారిన తర్వాత మరియు ఆలస్యం-ఆఫ్ సమయం ముగిసిన తర్వాత యూనిట్ స్వయంచాలకంగా లైట్లను ఆపివేస్తుంది. పుష్-బటన్‌ను â € FOFFâ to కు నొక్కడం ద్వారా ఎప్పుడైనా లైట్లను మాన్యువల్‌గా ఆఫ్ చేయవచ్చు. ఈ మోడ్ శక్తి పొదుపు కోసం కోరుకుంటుంది.

కనపడు ప్రదేశము PD-PIR123 గరిష్టంగా 90 చదరపు మీటర్ల విస్తీర్ణ విస్తీర్ణంతో 180 ° ఫీల్డ్ వీక్షణను అందిస్తుంది. సెన్సార్ ముందు గరిష్ట సెన్సింగ్ దూరం 8M, మరియు ప్రతి వైపు 6M ఉంటుంది. "చిన్న-చలన" జోన్ సాపేక్షంగా చిన్న శరీర కదలికలను కనుగొంటుంది మరియు ఒక వ్యక్తి గది చుట్టూ విస్తృతంగా కదలకపోయినా లైట్లు ఆన్‌లో ఉండటానికి అనుమతిస్తుంది. వీక్షణ క్షేత్రం యొక్క మిగిలిన భాగం "పెద్ద-చలన" జోన్, తక్కువ సున్నితత్వాన్ని ప్రదర్శిస్తుంది మరియు పెద్ద కదలికలు అవసరం.

మెరుగైన అడ్జస్ట్ ఎంపికలు
PD-PIR123 అనేక రకాల వాణిజ్య అనువర్తనాలలో వాంఛనీయ పనితీరును అందిస్తుంది. పరిసర కాంతి ఓవర్రైడ్ సామర్ధ్యాల కోసం ఐచ్ఛిక సర్దుబాట్లు మరియు ఆలస్యం-ఆఫ్ సమయం ఉన్నాయి. ఈ సర్దుబాట్లు నిర్దిష్ట సంస్థాపన యొక్క అవసరాలను తీర్చడానికి పనితీరును అనుకూలీకరిస్తాయి. ట్యాంపరింగ్ నివారించడానికి, కంట్రోల్ పానెల్ కవర్‌ను తొలగించడం ద్వారా మాత్రమే అన్ని సర్దుబాట్లను యాక్సెస్ చేయవచ్చు. నియంత్రణ గుబ్బలను సర్దుబాటు చేయడానికి చిన్న ఫ్లాట్-హెడ్ స్క్రూడ్రైవర్‌ను ఉపయోగించవచ్చు. నియంత్రణలు ఈ క్రింది విధంగా లేబుల్ చేయబడ్డాయి:

సమయం:
ఆలస్యం-ఆఫ్ సమయం 8 ± 2 సెకన్లలో ముందుగానే అమర్చబడుతుంది. ఎంపిక ఆలస్యం-ఆఫ్ సమయ సెట్టింగ్‌లు అందుబాటులో ఉన్నాయి: 8 ± 2 సెకన్ల నుండి 20 ± 3 నిమిషాలు.

కాంతి:
కొన్ని ఇన్‌స్టాలేషన్‌లలో శక్తి పొదుపులను పెంచడానికి, యాంబియంట్ లైట్ ఓవర్‌రైడ్ ఫీచర్ ఆక్యుపెన్సీతో సంబంధం లేకుండా తగినంత సహజ సూర్యకాంతి ఉన్నప్పుడు సెన్సార్ లైట్లను ఆన్ చేయకుండా నిరోధిస్తుంది. కృత్రిమ కాంతి అవసరం లేని స్థాయిలో పరిసర కాంతి ఉన్నప్పుడు ఈ సర్దుబాటు చేయాలి.
టూ వైర్ ఇన్ఫ్రారెడ్ సెన్సార్ ఫ్యాక్టరీ ప్రీసెట్, ఇది ఎటువంటి పరిసర కాంతి ఓవర్రైడ్ లేకుండా ఉంటుంది. సహజ సూర్యరశ్మి మొత్తంతో సంబంధం లేకుండా యూనిట్ ఆక్యుపెన్సీని గుర్తించినప్పుడు లైట్లను ఆన్ చేస్తుంది.

ప్రత్యేకతలు
ఇక్కడ జాబితా చేయబడిన పరికరం లెక్సింగ్ కమర్షియల్ స్పెసిఫికేషన్ గ్రేడ్ వాల్ స్విచ్ పాసివ్ ఇన్ఫ్రారెడ్ (పిఐఆర్) సెన్సార్, ఇది మానవ ఉనికి నుండి పరారుణ ఉద్గారాలను గుర్తించగలదు మరియు ప్రకాశించే లోడ్లను మార్చడం ద్వారా ప్రతిస్పందించగలదు. ఈ యూనిట్ ప్రస్తుత కాలం తర్వాత కదలికను గుర్తించకపోతే, అది కేటాయించిన లోడ్‌ను స్విచ్ ఆఫ్ చేయడం ద్వారా ప్రతిస్పందిస్తుంది.
వాల్ స్విచ్ పాసివ్ ఇన్ఫ్రారెడ్ (పిఐఆర్) సెన్సార్ ఆన్ / ఆఫ్ / ఆటో స్విచింగ్ మాన్యువల్ అందించడానికి పుష్-బటన్ కలిగి ఉంటుంది. PD-PIR123 వాల్ స్విచ్ నిష్క్రియాత్మక ఇన్ఫ్రారెడ్ (PIR) సెన్సార్ సర్దుబాటు చేయగల ఆలస్యం-ఆఫ్ సమయం మరియు పరిసర కాంతి ఓవర్రైడ్ సామర్థ్యాలను కలిగి ఉంటుంది.

లక్షణాలు మరియు ప్రయోజనాలు
, € ¢ క్రొత్త, తక్కువ ప్రొఫైల్ రూపకల్పన అస్పష్టమైన â € â స్కానింగ్-పరికరం € రూపాన్ని తొలగిస్తుంది.
offices € ¢ 180 ° ఫీల్డ్-ఆఫ్-వ్యూ సుమారు 90 చదరపు మీటర్ల కవరేజీని చిన్న కార్యాలయాలు, సమావేశ గదులు, తరగతి గదులు, లాంజ్‌లు మరియు వివిధ రకాల వాణిజ్య ప్రాంతాలకు అనువైనది.
€ € ¢ అనుకూలమైన పుష్-బటన్ ఎప్పుడైనా మాన్యువల్ ఆన్ / ఆఫ్ / ఆటో లైట్ స్విచింగ్‌ను అందిస్తుంది.
± € 8 8 ± 2 సెకన్ల నుండి 20 ± 3 నిమిషాల ఆలస్యం-ఆఫ్ సమయ సెట్టింగ్‌ల కోసం ఐచ్ఛిక మాన్యువల్ సర్దుబాటు. శక్తి ఆదాను పెంచడానికి అనుకూలీకరించిన సర్దుబాట్లను అనుమతిస్తుంది.
natural € ¢ సర్దుబాటు చేయగల యాంబియంట్ లైట్ ఓవర్రైడ్ సుమారు 2 అడుగుల కొవ్వొత్తులు (2 ఫ్లక్స్) నుండి 1000 అడుగుల కొవ్వొత్తులు (1000 ఫ్లక్స్) వరకు ఉంటుంది.
డిటెక్షన్ చురుకుగా ఉందని ధృవీకరించడానికి సెన్సార్ కదలికను గుర్తించినప్పుడు LED సూచిక కాంతి వెలుగుతుంది.
unit € 120 120V లేదా 277V లైటింగ్ కోసం ఒక యూనిట్ ఉపయోగించవచ్చు.
wall € standard ప్రామాణిక గోడ-పెట్టెలో సరిపోతుంది మరియు సింగిల్-పోల్ గోడ స్విచ్‌ను భర్తీ చేస్తుంది.
Five € ¢ పరిమిత పంచవర్ష వారంటీ.

డైమెన్షనల్ రేఖాచిత్రాలు

సంస్థాపన
రెండు వైర్ ఇన్ఫ్రారెడ్ సెన్సార్ ప్రామాణిక గోడ-పెట్టెలో అమర్చిన సింగిల్-పోల్ వాల్ స్విచ్‌ను భర్తీ చేయవచ్చు. పనిచేయడానికి యూనిట్ సరిగ్గా గ్రౌన్దేడ్ చేయాలి. ఇది హెచ్‌విఎసి రిజిస్టర్ల నుండి కనీసం 4 అడుగుల దూరంలో ఉంచాలి. యూనిట్ శక్తినిచ్చినప్పుడల్లా, సాధారణ ఆపరేషన్ ప్రారంభించడానికి సుమారు ఒక నిమిషం పడుతుందని గమనించండి.

˜ ution జాగ్రత్త-రాగి తీగతో మాత్రమే వాడండి!

భౌతిక లక్షణాలు పని ఉష్ణోగ్రత పరిధి: -10â „నుండి 40â„ నిల్వ ఉష్ణోగ్రత పరిధి: -10â „85 నుండి 85â„ పని తేమ: 20% నుండి 90% కండెన్సింగ్ కానిది విద్యుత్ అవసరాలు విద్యుత్ వనరు: 120 వి / ఎసి -277 వి / ఎసి పవర్ ఫ్రీక్వెన్సీ: 50/60 హెర్ట్జ్ వైర్ హోదా: ​​లైన్ - బ్లాక్ లోడ్ - బ్లాక్ గ్రౌండ్ - గ్రీన్ రేట్ చేసిన లోడ్: 500W Max.tungsten

కొన్ని సమస్య మరియు పరిష్కరించబడిన మార్గం
1ã € లోడ్ పనిచేయదు:
a: దయచేసి శక్తి మరియు లోడ్ యొక్క కనెక్షన్-వైరింగ్ సరైనదా అని తనిఖీ చేయండి;
బి: దయచేసి లోడ్ బాగుందో లేదో తనిఖీ చేయండి;
సి: దయచేసి పని కాంతి సెట్ కాంతి నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

2ã € సున్నితత్వం తక్కువగా ఉంది:
జ: సిగ్నల్‌ను స్వీకరించడానికి డిటెక్షన్ విండో ముందు ఆటంకం ఉందో లేదో తనిఖీ చేయండి;
బి: దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి;
సి: దయచేసి ఇండక్షన్ సిగ్నల్ మూలం డిటెక్షన్ ఫీల్డ్లలో ఉందో లేదో తనిఖీ చేయండి;
d: దయచేసి ఇన్స్టాలేషన్ ఎత్తు బోధనలో చూపిన ఎత్తుకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి;
e: దయచేసి కదిలే ధోరణి సరైనదా అని తనిఖీ చేయండి.

3ã € సెన్సార్ స్వయంచాలకంగా లోడ్‌ను ఆపివేయదు:
జ: డిటెక్షన్ ఫీల్డ్‌లో నిరంతర సిగ్నల్ ఉందో లేదో తనిఖీ చేయండి;
బి: దయచేసి సమయ సెట్టింగ్ ఎక్కువ కాలం ఉందో లేదో తనిఖీ చేయండి;
సి: దయచేసి శక్తి సూచనలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి;



pre దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
installation సంస్థాపన మరియు తొలగింపు కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
safety మీరు భద్రతా ప్రయోజనాల కోసం శక్తిని కత్తిరించారని నిర్ధారించుకోండి.
operation సరికాని ఆపరేషన్ వలన నష్టాలు సంభవించాయి, తయారీదారు ఎటువంటి బాధ్యత తీసుకోడు.

ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి మేము కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు పనికిరానివిగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇవి కొన్ని సమస్యలను కలిగిస్తాయి. డిజైనింగ్ చేసినప్పుడు, అనవసరమైన డిజైన్లపై మేము శ్రద్ధ వహించాము మరియు ఎటువంటి ఇబ్బందులను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయకూడదు.
